管道用直动式带安装底座电磁阀结构

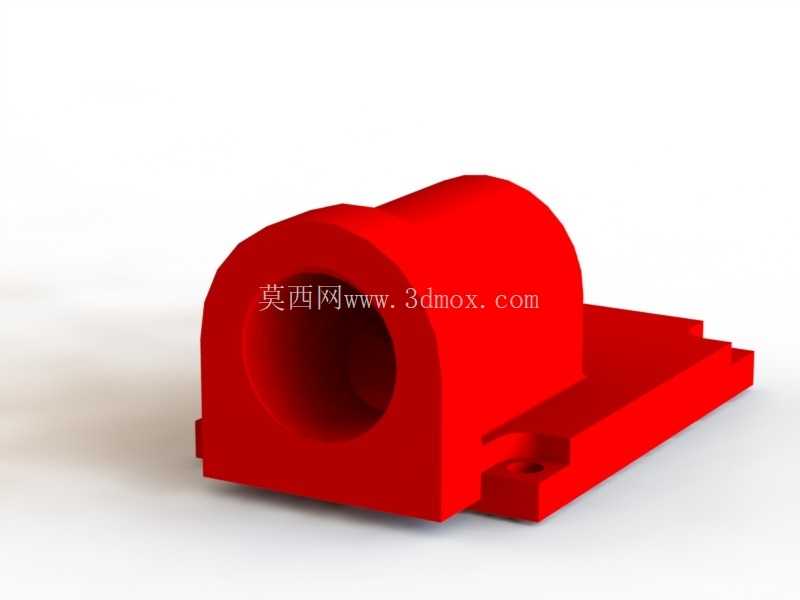

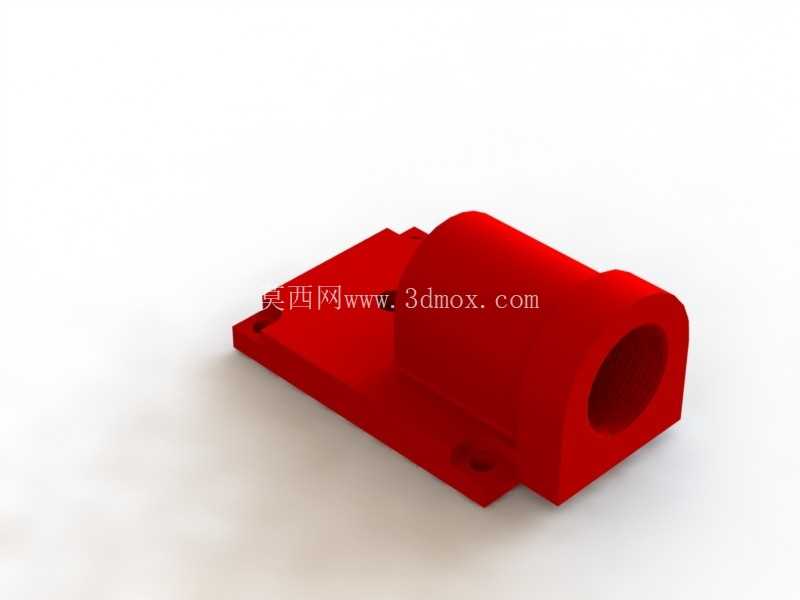

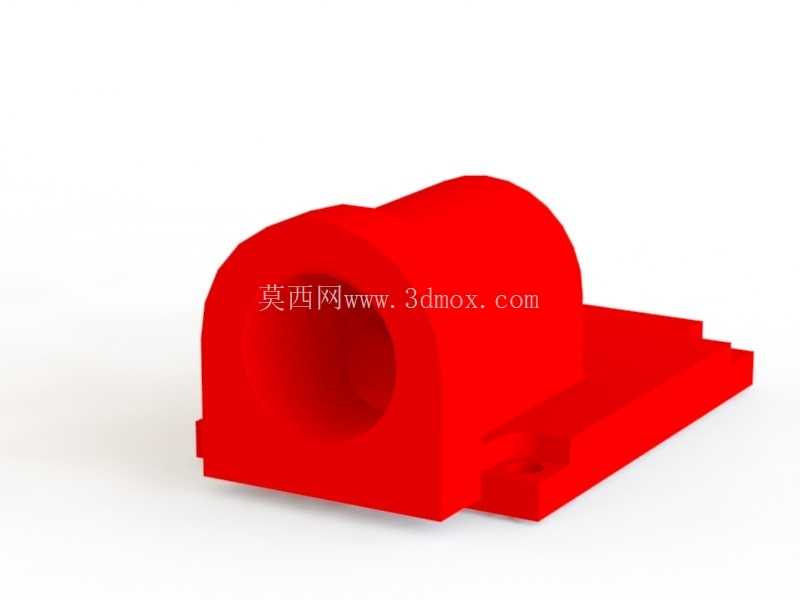

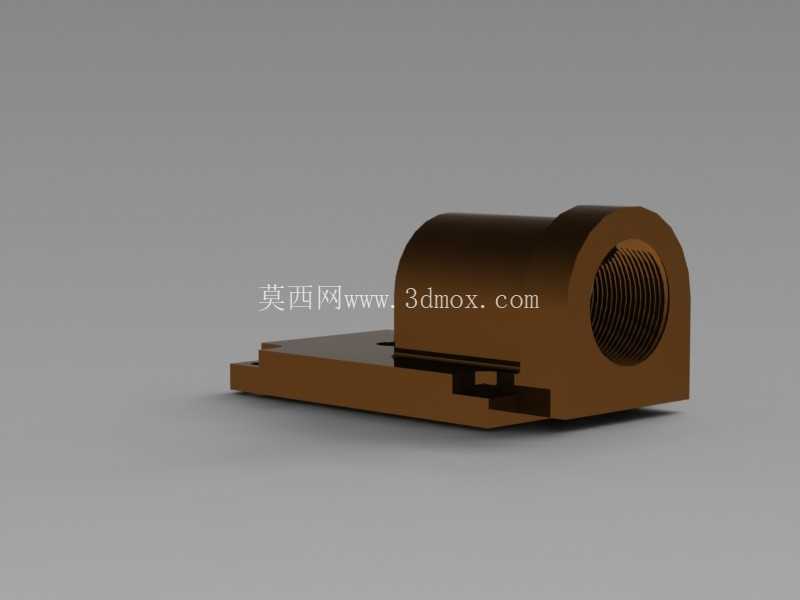

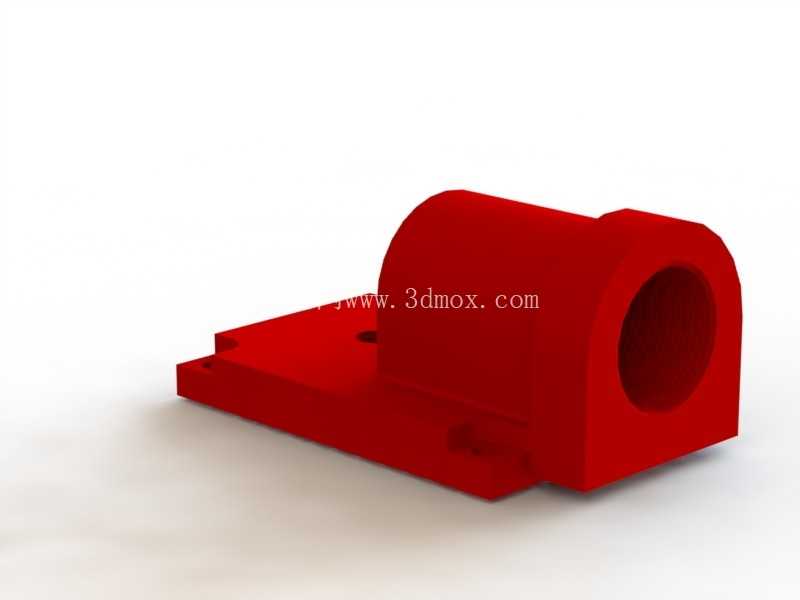

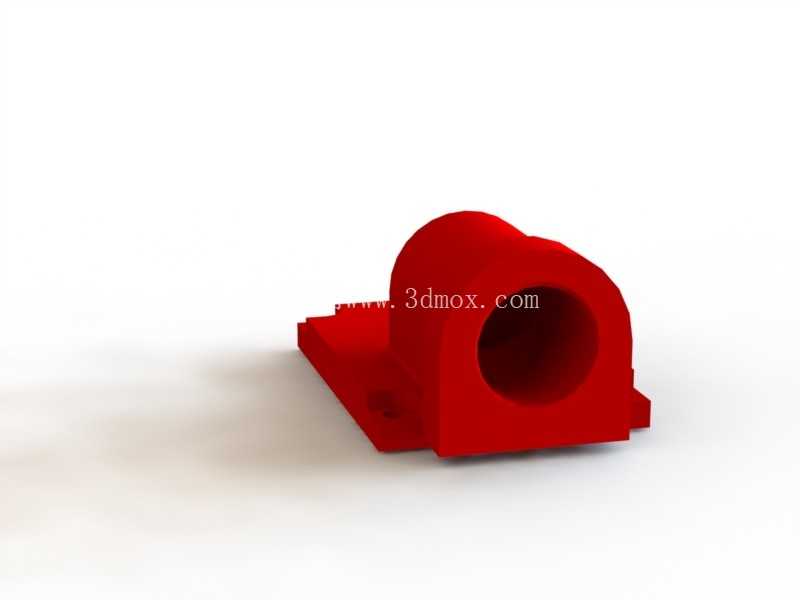

　　在流体输送管网、小型气动控制回路、实验室气路布设这类场景里，这类带一体式安装底座的电磁阀是很常见的执行控制元件，和普通螺纹直连的电磁阀不同，它的安装法兰底座和阀体做了一体化结构设计，不需要额外搭配安装支架就能直接固定在设备面板或者管路安装板上，能省掉不少现场安装的适配工作。从结构设计逻辑来看，这个阀件的主体流道做了同轴通孔设计，流体从阀体一端的圆孔进入，经过内部的阀芯启闭腔室后从另一端流出，整个流道没有突兀的变径台阶，能尽量降低流体通过时的压损，不管是走压缩空气还是低压清水、轻质液压油，都不会因为流道结构问题产生明显的紊流噪音。

　　安装底座部分做了带沉头孔的凸缘结构，两个安装孔的中心距和阀体的重心位置做了匹配，固定之后不会因为管路振动出现阀体歪斜的情况，沉头孔的设计可以让固定螺栓的头部完全没入底座平面，不会突出表面干涉周边的管路排布。设计的时候特意把电磁驱动部分的线圈腔体和流道腔体做了隔离密封，中间用耐油橡胶密封圈做静密封，就算长期在有少量油污或者凝露的环境里工作，也不会出现流体渗入线圈腔导致短路的问题。阀体的外形做了圆弧过渡处理，没有尖锐的棱角，一方面是压铸或者注塑成型的时候更容易脱模，不会出现应力集中的开裂点，另一方面在设备内部布线布管的时候，也不会刮破周边的气管或者线缆。

　　实际选型使用的时候，要注意这个阀的安装边界尺寸，底座的宽度比阀体主体宽出约三分之一，固定的时候安装板上要预留出对应的避让空间，阀体两端的接口是标准圆柱通孔，对接管路的时候要保证同轴度，别强行别着管路安装，不然长期受力会导致阀体接口处出现微渗。这类电磁阀通常用来做管路的通断控制，不像比例阀可以调节流量大小，它只有全开和全关两个工作状态，响应速度快，适合用在需要频繁切换气路、液路通断的工位，比如小型自动化设备的气动夹具控制回路、净水设备的水路通断控制、小型液压站的支路控制都能适配。

　　建模的时候要注意内部阀芯的行程空间，线圈通电之后阀芯的吸合行程要和流道的密封面位置精准匹配，行程太长会导致吸合不到位出现内漏，行程太短则会导致流道通径不足影响过流能力。阀体外部的加强筋做了隐蔽式设计，顺着线圈腔体和底座的连接位置分布，不会破坏阀体整体的简洁外观，同时又能提升整个阀体的结构强度，就算安装的时候螺栓拧得稍紧一点，也不会导致阀体出现开裂变形。流道内壁的粗糙度要控制在合理范围，太粗糙容易滞留介质杂质，时间长了会卡在密封面上导致阀门关不严，太光滑则会提升加工成本，对于这类低压通断阀来说，兼顾加工成本和使用可靠性是设计时的核心考量。另外底座的安装平面做了0.1mm以内的平面度要求，固定在安装板上之后能保证阀体不会出现倾斜，两端的管路接口可以自然对接，不需要额外调整角度。在实际设备排布的时候，这类阀可以成排安装在阀岛上，因为底座宽度统一，安装孔距一致，排布整齐之后后续的维护更换也很方便，不用重新调整管路位置。要注意的是，这个结构的电磁阀不适合用在有强腐蚀介质或者高温高压的管路上，它的密封件和阀体材质都是针对常规低压常温工况设计的，超范围使用会大幅缩短使用寿命。
