外六角双外丝液压管路连接适配器

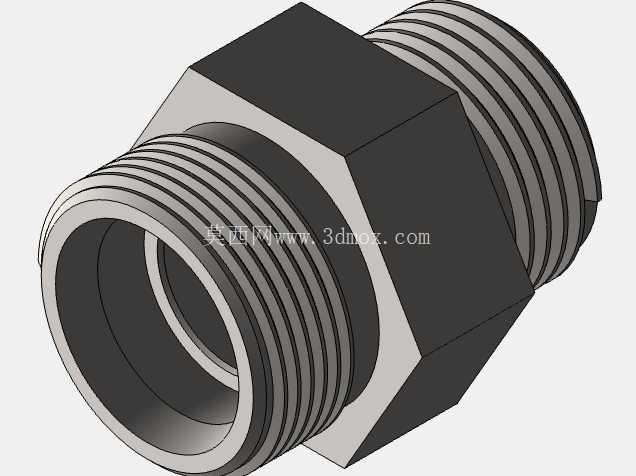

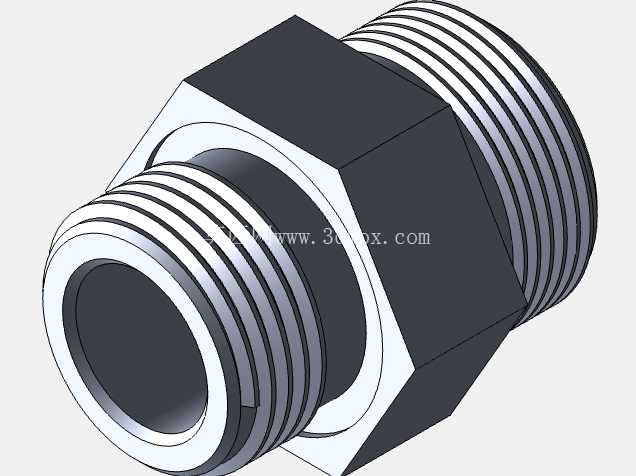

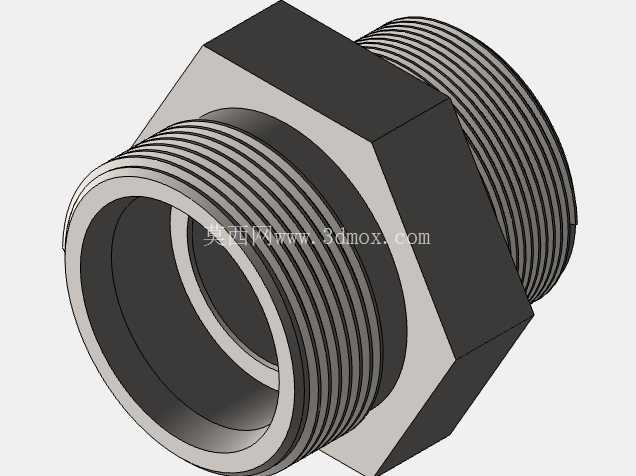

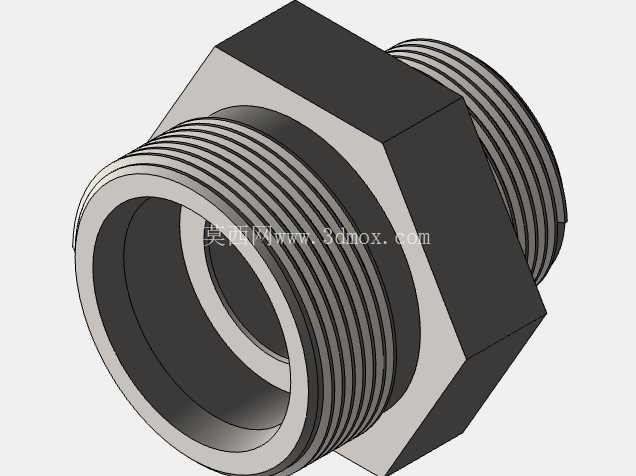

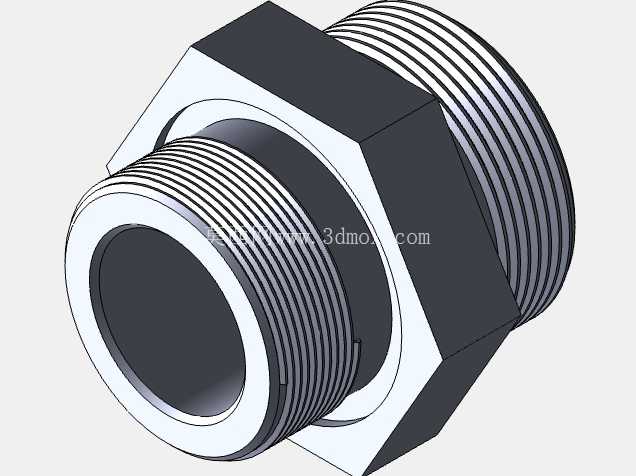

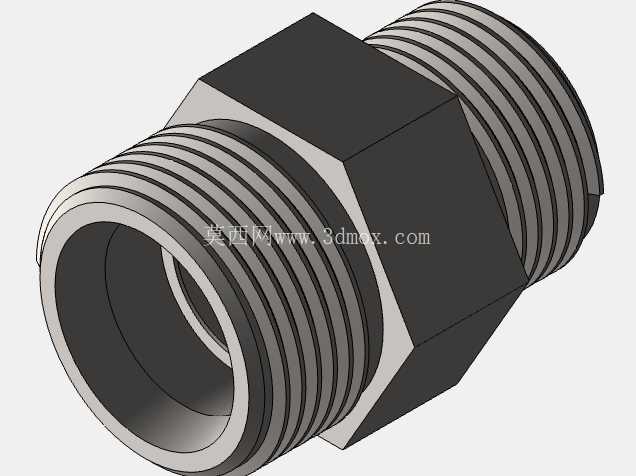

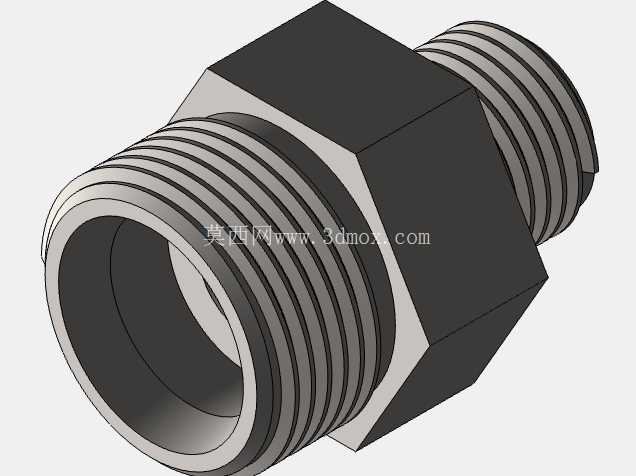

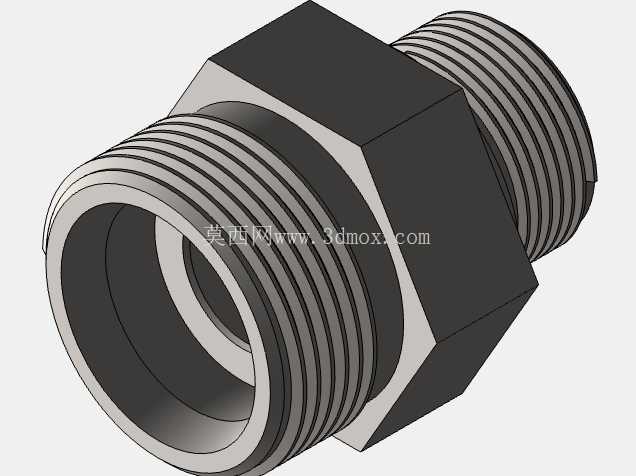

在液压系统的管路布设场景中，不同通径、不同螺纹规格的管路对接一直是现场装配的常见痛点，这类双外丝六角适配器正是为解决该类对接需求设计的转接元件。从结构上看，该元件中部采用标准外六角夹持结构，对边尺寸符合常规液压管路安装的扳手作业空间要求，装配时可通过开口扳手或活动扳手直接夹持施力，无需定制专用工装，能适配绝大多数现场运维、整机装配的作业条件。两端的外螺纹段分别对应两种常用的液压管螺纹规格，螺纹牙型经过密封适配设计，装配时配合生料带、组合密封垫或者O型圈即可实现可靠的端面或螺纹密封，额定工作压力可覆盖中低压液压系统的常规工况要求。

从实际应用场景来看，这类适配器广泛用在工程机械液压泵站、机床液压夹紧回路、农业装备液压输油管路、工业自动化液压工装的管线连接环节，当现场布设的管路两端螺纹规格不匹配、或者需要调整管路延伸长度时，无需更换整段管路，仅通过该适配器即可完成转接，大幅降低管路改造成本与装配工时。设计过程中，中部六角段的厚度经过力学校核，既要保证扳手施力时不会出现棱角崩裂、本体变形，也要控制整体重量，避免在振动工况下因接头自重过大带来的管路附加载荷。两端螺纹的同轴度是该类零件设计的核心公差要求，若同轴度偏差过大，装配后会出现管路别劲的问题，长期在油压脉冲、设备振动的工况下运行，很容易在螺纹根部产生应力集中，进而引发接头开裂、漏油等故障。

从安装边界来看，该适配器装配后六角段的径向突出尺寸需要纳入管路布局的空间校核范围，在密集排布的液压阀组周边安装时，需要预留足够的扳手转动空间，避免相邻管路、阀件干涉。两端螺纹的有效旋合长度经过匹配设计，既保证足够的螺纹连接强度，也不会因旋入过长顶触对侧管路的内孔台阶，造成通流截面变小、油路压损增大的问题。内孔通径按照两端适配管路的最小通径做平滑过渡设计，内壁无台阶、无锐角，液压油流经时不会产生紊流、气蚀，可有效降低管路振动与噪音，同时减少油液流动过程中的压力损失。

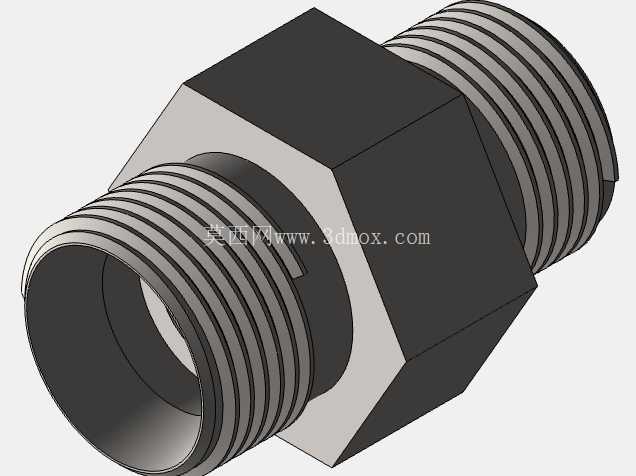

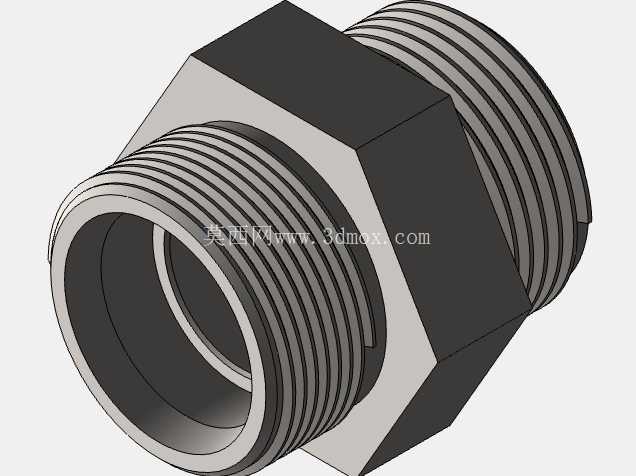

在三维建模过程中，螺纹部分采用简化画法与真实牙型结合的建模方式，既保证装配干涉检查时的尺寸准确性，也能在工程图导出时准确标注螺纹规格、公差要求。六角棱边做了微小的倒角处理，去除加工毛刺的同时，也能避免装配过程中棱角划伤操作人员、刮损相邻管线的防护层。零件的材质通常选用碳钢或者不锈钢，根据应用场景的防腐要求选择对应的表面处理方式，碳钢材质一般做镀锌或者发黑处理，满足常规工业环境的防锈要求，不锈钢材质则可用于有腐蚀性介质、户外露天作业的液压系统中。这类接头虽然属于液压系统中的小型基础元件，但其加工精度、密封性能直接影响整个液压系统的运行稳定性，在建模时需要严格控制各段尺寸的公差配合，尤其是螺纹中径、密封端面的平面度、两端螺纹的同轴度等关键参数，确保加工出的实物能够满足现场装配的互换性要求，无需二次修配即可直接安装使用。
