对开式液压管路连接法兰结构

在工程机械、重型液压设备的管路布设场景里，高压管路的连接可靠性直接决定整套液压系统的运行稳定性，这类对开式法兰结构，正是为解决大通径高压管路的快速装拆、密封承压需求设计的。不同于整体式法兰需要从管路端部穿套安装的局限，这种剖分对夹的结构形式，能够在管路布设完成后，直接在指定连接位置完成法兰的装配固定，尤其适合后期管路改造、狭小空间内的管路维护作业，不需要大范围拆解周边已布设的管路组件，能大幅降低现场运维的工作量。

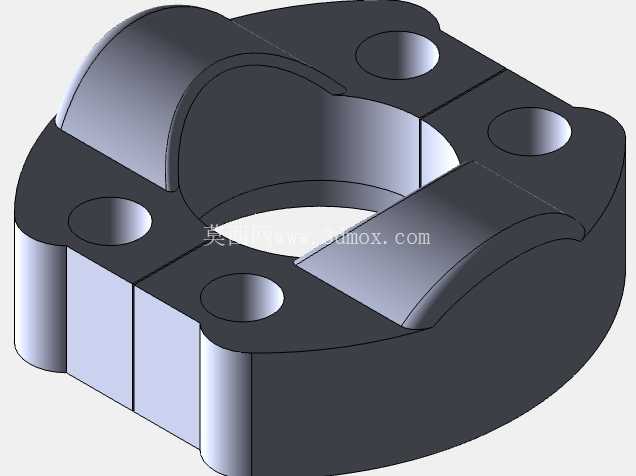

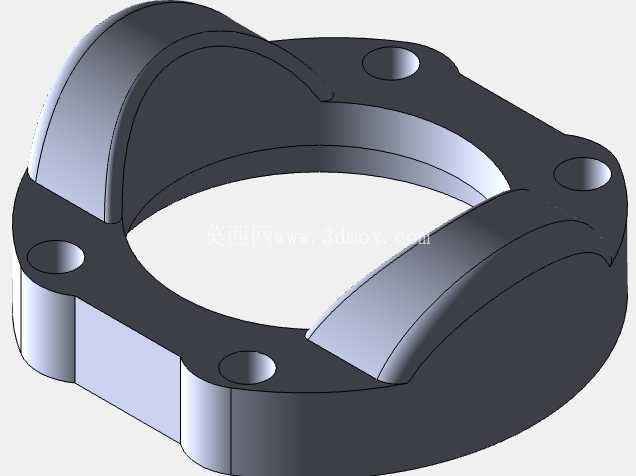

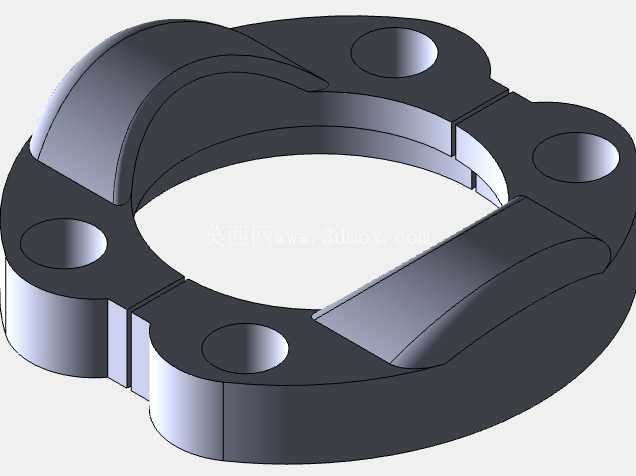

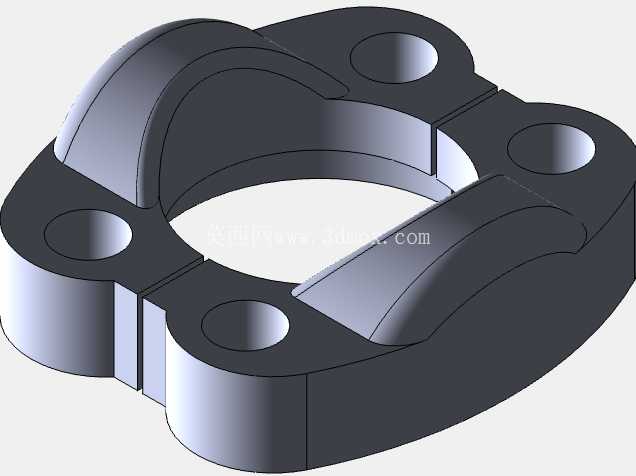

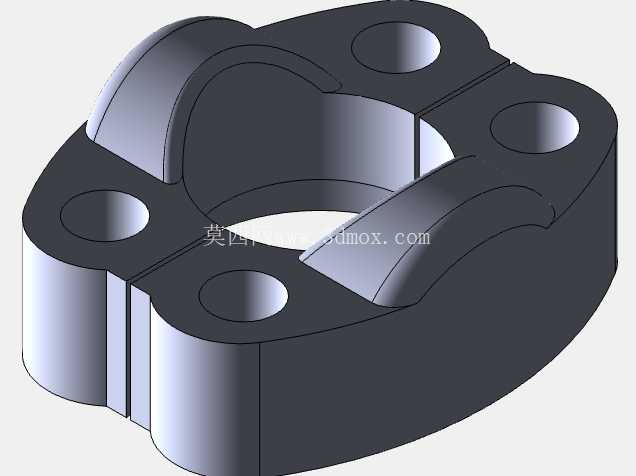

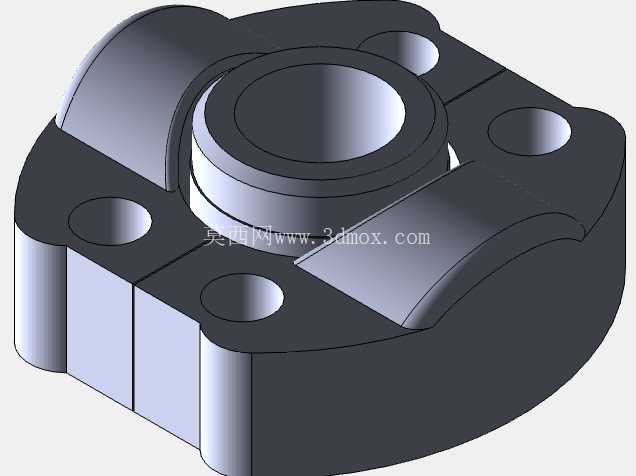

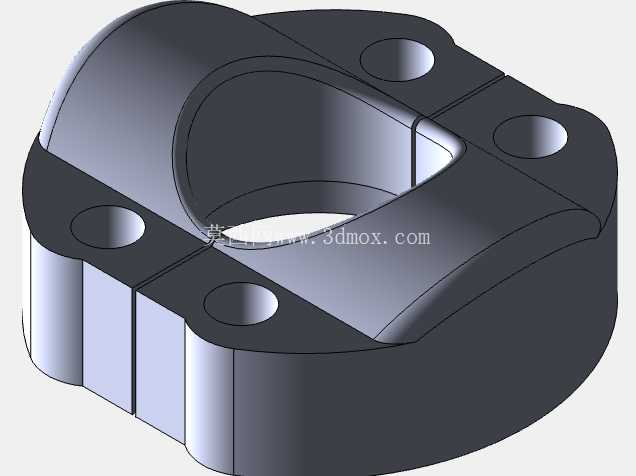

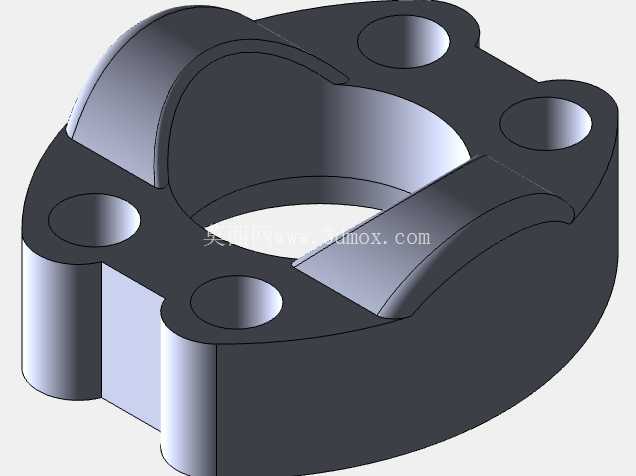

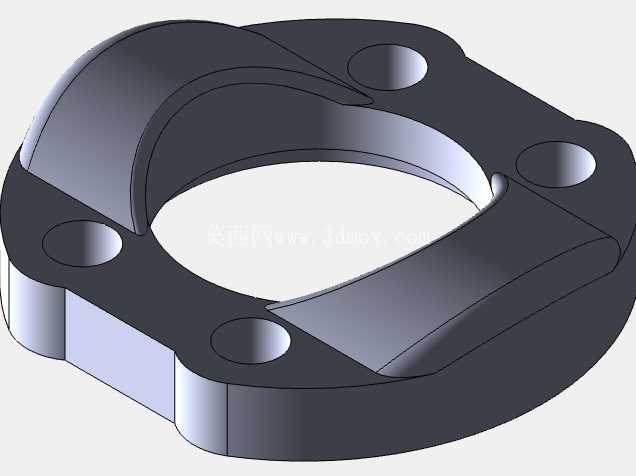

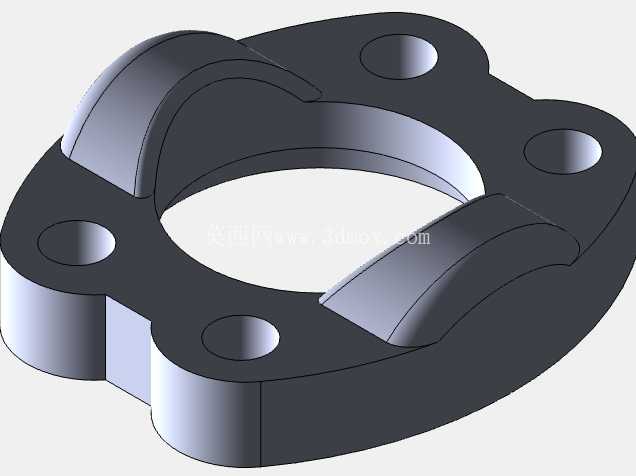

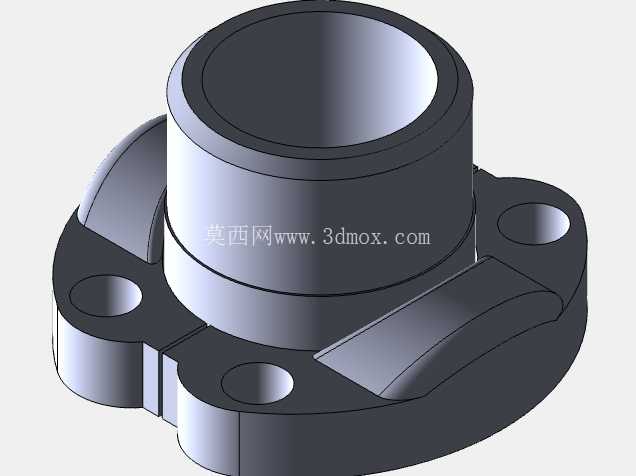

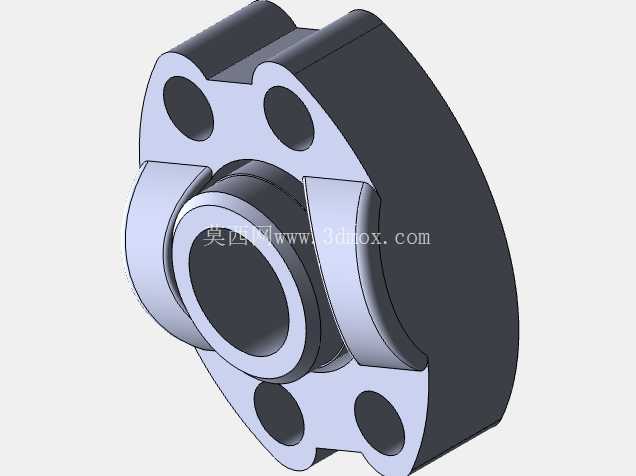

从功能特性来看，该法兰结构依靠两个对称的半环结构扣合在管路端部的定位凸台上，四个角位的安装孔位用于穿装锁紧螺栓，通过螺栓预紧力将两个半环牢牢压合在管路凸台端面，配合对接端的密封件，能够承受35MPa以上的持续工作压力，适配高压液压油、乳化液等常规液压介质的输送场景。结构上的弧形凸起加强筋，是经过受力仿真优化后的设计：在螺栓锁紧以及管路受内压产生轴向推力时，应力会沿着弧形筋条均匀分散到整个法兰本体，避免局部应力集中导致的法兰变形、断裂问题，相比平板式对开法兰，同等材料厚度下，该结构的承压能力能提升40%左右，同时整体重量更轻，符合移动工程机械对元件轻量化的要求。

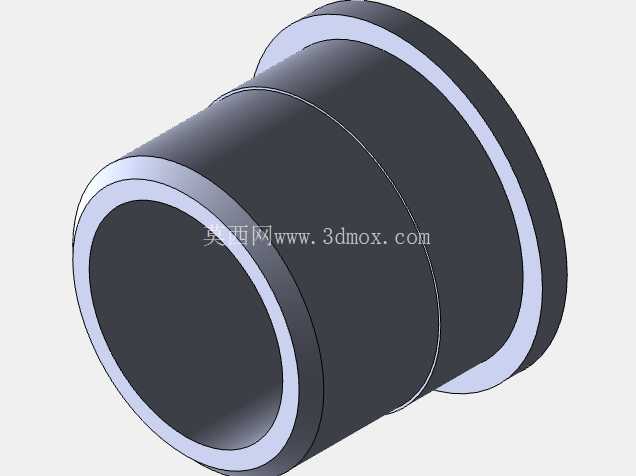

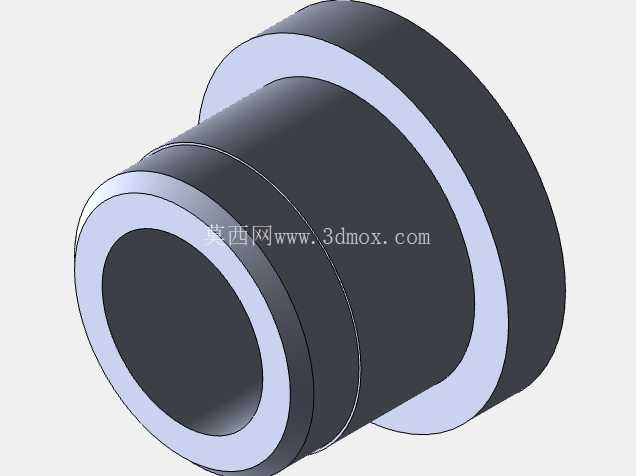

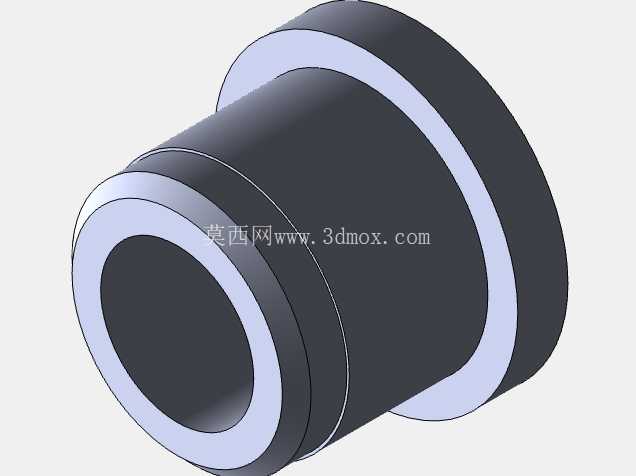

设计过程中，首先要匹配对应通径管路的凸台尺寸，法兰内圈的卡合槽尺寸需要和管路端部的定位凸台形成H8/f7的间隙配合，既保证装配时能够顺利扣合，又不会因为间隙过大导致管路受径向载荷时出现窜动。四个安装孔的位置度公差控制在0.1mm以内，保证对接时两个半法兰的孔位能够精准对齐，避免螺栓穿装时出现别劲的问题，孔位周边做了局部加厚处理，抵消螺栓预紧时产生的局部压应力。法兰对接面的平面度要求控制在0.05mm以内，保证密封件安装后能够均匀受压，不会出现局部密封失效导致的渗漏问题。

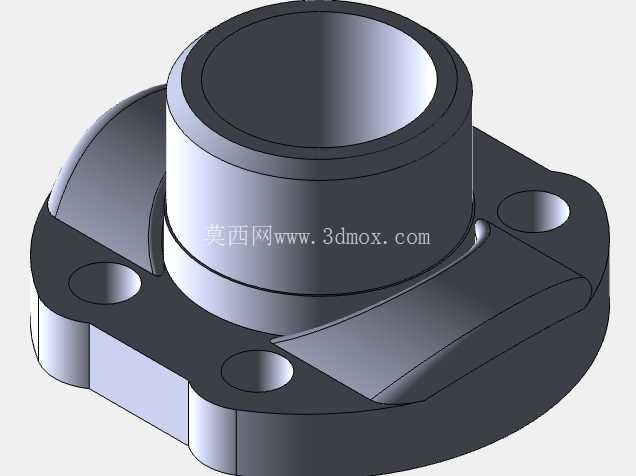

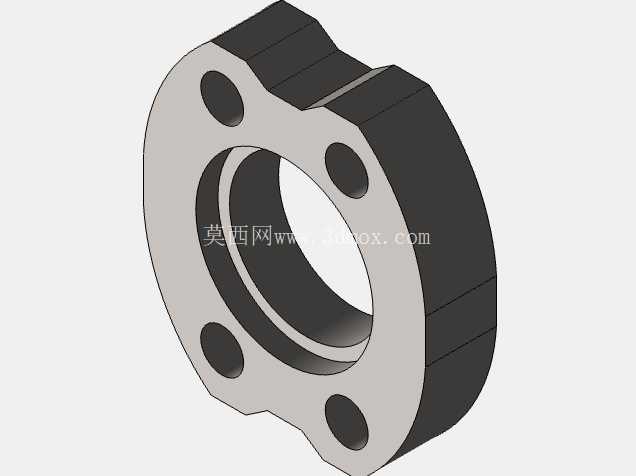

安装边界方面，该法兰的外轮廓尺寸根据通径大小做了适配，四个安装孔的中心距严格遵循液压法兰的通用安装规范，能够和同规格的标准整体法兰实现互换对接，不需要更改原有管路的安装接口尺寸。装配时需要注意两个半环的对接面要完全贴合，螺栓锁紧要按照对角顺序逐步拧紧，预紧力按照螺栓等级控制在标准扭矩范围内，避免单侧受力过大导致法兰偏斜。在实际应用中，这类法兰广泛用在挖掘机、装载机的液压主管路连接，以及液压站、盾构机的高压管路布设场景，相比传统的焊接法兰，它不需要在施工现场做焊接作业，避免了焊渣进入管路造成液压阀组卡滞的风险，同时可拆卸重复使用的特性，也降低了管路维护的成本。

从建模细节来看，模型完整还原了产品的所有结构特征，包括加强筋的圆弧过渡、安装孔的倒角、卡合槽的退刀结构，所有圆角、倒角都按照实际加工工艺要求做了处理，没有出现尖锐棱角，既符合实际加工的工艺性，也避免了应力集中的问题。模型的装配关系清晰，能够直接用于液压管路的布设模拟，做干涉检查时可以准确判断法兰安装后和周边结构件的间隙是否满足要求，也可以基于该模型快速生成工程图纸，直接用于生产加工。
