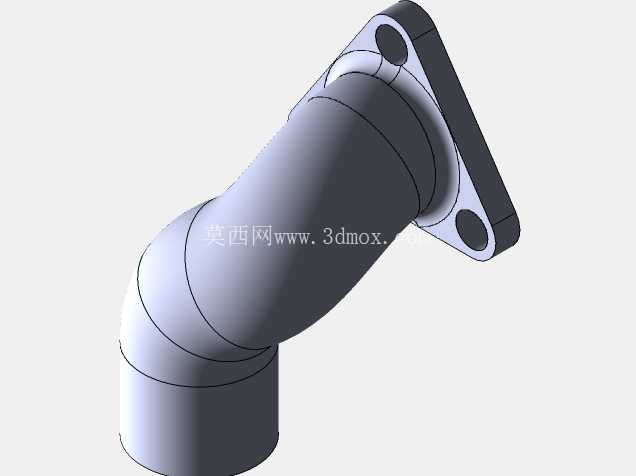

带法兰安装座45度弯角流体输送管道

　　这款带法兰安装结构的弯角管道，主要应用在中小通径的流体输送管路系统中，常见于小型液压站油路排布、车间压缩空气支路改向、低压给排水管路转角连接、小型内燃机进气支路等场景，用来在有限安装空间内完成管路走向的45度偏移，同时通过端部的法兰结构实现与相邻管路、阀件或设备接口的刚性固定连接，避免普通插接式弯头在长期振动工况下出现松脱渗漏的问题。从结构设计来看，管道整体采用一体成型的流线型弯角过渡，没有采用直角弯折的结构，这种设计首先能够降低流体在转角位置的局部阻力，减少输送过程中的压力损失，同时也能避免直角位置长期受流体冲刷出现的局部磨损，延长管路的使用寿命。

　　端部的法兰盘采用两孔安装布局，相比常规的四孔法兰，在安装空间受限的场景下更易对位操作，两个安装孔对称分布在法兰端面两侧，安装时只需要对齐两个固定点位即可完成锁紧，适合在设备内部管路排布密集、操作空间狭小的位置使用，法兰端面预留有密封件安装的止口结构，装配时可以搭配对应规格的O型密封圈或者平垫片，实现端面的静密封，防止流体从连接位置渗漏。管道的主体管段采用等通径设计，弯角位置的内壁做了顺滑过渡处理，没有台阶或者凸起结构，能够避免流体输送过程中在转角位置形成涡流，对于输送带有细小颗粒的流体介质时，也能减少颗粒在转角位置的沉积，降低管路堵塞的风险。

　　从安装边界来看，法兰盘的外径大于管身外径，安装时需要预留出法兰盘的旋转与锁紧操作空间，弯角的两个端部分别朝向两个呈45度夹角的方向，排布管路时可以根据实际走向需求调整法兰的周向安装角度，适配不同方向的接口对位需求，管身的外壁厚度均匀，能够承受常规低压工况下的流体压力，适合工作压力不超过1.6MPa的流体输送场景。在实际选型应用时，需要注意匹配对应管路的通径尺寸，法兰安装孔的中心距需要与对接接口的安装孔位完全对齐，避免强行锁紧导致法兰面受力不均出现密封失效的问题，同时弯管的弯曲半径经过合理设计，既不会因为弯曲半径过小导致流体阻力过大，也不会因为弯曲半径过大占用过多的安装空间，在空间紧凑的设备内部管路设计中，这种一体法兰式弯管能够减少管路连接的接头数量，降低整个管路系统的渗漏点，相比采用直管道加单独弯头拼接的结构，整体装配效率更高，连接可靠性也更好。

　　设计这类管道模型时，首先需要确定管路的通径参数，根据通径计算合适的管壁厚度，再结合安装空间的限制确定弯角的角度与弯曲半径，法兰端的尺寸需要匹配对应压力等级的法兰标准，安装孔的位置与孔径要符合通用安装规范，建模过程中需要重点处理弯角位置的曲面过渡，保证内壁曲面的顺滑度，避免出现建模棱角导致实际生产时出现应力集中的问题，同时法兰与管身连接的位置需要做圆角过渡，减少应力集中点，提升管道整体的结构强度，在长期受流体压力或者外部振动的工况下，避免连接位置出现开裂的问题。
