双板立柱式太阳能光伏供电组件结构

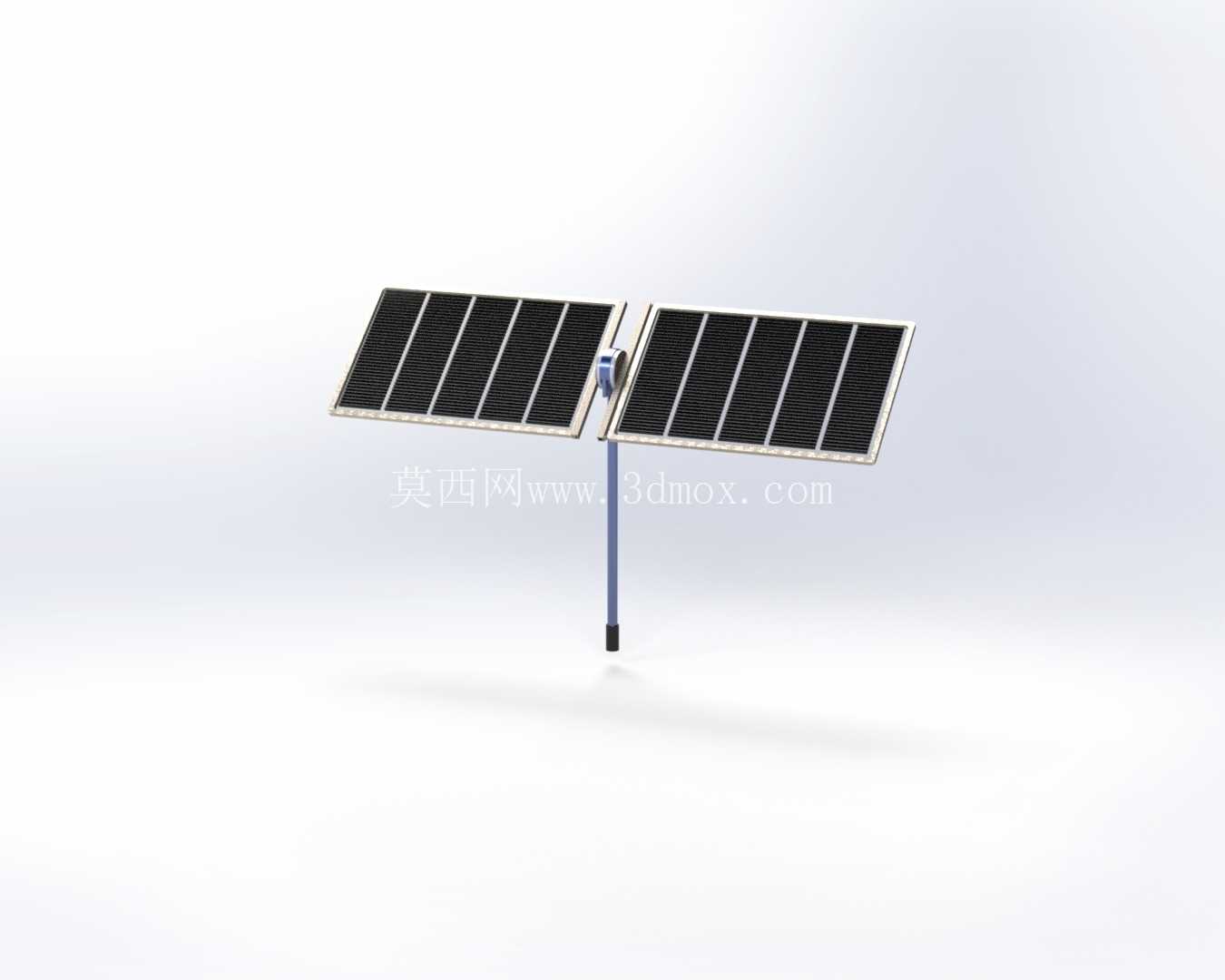

　　这套双板立柱式光伏供电结构，常应用在离网供电场景中，比如偏远区域的环境监测站点供电、户外道路照明配套供电、小型野外通讯中继设备的独立供电，不需要依托市政电网布线，就能通过光能转化为直流电能供给后端负载使用。从结构设计来看，两块光伏板通过中部的连接转轴固定在单根立柱顶端，转轴位置预留了角度调节的安装余量，安装时可以根据项目所在地的纬度调整光伏板的倾斜角度，保证全年不同季节都能获得最优的受光角度，提升光能转化的整体效率。

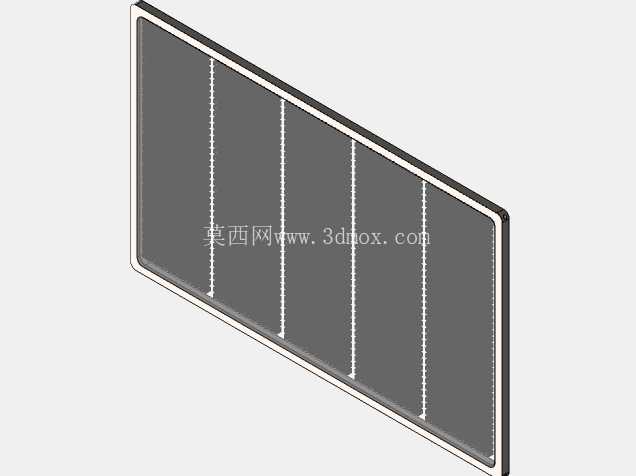

　　立柱采用薄壁圆管结构，底部设计有法兰安装盘，安装时可以通过膨胀螺栓固定在混凝土基座上，也可以配合地埋件直接嵌入土层，适配不同的户外安装场地条件，立柱内部预留了穿线空腔，光伏板的输出线缆可以从立柱内部走线，避免线缆长期暴露在户外环境中被紫外线老化、被外力破坏，提升整套供电结构的户外使用寿命。两块光伏板采用对称展开的布局，单块板的边框采用铝合金挤压型材结构，边框四周设计有安装卡槽，既可以固定内部的光伏电池片封装层，也能通过压块快速固定在支架的横梁上，安装时不需要在板体上额外打孔，避免破坏光伏板的密封封装结构。

　　中部的连接支架除了承担光伏板的承重作用，还集成了线缆汇流的结构，两块板的输出线缆在中部支架位置汇流后统一穿入立柱，减少外露线缆的长度，降低户外布线的防护难度。从安装边界来看，整套结构展开后横向宽度控制在合理范围内，不会占用过多的地面安装空间，立柱的高度可以根据实际使用场景调整，比如用作道路照明供电时可以适当加高立柱高度，避免周边植被遮挡光伏板受光；用作地面监测设备供电时可以降低立柱高度，提升整体结构的抗风性能。在结构强度设计上，光伏板边框和支架的连接位置都设计有加强筋结构，能够抵御户外常见的大风荷载，连接部位的紧固件都采用标准不锈钢材质，避免长期户外使用出现锈蚀松动的问题。

　　这套结构的建模过程中，还原了实际产品的装配关系，光伏板和支架的连接位置、转轴的调节结构、立柱底部的安装结构都按照实际生产的尺寸比例构建，能够直接用于户外光伏供电项目的方案展示、安装模拟，也可以作为小型离网供电系统设计的结构参考，帮助设计人员快速评估不同安装场景下的结构适配性，提前校验安装空间、走线路径是否合理，减少现场安装时的结构调整工作量。在实际使用中，这套结构可以搭配储能蓄电池、充放电控制器组成完整的离网供电系统，光伏板白天接收光照转化电能，一部分供给负载使用，多余的电能存储到蓄电池中，供夜间或者阴雨天负载使用，整套结构不需要复杂的维护，只需要定期清理光伏板表面的积灰、杂物就能保证发电效率，非常适合无电网覆盖的野外场景使用。建模时也充分考虑了结构的工艺合理性，所有的钣金件、型材件都符合常规的加工工艺要求，没有出现无法加工的异形结构，支架的焊接位置、螺栓连接位置都预留了足够的操作空间，实际生产时可以直接参考模型结构进行下料加工，不需要再做大幅度的结构调整。
