管道式静态流体均质混合装置

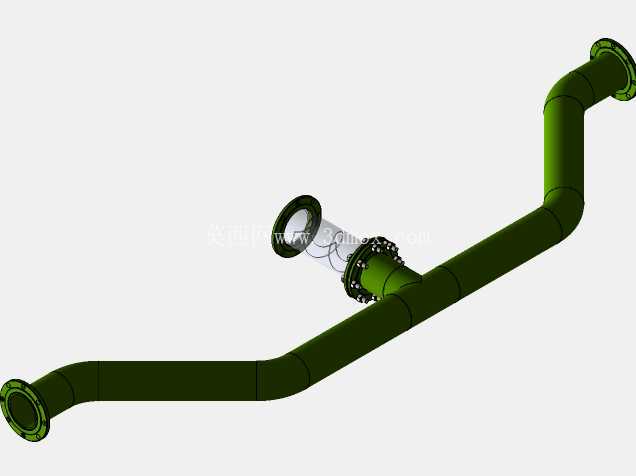

　　从结构设计来看，整体采用弯管与直段组合的管路构型，两端配置标准法兰连接端，安装时可以直接和同通径的工艺管道对接，不需要额外定制转接头件，安装边界完全匹配常规工业管道的布置规范，不管是水平管线架设还是垂直走向的管线，都可以根据现场走向调整安装角度，不会因为安装姿态影响内部混合效果。装置核心的混合单元设置在管路中段的透明可视段位置，采用交错排布的螺旋导流结构，当流体以正常工艺流速流经该段时，会被导流结构不断分割、转向、重新汇流，原本分层、组分不均的流体在多次流道变向的作用下，会被切割成无数细小的流体微团，最终在流出混合段时达到均匀混合的状态，不需要额外设置搅拌腔体，整个混合过程完全在封闭管路内完成，不会出现流体溢散、外界杂质混入的问题。这款管道式静态混合装置，主要应用在连续化流体输送工艺段，不需要额外配置动力驱动部件，完全依托管路内流体自身的流动能量完成混合均质作业，在水处理药剂投加、化工物料连续配比、食品饮料流体均质、暖通系统水循环混温等场景都有广泛适配性。和传统带搅拌桨的动力混合设备不同，该装置直接串接在工艺管线当中，不会额外占用车间设备布置空间，也没有动密封易损部件，日常运维几乎不需要拆解维护，能长期稳定适配连续生产的工况需求。

　　在设计思路上，这款模型完全遵循工业管路的设计规范，弯管段的曲率半径匹配常规管道施工的标准要求，法兰端的螺栓孔分布、密封面尺寸都符合对应通径的法兰连接标准，现场安装时可以直接和现有管线配对，不需要二次加工适配。混合单元的结构参数经过流道仿真验证，在常规工业流体的流速区间内，都能保证足够的混合均匀度，同时不会产生过大的管路压损，不会对前端输送泵的扬程提出过高要求，能适配多数现有工艺管线的改造升级需求，不需要额外更换输送动力设备。

　　从安装尺寸来看，整体管路的走向适配现场常见的管线转角布局，混合段的长度控制在合理范围内，不会因为加装混合装置导致管线总长度出现过大变动，在老旧管线改造场景下，只需要替换对应长度的原有管段即可完成安装，施工难度低，改造周期短。和其他类型的管道混合装置相比，这款带弯管构型的静态混合器更适合现场管线存在转角的安装场景，不需要额外加装弯头配件来调整走向，减少了管线的连接节点，也就降低了管路泄漏的风险点。透明可视段的设计可以让运维人员直观观察内部流体的流动状态，及时判断是否存在堵塞、流速异常等问题，不需要拆解管路就能完成日常工况巡检。

　　内部的混合单元采用和管路同材质的连接结构，和管壁之间没有多余的连接缝隙，不会出现流体滞留、结垢的问题，即使是输送含有少量固体颗粒的流体，也不容易出现堵塞情况，适配的流体工况范围更广。在结构细节上，法兰端的密封面采用突面结构，适配常规的非金属垫片密封，安装时按照标准法兰的扭矩要求紧固螺栓即可达到密封要求，不需要特殊的密封工艺。弯管段的壁厚和直段保持一致，能承受和常规工艺管道相同的工作压力，不需要因为加装混合装置降低整个管线的压力等级。整个装置的内部流道没有突兀的变径或者直角结构，流体流经时的局部阻力损失控制在较低水平，不会造成管线输送能耗的明显上升。对于从事管路设计、流体工艺设计的工程人员来说，该模型的结构细节完全还原了工业级静态混合器的实际构型，可以直接用于工艺管线的三维布置设计，提前核对安装空间、连接尺寸，避免现场安装时出现尺寸干涉、连接不匹配的问题。在建模过程中，所有的结构尺寸都遵循对应的工业标准，法兰规格、弯管曲率、混合单元的排布方式都和实际工业产品保持一致，没有做简化或者艺术化修改，能直接用于工程设计阶段的方案演示、管线碰撞检查等工作。
