卡莱菲18升闭式供暖系统膨胀罐结构

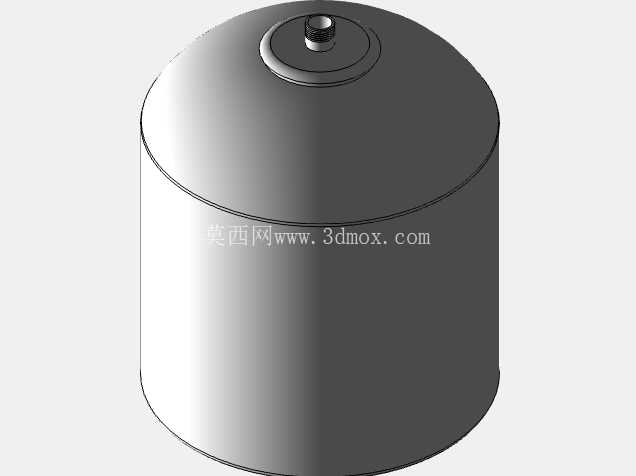

　　从结构设计逻辑来看，罐体采用立式圆柱形主体搭配上凸式椭圆封头的构型，这种构型首先是承压性能最优，圆柱形筒身的环向应力分布均匀，在同等壁厚、同等承压等级下，材料利用率比方形、异形罐体高出不少，也能避免异形结构带来的应力集中问题，长期承压运行时不容易出现焊缝疲劳开裂。顶部的接口采用小口径外螺纹连接结构，接口位置做了加厚凸台设计，一方面是方便和系统管路直接对接，不需要额外做变径转接，另一方面加厚的凸台能避免接口位置在安装拧动时出现螺纹变形，也能降低长期运行时接口位置的应力集中。在民用住宅分户供暖、小型商用集中供暖、太阳能热水循环这类闭式水循环系统里，膨胀罐是必不可少的稳压配套部件，这套18升规格的CALEFFI款膨胀罐结构，完全围绕这类中小型水系统的压力波动缓冲需求做的设计落地。日常系统运行时，水温升高会带来水体体积膨胀，密闭管路内的压力会快速攀升，如果没有对应的缓冲容积，很容易触发安全阀泄水，甚至造成管路接头、换热部件的承压损坏，而这类罐体的核心作用，就是容纳膨胀的水体，同时把系统压力波动控制在合理区间内，避免压力骤升骤降影响系统密封件寿命。

　　罐体内部会用丁基橡胶隔膜把腔室分成两部分，一侧预充氮气，一侧连通系统水路，当系统水膨胀时，水体进入罐体压缩预充气体，实现压力缓冲，这套三维结构把隔膜的安装限位、罐体的卷边密封位置都做了准确还原，筒身和上下封头的连接采用旋压卷边工艺，没有额外的外露焊缝，既保证了密封可靠性，也让罐体外部更光滑，减少安装过程中剐蹭保温层的问题。从安装边界来看，18升规格的罐体直径控制在280毫米左右，总高度含顶部接口在380毫米上下，这个尺寸刚好适配壁挂安装的空间需求，不管是挂在壁挂炉旁的墙面，还是安装在分集水器箱体侧边，都不会占用过多的安装空间，罐体底部做了平切处理，既可以壁挂安装，也可以直接落地放置在设备间地面，不需要额外做固定支架，适配不同的安装场景。

　　在实际选型匹配时，18升的容积刚好适配建筑面积120-180平的分户供暖系统，或者总容水量在150升以内的太阳能热水系统，预充压力通常设置在1bar左右，和多数中小型供暖系统的静态压力匹配，安装时只需要把顶部接口接在系统回水侧的膨胀罐连接位，不需要额外加装复杂的控制部件，依靠气体和水体的压力自平衡就能实现稳压功能。建模过程中对罐体的壁厚做了等比例还原，筒身壁厚1.5毫米，封头位置因为要做卷边密封，壁厚做了局部加厚处理，顶部的螺纹接口按照标准管螺纹尺寸建模，和实际采购的配件尺寸完全匹配，做管路布局设计时可以直接调用这个模型，不需要额外调整接口位置，能提前校验安装空间是否足够，避免现场安装时出现和其他管路、部件干涉的问题。

　　很多新手做供暖系统三维布局时，经常会忽略膨胀罐的安装空间预留，要么把接口位置留得太靠近墙面，导致罐体装上去之后离墙距离不够，检修的时候没法拆卸，要么就是罐体尺寸选得过大，和旁边的循环泵、过滤器位置冲突，这个模型把罐体的最大外轮廓、接口伸出长度都做了准确还原，在做管路装配时可以直接用来做干涉检查，提前调整管路走向和部件安装位置。另外罐体的外表面没有多余的凸起结构，后期做保温施工时，保温棉可以很服帖地包裹在筒身外面，不会因为有突出的结构导致保温层出现缝隙，减少系统运行时的热损耗。从功能特性上来说，这种隔膜式膨胀罐和传统的开式膨胀水箱相比，不需要架设在系统最高点，安装位置更灵活，也不会出现水体和空气接触导致的氧化结垢问题，能有效延长整个水循环系统的部件寿命，这套结构的设计完全贴合民用暖通系统的实际使用需求，没有多余的冗余结构，所有的构型设计都是围绕承压可靠、安装便捷、空间适配这几个核心需求展开的。
