等径斜交三通道管路分流构件

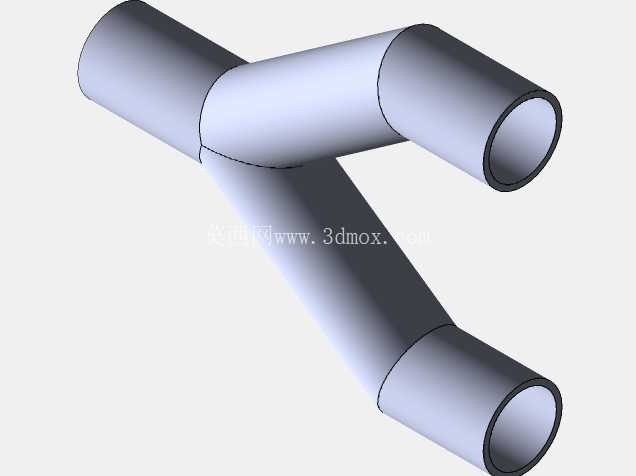

　　这款三通道斜交式管路分流构件，主要应用在低压流体输送系统的支路分流场景，常见于小型给排水支路、气动控制回路分支、低压通风管路、小型实验流体回路这类需要将单路流体拆分为两个不同走向支路的工况中，也可反向作为两路流体的合流构件使用，适配无腐蚀、无高磨蚀性的常温流体介质输送需求。从结构设计来看，三个连接端采用等通径设计，所有端口的内径、外径尺寸完全一致，可直接对接同规格的标准圆管，不需要额外做变径转接，能减少管路中的接头数量，降低泄漏风险点。

　　三个通道的交汇区域做了平滑圆弧过渡处理，没有直角突变的流道结构，流体经过交汇区时不会产生明显的涡流区，能有效降低局部压力损失，减少流体输送过程中的动力损耗，同时也能避免介质中的固体杂质在转角处沉积堵塞。构件整体采用等壁厚空心结构，管壁厚度均匀一致，在满足常规低压工况承压要求的前提下，尽可能控制了构件自身重量，也减少了加工过程中的材料消耗。三个端口的端面都做了平齐处理，端口边缘预留了标准的对接余量，不管是采用粘接、热熔连接还是卡套式连接，都能保证对接面的贴合度，安装时不需要对端口做二次切削加工。

　　从安装边界来看，三个通道的轴线夹角经过优化，两个分流通道与主流道的夹角保持一致，安装时不会和相邻的管路、固定支架产生空间干涉，在紧凑的管路排布空间里也能顺利完成装配，不需要额外调整周边管线的走向。建模过程中，先以三个通道的轴线交点为基准搭建空间草绘，确定各段管路的走向与长度，再通过扫描特征生成基础的空心管体，之后对交汇区域的相贯线做倒圆角处理，消除尖锐的相贯棱边，最后对内外壁做等壁厚抽壳校验，保证整个构件的壁厚偏差控制在合理范围内，避免出现局部壁厚过薄导致的承压不足问题。

　　流道内壁全程保持光滑连续，没有凸起、凹陷或者台阶结构，流体通过时的流阻稳定，不会因为流道突变产生异常的压力波动，对于气动回路这类对压力稳定性有要求的场景，能有效降低支路输出的压力脉动。构件的外表面没有多余的凸台、加强筋结构，整体外形简洁，安装时可以采用标准的管夹直接固定在安装基面，不需要定制特殊的固定夹具。在实际选型使用时，只要匹配对应管路的通径参数，确认工况压力在构件的承压范围内，就可以直接替换同规格的普通三通接头，尤其适合管路走向需要斜向分流、不适合直角转向的排布场景，能减少管路的弯折次数，降低管路安装的空间占用。
