1/2寸150级搭接式管道连接法兰

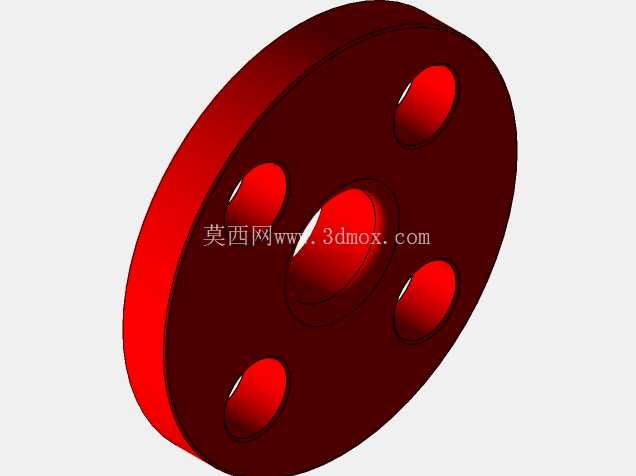

　　在工业管路系统的搭建与运维场景中，搭接法兰是低压流体输送、小口径工艺管线改造项目里十分常用的连接件，尤其适配需要频繁拆装检修、管线对位存在一定偏差的管路布设场景，比如车间压缩空气支管路、循环水旁通管线、小型化工工艺取样管线的连接作业中，这类法兰的结构特性能够大幅降低现场安装的对位难度，减少管线焊接后的应力集中问题。这款1/2寸规格、压力等级对应150磅级的搭接法兰，整体采用圆盘式结构设计，中心开设与公称通径匹配的流体通孔，盘面沿圆周均匀分布四个螺栓安装孔，用于穿设连接螺栓实现两片法兰的对接锁紧，法兰密封面为平面结构，适配非金属软垫片完成端面密封，能够满足常规低压工况下的密封要求，避免输送介质出现泄漏。

　　从设计逻辑来看，搭接法兰的核心优势在于法兰盘本身可与配套的翻边短节配合使用，法兰盘无需与管道直接焊接，安装时法兰盘可以绕管道轴线自由转动，现场施工时无需刻意调整法兰螺栓孔的对位角度，尤其适合空间狭窄、管线排布密集、现场焊接操作空间不足的安装场景，能够有效缩短现场安装的作业时长，降低施工人员的操作难度。在实际选型应用中，这款法兰的安装边界需要匹配对应公称通径的管道外径，螺栓孔的分布圆直径、螺栓孔孔径均符合对应压力等级的尺寸规范，对接时需要匹配同压力等级、同通径的配对法兰或者翻边短节，密封垫片的内径需要略大于法兰中心通孔直径，外径不超过螺栓孔分布圆的内侧边界，避免垫片受压后出现偏移、挤入流道或者遮挡螺栓孔的问题。

　　不同于对焊法兰、平焊法兰需要与管道完成焊接固定的安装形式，搭接法兰的法兰盘本身不与输送介质直接接触，接触介质的部分为配套的翻边短节，因此在有防腐要求的特殊介质输送场景中，仅需要对翻边短节做对应的防腐材质处理，法兰盘可采用常规碳钢材质加工，能够在满足使用要求的前提下大幅降低管路系统的整体材料成本。在管路后期运维过程中，当需要拆卸管线清理内部结垢、更换管段或者加装阀门附件时，搭接法兰的可转动特性也能让拆装作业更加便捷，无需强行扭转管段来对齐螺栓孔，能够避免对相邻管段上的仪表、阀门等附件造成额外的应力拉扯。

　　从结构强度设计来看，这款法兰的盘体厚度经过力学核算，能够承受对应压力等级下的螺栓锁紧力与管道内压产生的轴向推力，不会在正常工况下出现盘体变形、密封面翘曲的问题，螺栓孔的位置精度控制在合理公差范围内，保证穿设螺栓时无需额外铰孔修正，能够顺利完成螺栓穿装与锁紧作业。在三维建模过程中，这类法兰的建模需要重点保证密封面的平面度、螺栓孔的位置度、中心通孔的同轴度等关键形位公差的还原，所有尺寸参数严格匹配对应标准规范，确保模型导出后能够直接用于管路装配仿真、干涉检查、工程图导出等设计环节，帮助结构设计人员在管路排布设计阶段提前验证安装空间是否充足，提前预判螺栓安装、垫片放置是否存在干涉问题，减少现场安装时出现的设计变更问题。对于设备选型人员而言，准确还原结构尺寸的法兰三维模型，也能够帮助其在设备集成阶段快速完成管路附件的选型匹配，核对不同品牌、不同标准法兰的对接兼容性，避免出现选型错误导致的供货不匹配、现场无法安装的问题。在民用给排水、小型暖通管路、实验室气路等场景中，这类小口径搭接法兰也有广泛的应用，其拆装便捷、成本可控的特性，十分适合需要经常调整管路布局、定期维护更换附件的应用场景。
