侧接式管道分支连接结构设计

在流体输送管路系统的现场改造与预制装配场景中，主管侧接分支是极为常见的管路布设需求，这类连接结构的设计合理性直接影响管路的流体阻力、密封可靠性以及现场施工效率。本次设计的侧接式管道分支结构，针对主管带预钻孔的安装工况做了适配优化，区别于传统三通管件需要截断主管才能安装的局限，该结构可直接在已布设完成的主管指定位置完成分支接驳，大幅降低既有管路改造的施工量，尤其适用于车间工艺管线改造、建筑给排水支管增设、小型流体设备管路外接等无法轻易截断主管的作业场景。

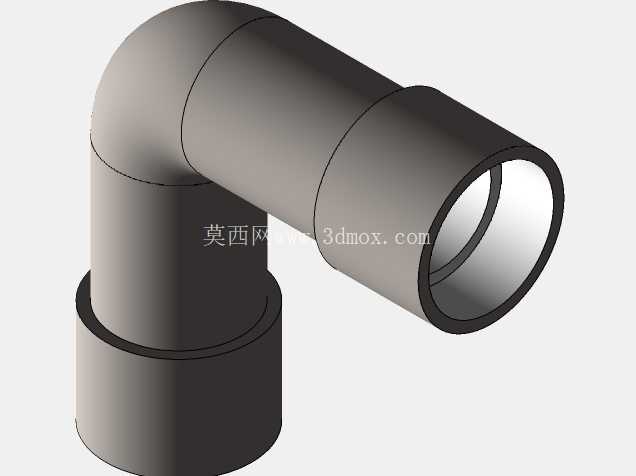

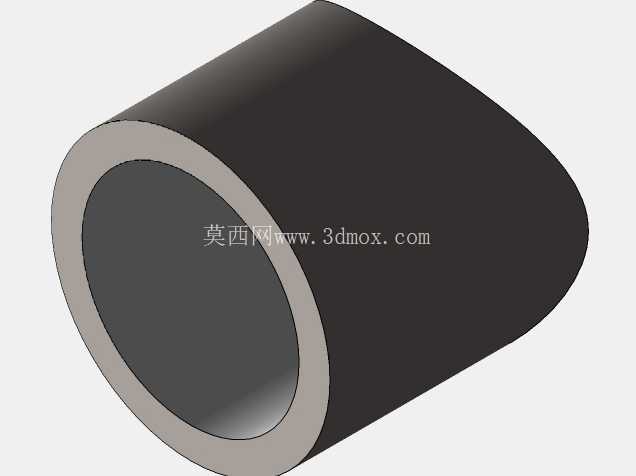

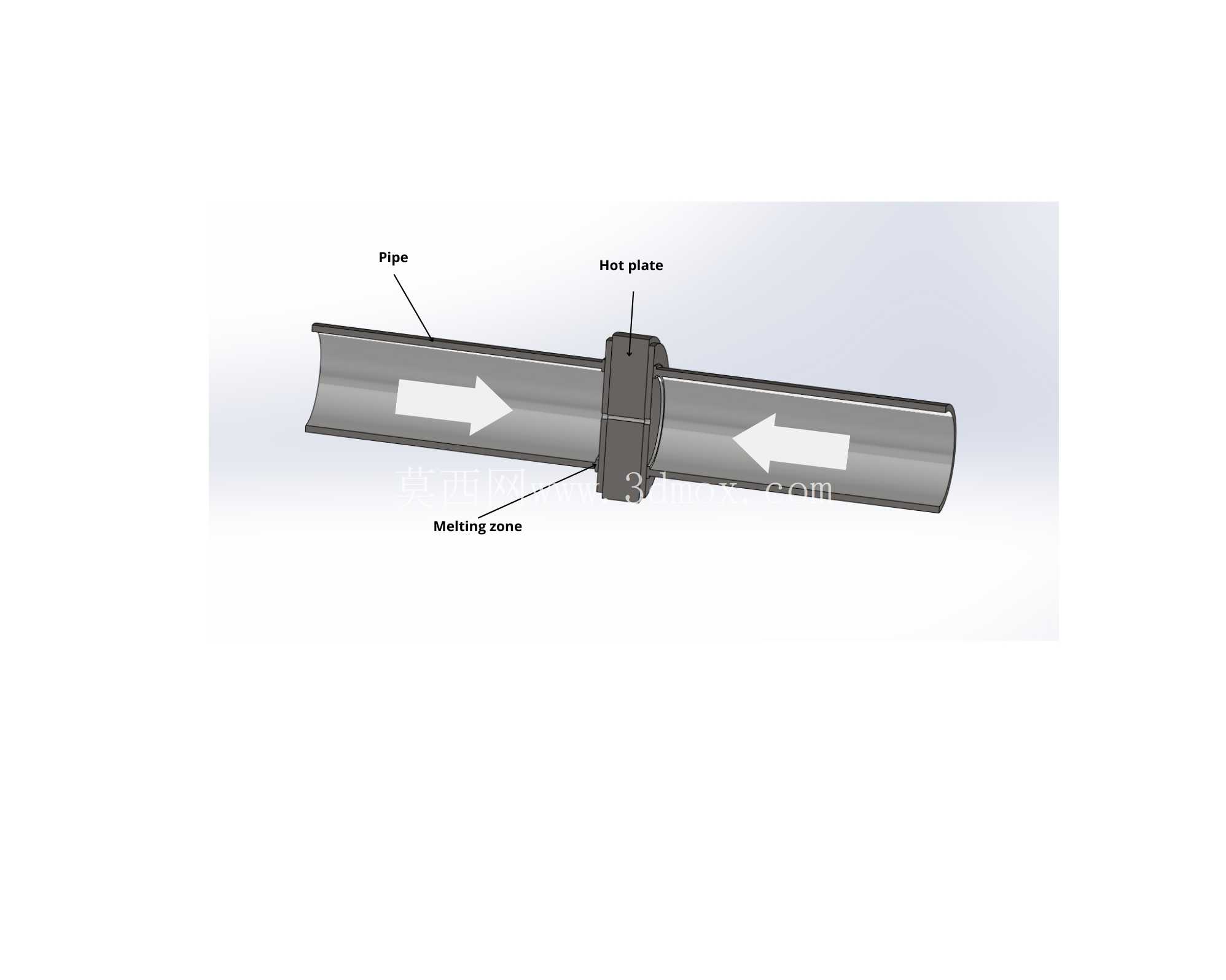

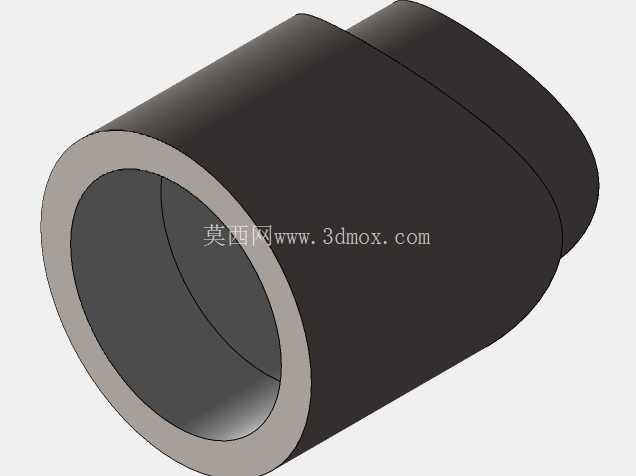

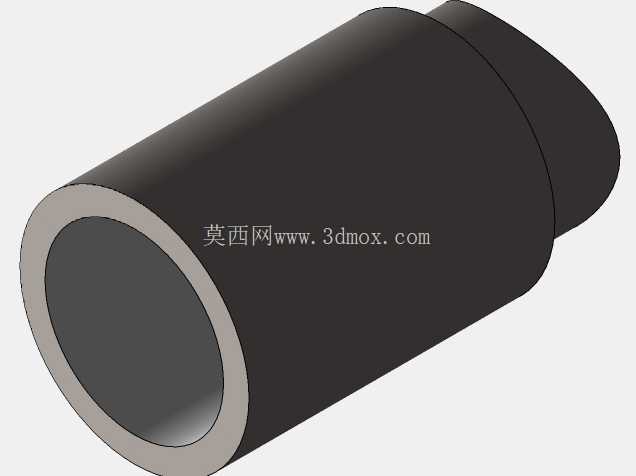

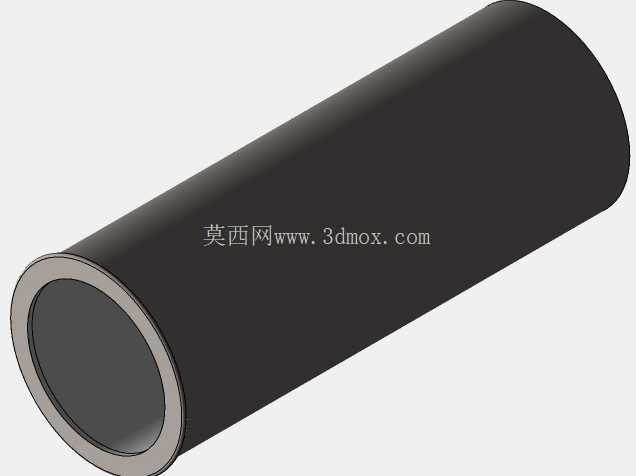

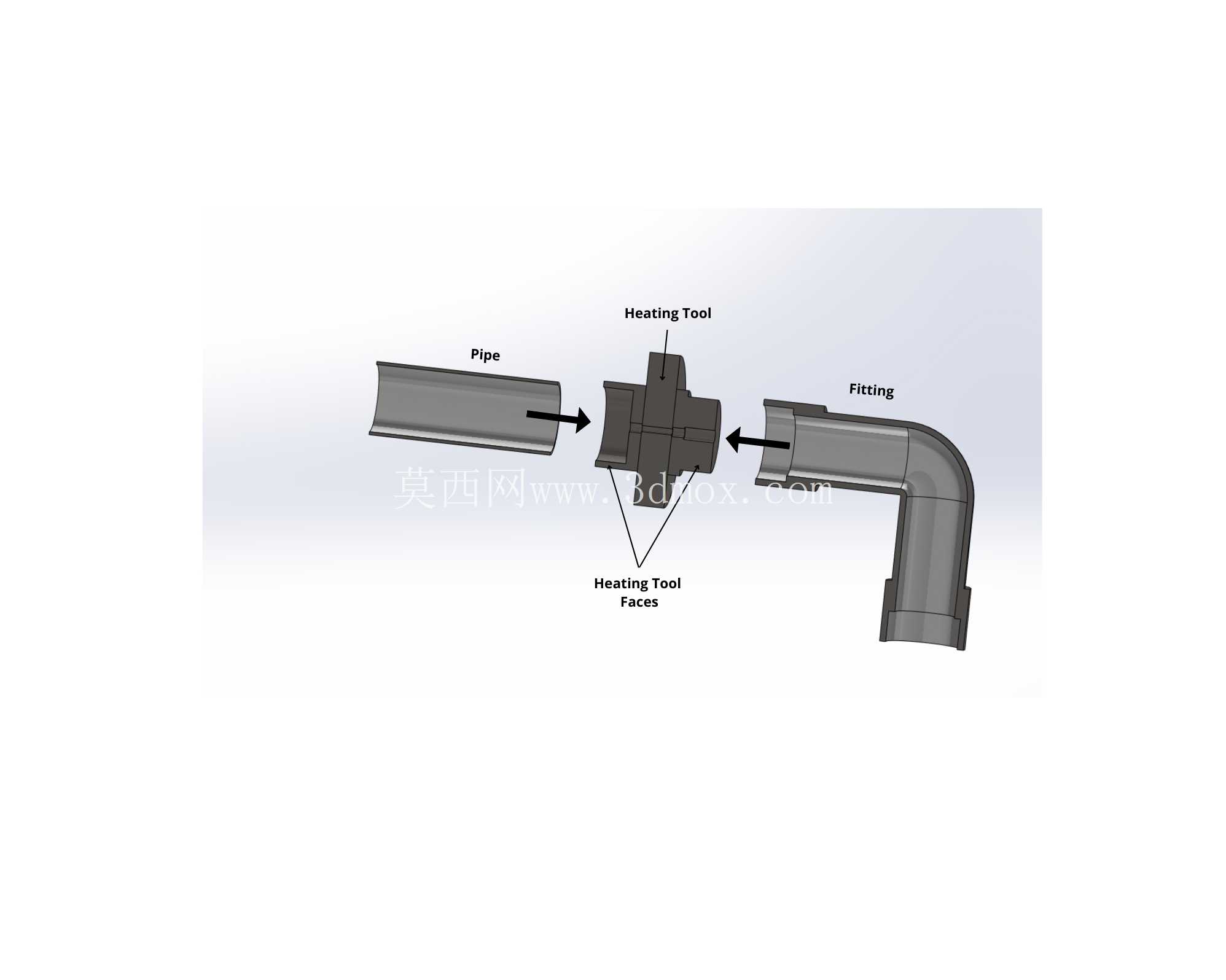

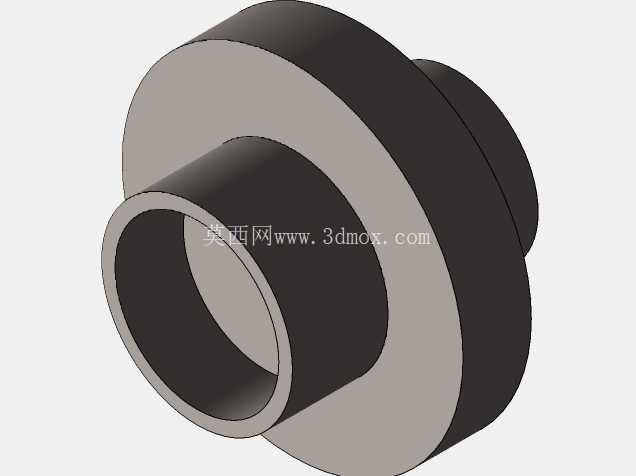

从结构功能层面来看，该连接结构分为两个核心组成部分，一是与主管外壁贴合的弧形基座，二是垂直向上延伸的支管承插筒体。弧形基座的内曲面完全匹配主管的外圆曲率，安装时可紧密贴合在主管预钻孔的周边区域，避免接驳位置出现流体泄漏的缝隙，基座与主管的贴合面可根据输送介质的特性选配密封垫片，适配水、低压气体、低粘度工业流体等多种介质的输送需求。支管承插筒体的内径与分支管路的通径保持一致，内壁做了光滑过渡处理，减少流体从主管进入支管时的局部阻力，避免介质在接驳位置形成涡流造成压损过大或者杂质沉积。筒体端部设置了标准的承插接口，可直接对接同规格的塑料管路、金属管路，无需额外加工过渡接头。

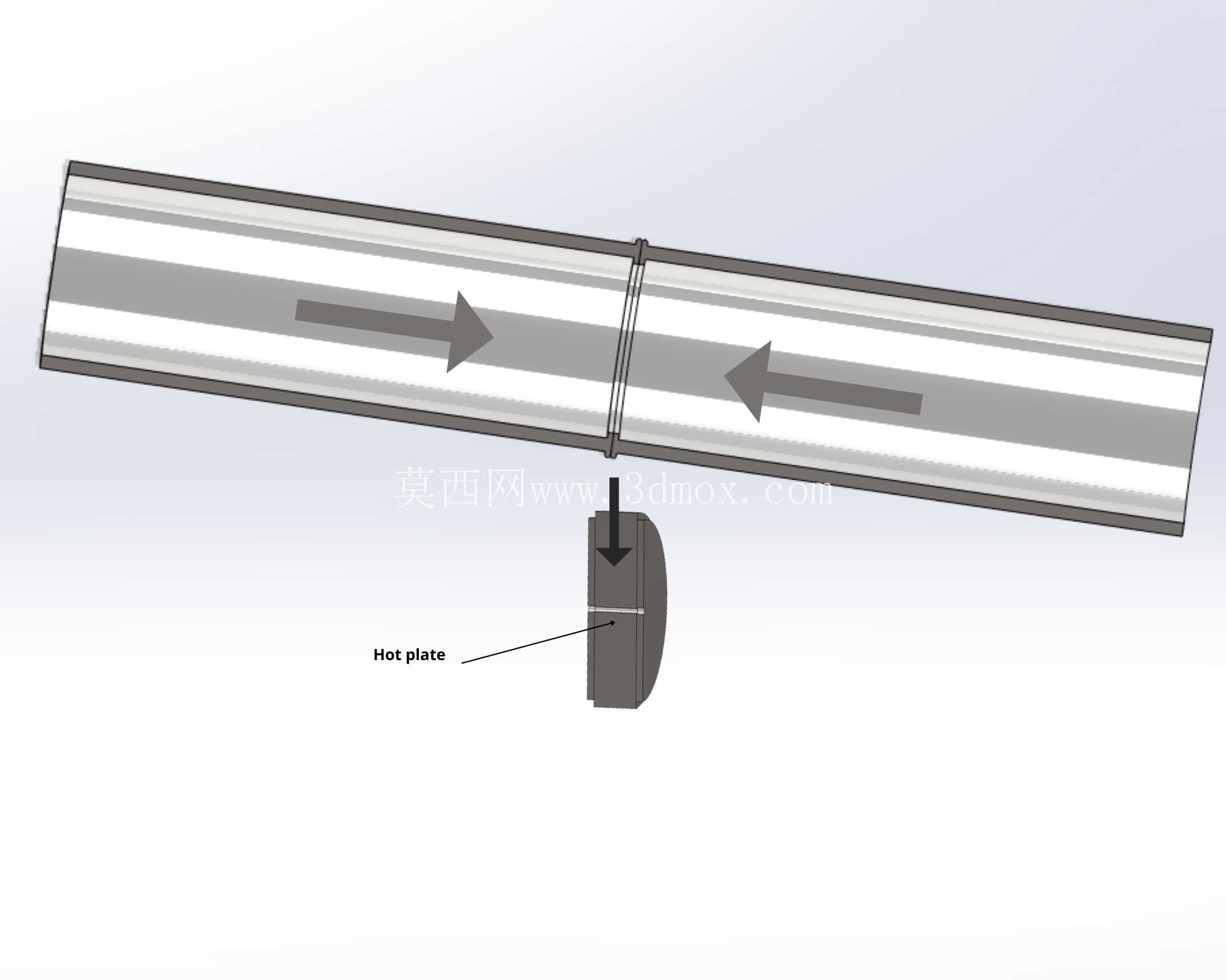

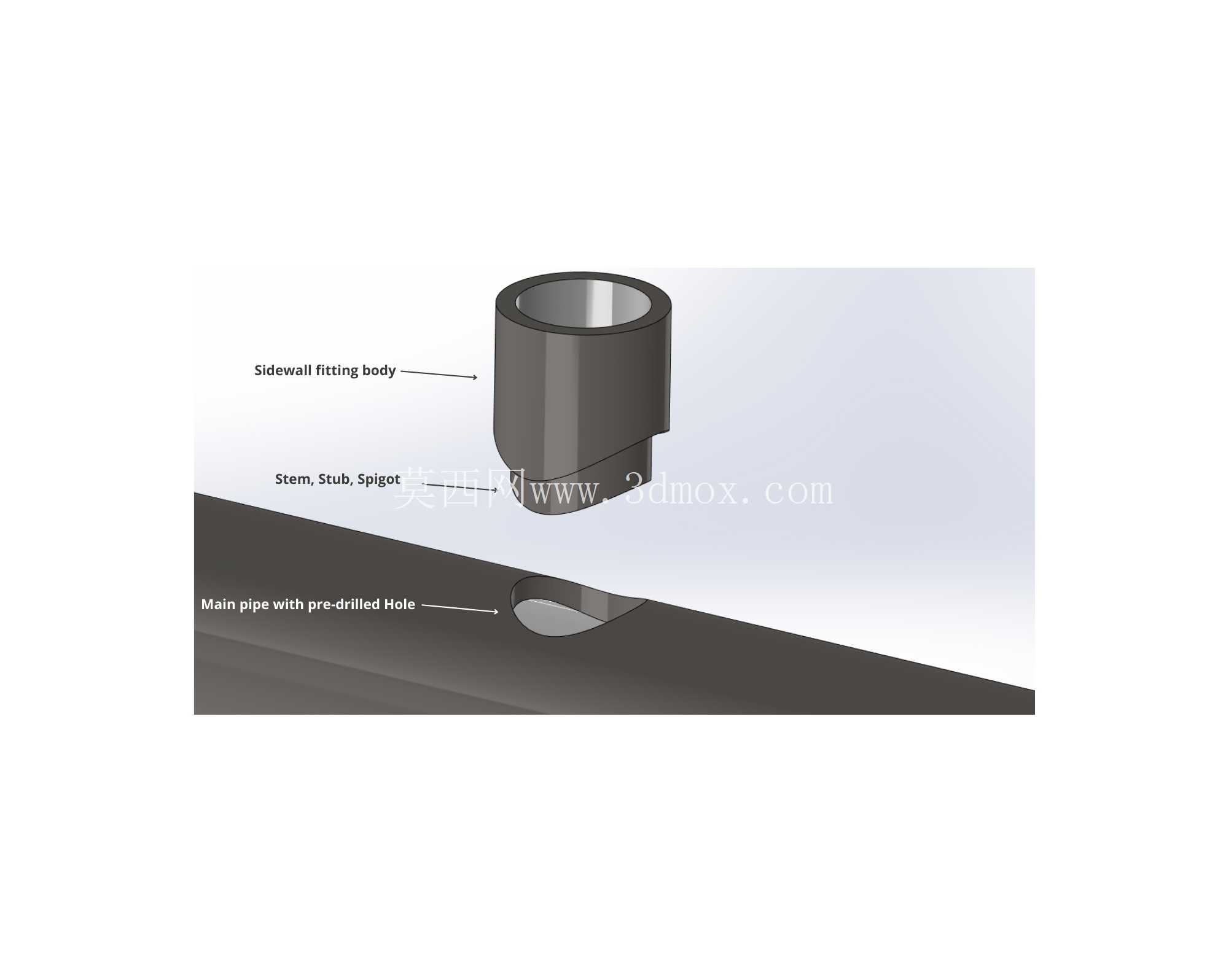

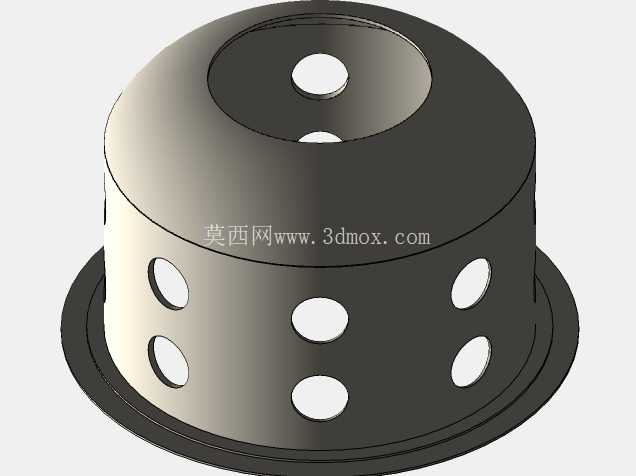

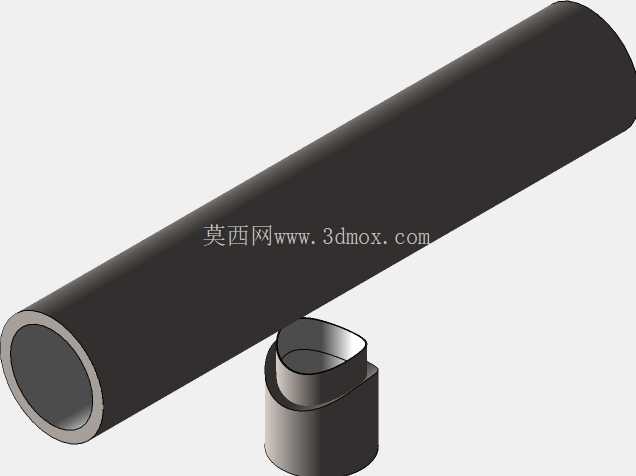

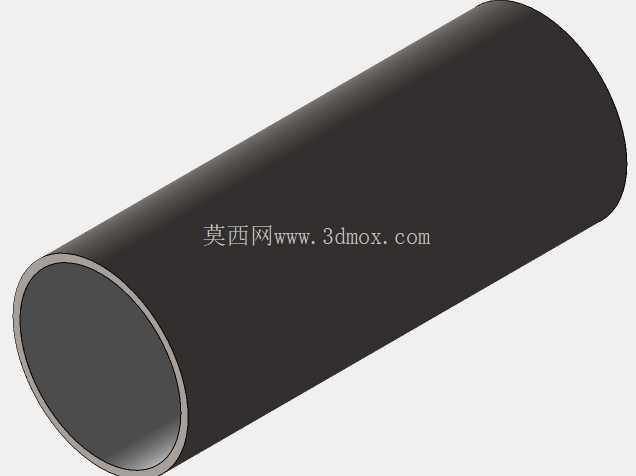

设计过程中首先确定了安装边界条件，主管的预钻孔直径与支管通径匹配，钻孔位置的主管外壁需要做简单的除锈清洁处理，保证弧形基座的贴合面无凸起焊渣、锈蚀层。弧形基座的包覆角度设计为120度，既保证足够的贴合密封面积，又不会因为包覆范围过大导致安装时需要过多清理主管周边的空间，在狭窄的管路布设空间内也能完成安装操作。支管筒体的高度根据常规管路安装的操作空间设定，预留了足够的管箍安装或者粘接操作距离，避免安装时工具无法抵达接口位置。

从实际使用的角度出发，该结构的受力特性也做了针对性优化，当支管承受垂直方向的管路重量或者流体冲击时，弧形基座与主管的贴合面可将受力均匀分散到主管壁面上，不会出现局部应力集中导致的主管变形问题。在支管与基座的连接位置做了圆弧过渡处理，避免直角连接处出现应力集中开裂的情况，提升结构的长期使用可靠性。针对不同材质的管路系统，该结构可选用对应材质加工，比如PP材质适配民用给排水管路，304不锈钢材质适配工业腐蚀性流体输送场景，PVC材质适配低压通风管路分支接驳。

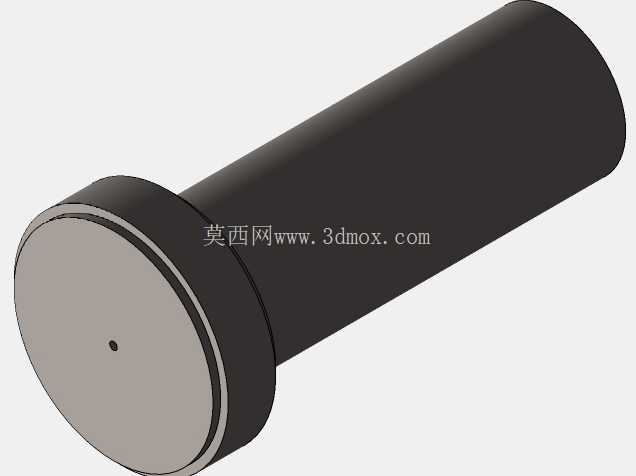

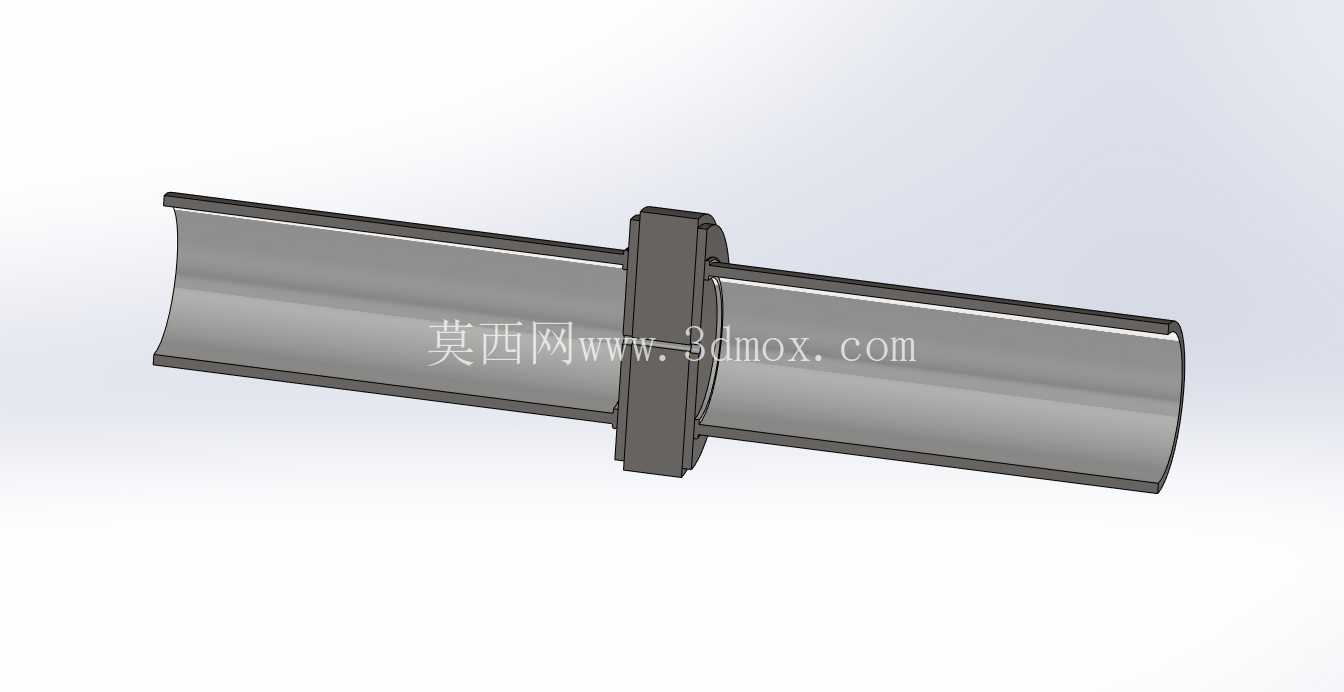

在建模过程中，对各个配合面的公差做了合理设定，弧形基座的内曲面曲率公差控制在合理范围，保证与不同公差等级的主管都能实现有效贴合，支管承插口的内径公差按照对应管路的承插标准设定，保证安装时的松紧度适中，既不会因为间隙过大导致密封失效，也不会因为过盈量过大造成安装困难。模型中还对介质流动的过渡区域做了优化，主管开孔位置的边缘与支管内壁做了顺滑的曲面过渡，减少流体流向改变时的局部压损，经过流体力学的简单验证，该结构的局部阻力系数远小于传统的焊接支管台，在相同流量下的压力损失更低，能够有效降低流体输送系统的能耗。

这类侧接分支结构在实际工程中应用十分广泛，比如老旧小区的给排水改造中，不需要截断原有主供水管，只需要在主管上钻对应尺寸的孔，就可以加装该结构引出新的住户供水支管，大幅缩短停水施工的时间；在工厂的压缩空气管路改造中，可随时在主管路上接驳新的设备供气支管，不需要停产对主管路进行截断重接；在小型灌溉系统的布设中，也可以使用该结构快速引出灌溉支管，提升管路布设的灵活性。相比传统的三通连接方式，该结构不需要对主管进行截断，减少了管路连接的接头数量，也就降低了整个管路系统的泄漏风险点，同时安装操作不需要专业的焊接设备，普通施工人员经过简单培训就可以完成安装作业，大幅降低施工的人力与时间成本。
