90度直角双方法兰连接弯管接头

在民用给排水、商用暖通空调、工业工艺管路的布设场景里，管路走向受现场空间、设备接口方位限制，无法全程走直线布设时，就需要用到带法兰的弯头这类转向连接件，它既承担改变流体流向的核心作用，又通过两端的法兰结构实现与直管段、设备接口的刚性密封连接，相比螺纹连接、焊接连接的弯头，法兰式弯头的后期拆装维护效率更高，不需要破坏管路母材就能完成拆卸检修，适合需要定期清理管路内部、更换密封件的应用场景。

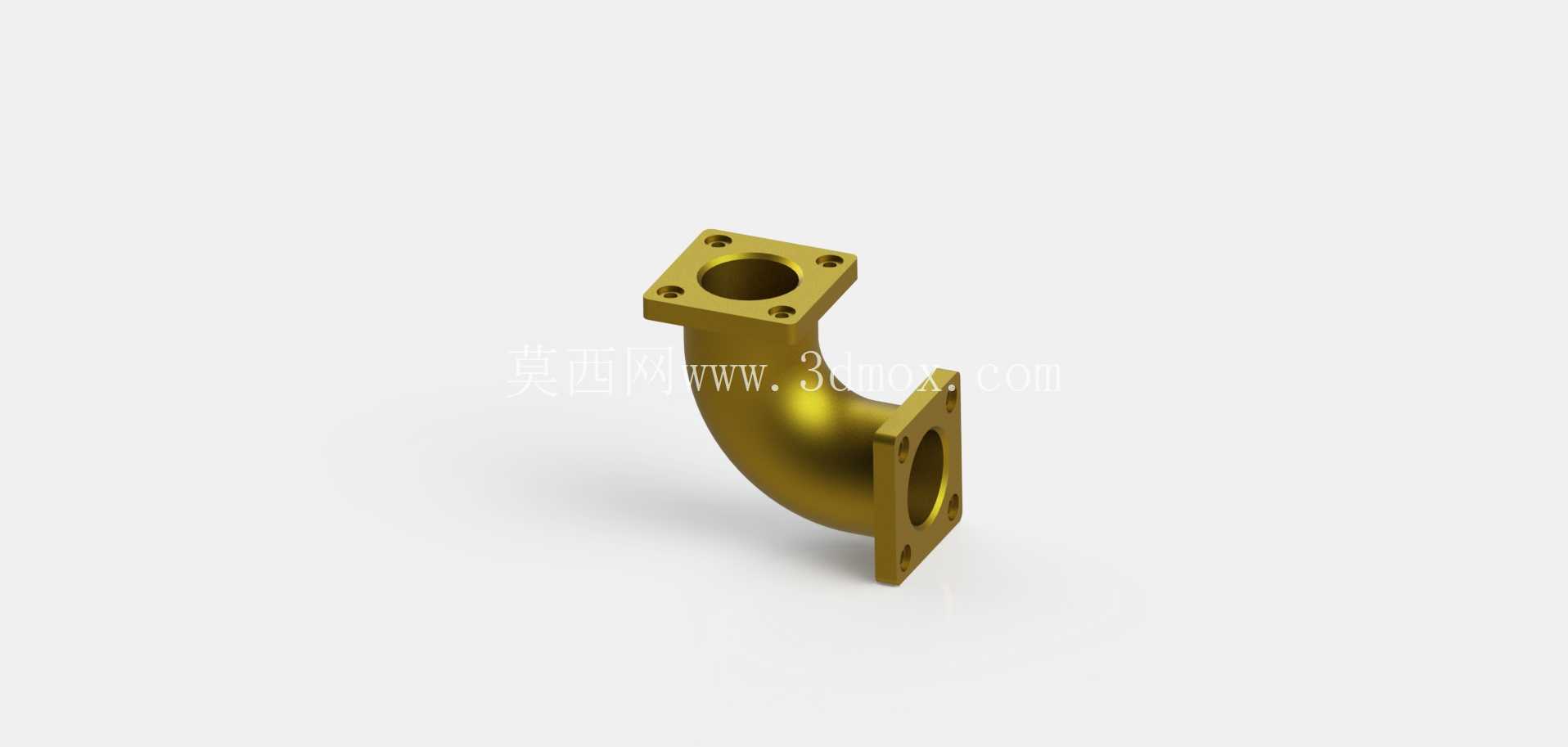

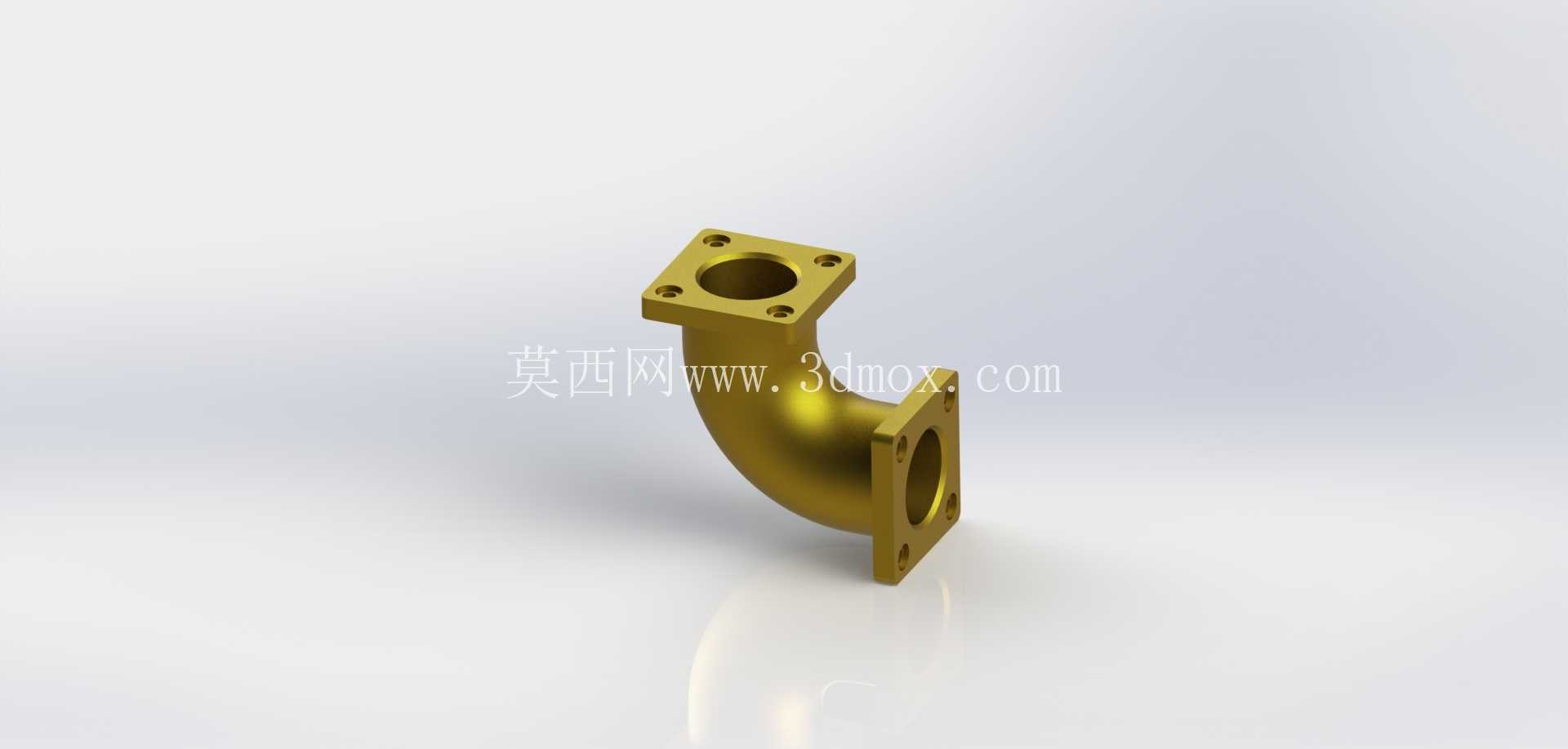

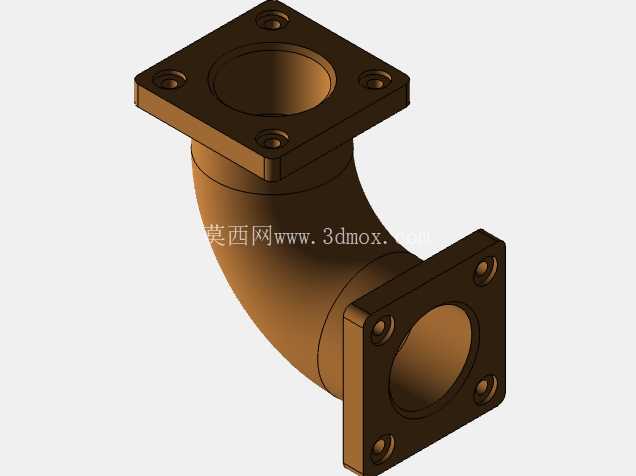

从实际功能特性来看，这款双法兰90度弯头的流道做了圆弧过渡设计，没有直角转折的突兀死角，流体经过转向段时的局部阻力系数更小，能有效降低管路系统的压损，减少输送泵的扬程损耗，同时避免直角拐角处出现流体滞流区，减少杂质沉积、流道腐蚀的风险。两端的方形法兰盘上均布了四个螺栓安装孔，安装时不需要刻意调整周向角度，四个孔位对齐后穿入螺栓压紧密封垫片即可完成固定，对现场安装人员的操作容错率更高，相比圆形法兰的多螺栓对位，方形四孔结构的安装耗时更短，适合小通径管路的快速装配场景。

在设计这款弯头的三维结构时，首先要确定核心的通径参数，弯管的内径尺寸要匹配对接管路的通径，保证流道截面全程一致，避免出现通径突变引发的紊流。弯管的弯曲半径不能过小，否则不仅会大幅提升流体阻力，还会在注塑、铸造加工时出现壁厚不均的问题，弯曲段的外侧壁厚要做适当加厚处理，因为流体转向时对外侧壁的冲刷压力更大，加厚设计能提升弯头的耐压使用寿命，避免长期运行后外侧壁被磨穿泄漏。两端的法兰盘与弯管主体的衔接位置要做圆角过渡，避免应力集中，在管路受振动、压力冲击时，衔接位置不会出现应力断裂的问题。法兰盘上的螺栓孔中心距要严格匹配对应压力等级的法兰标准，孔位公差控制在合理范围内，避免现场安装时出现螺栓穿不进的问题，法兰的密封面要做平面度处理，保证压紧垫片后能实现均匀密封，不会出现局部渗漏。

从安装边界尺寸来看，这款弯头的两个法兰端面分别朝向垂直的两个方向，两个端面的中心距要匹配现场管路的转向空间需求，安装时需要预留出螺栓拆装的操作空间，法兰外侧与周边墙体、设备外壳的距离不能小于螺栓长度加扳手操作的最小空间，否则后期紧固螺栓时会出现操作空间不足的问题。弯管的外侧轮廓不能超出管路布设的预留空间，避免和周边的其他管线、结构件出现干涉。材质选择上，根据输送介质的不同，可以选用不锈钢、铸铁、PVC等不同材质，输送腐蚀性流体时选用不锈钢或耐腐蚀PVC材质，输送普通冷水、暖通循环水时可以选用铸铁材质控制成本，不同材质的壁厚设计要对应调整，满足对应的公称压力要求。

在管路系统的实际选型中，这款法兰弯头要匹配管路的公称压力、通径、介质特性参数，不能超压使用，安装时法兰之间的密封垫片要选用对应介质耐受能力的材质，螺栓紧固时要采用对角紧固的方式，保证法兰面受力均匀，避免单侧受力过大导致垫片压偏泄漏。日常运维中，只需要定期检查法兰连接处的密封情况，出现渗漏时及时紧固螺栓或者更换密封垫片即可，弯头主体本身在正常工况下使用寿命很长，不需要频繁更换。
