带双法兰结构60度弯管接头

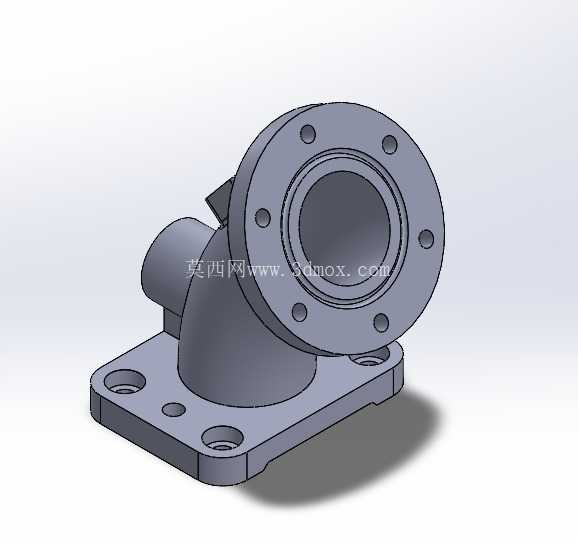

　　在石油输送场站的工艺管线排布、化工生产车间的物料管路架设、市政供水系统的管线改向作业场景里，经常会遇到管线需要呈60度角转向、同时需要兼顾连接强度与拆装便捷性的需求，这类场景下普通的焊接弯头很难兼顾安装定位精度与后期维护的便利性，带法兰结构的60度弯管就成了这类工况下的优先选型。这款弯管的整体结构分为三个核心部分，底部是水平布置的安装法兰，法兰盘上预留了4个均匀分布的螺栓通孔，作业时可以通过螺栓将整个弯管牢牢固定在设备基座、储罐接口或者管线支架的安装面上，安装时需要注意法兰密封面的平面度公差，避免安装后出现密封面渗漏的问题，底部法兰的中心与弯管入口流道的中心完全重合，保证介质流入时不会出现偏流冲刷管壁的情况。

　　弯管的主体流道采用平滑的圆弧过渡结构，转向角度严格控制在60度，流道内壁做了等径设计，不会出现通径缩径的问题，能够最大程度降低介质在转向位置的压损，减少流体对管壁的冲蚀磨损，不管是输送液态的水、原油、化工溶剂，还是气态的天然气、压缩空气、工艺蒸汽，都能保证流态稳定，避免转向位置出现紊流引发的管路振动。弯管的出口端设置了倾斜布置的连接法兰，法兰面与底部安装法兰的平面呈60度夹角，法兰盘上预留了6个螺栓孔，用于对接上游或者下游的管线法兰，安装时两个对接法兰之间需要根据输送介质的特性选配对应的密封垫片，拧紧螺栓时要遵循对角分次拧紧的原则，保证密封面受力均匀，避免局部压应力过大损坏垫片或者法兰密封面。

　　从设计逻辑来看，这款弯管没有采用常规弯头加配对法兰的焊接组合结构，而是采用一体成型的结构设计，省去了现场焊接弯头与法兰的工序，也避免了焊接位置可能出现的焊缝腐蚀、焊瘤阻挡流道、焊接应力引发的法兰变形等问题，所有法兰的螺栓孔位置都做了统一的公差匹配，能够适配同压力等级的标准法兰配件，不需要现场二次扩孔或者修配。在安装边界方面，底部法兰的安装平面需要预留足够的螺栓操作空间，保证扳手能够顺利拧紧四个固定螺栓，出口端的倾斜法兰周围也要预留对应的管线对接操作空间，避免因为周边管线或者设备结构干涉导致螺栓无法正常穿装，弯管的整体外形轮廓做了圆角过渡处理，没有尖锐的棱角，既能够降低生产过程中的应力集中问题，也能避免安装维护时划伤作业人员。

　　实际选型应用时，需要根据输送介质的压力、温度、腐蚀特性匹配对应的材质，常规输水、常温低压工况可以选用普通铸铁或者碳钢材质，输送腐蚀性化工介质时可以选用不锈钢或者衬塑材质，高温蒸汽工况则需要选用耐热铸钢材质，同时要核对法兰的压力等级与对接管线的压力等级保持一致，避免出现压力等级不匹配引发的密封失效问题。这款弯管的流道转向角度经过流体仿真验证，在额定流量下的局部阻力系数远小于直角弯头，能够有效降低管路系统的输送能耗，对于长距离输送的管线系统来说，长期运行的能耗节约效果十分明显，同时法兰连接的结构形式也方便后期对管路系统进行改造或者检修，不需要切割管线就可以快速拆卸更换弯管部件，大幅降低后期维护的作业成本与停机时间。
