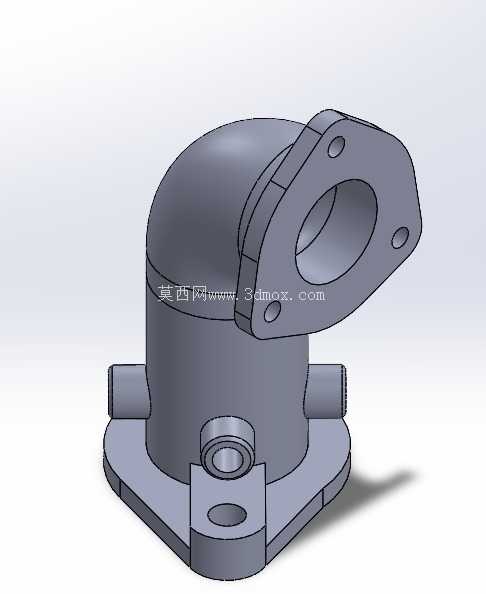

带安装法兰的90度流体转向弯管结构

在流体管路系统的布设过程中，受设备安装空间、接口朝向、管路走向规划的限制，经常需要对流体的流动方向进行90度转向调整，这款带法兰结构的弯管构件，就是针对这类场景设计的管路连接部件。不同于普通无安装定位结构的冲压弯管，这款构件集成了顶部对接法兰与底部安装基座，不需要额外搭配焊接安装支架，就能直接完成与相邻管路部件的对接以及自身的位置固定，大幅减少管路装配环节的零件数量与焊接工作量。

从实际应用场景来看，这类弯管常见于汽车发动机的周边管路布设，比如冷却系统的冷却液回路、进气系统的旁通管路，也会出现在工业生产的压缩气体输送管路、小型液压系统的回油管路中。在汽车发动机舱这类空间极度紧凑的布设环境里，管路的转向半径、安装固定点位置都有严格的边界限制，普通焊接弯管需要额外焊接安装耳片来实现固定，焊接过程产生的热变形很容易导致法兰对接面的平面度超差，后续装配时容易出现密封不严的渗漏问题，而这款一体结构的弯管，所有安装结构与流道本体为一体化成型，从根源上避免了焊接变形带来的装配误差。

产品的功能设计完全围绕管路连接的实际需求展开：顶部的对接法兰设置了2个螺栓孔，采用对称式布局，对接时只需要两颗紧固螺栓就能完成与相邻阀件、管路接头的连接，法兰端面预留了密封件安装的沉台空间，可以适配O型圈或者平垫片实现端面密封，不需要额外加工密封槽，降低了配对零件的加工精度要求。底部的安装基座为方形法兰结构，中心位置设置了一个小螺纹孔，这个孔位并非流道的一部分，主要作用是拓展安装接口，可以根据实际使用需求安装温度传感器、压力传感器，或者安装排水螺塞用于管路维护时的残液排放，也可以通过这个孔位连接辅助固定支架，进一步提升管路在振动工况下的连接可靠性。基座上的两个安装孔为沉孔设计，固定螺栓安装后头部不会突出基座平面，不会与周边其他零部件产生运动干涉。

从设计思路上看，这款弯管的流道采用了圆弧过渡结构，转向位置没有直角突变，流体经过转向位置时的局部阻力系数远低于直角焊接弯头，能够有效降低管路系统的压力损失，减少流体输送过程中的能耗。流道的内壁粗糙度按照流体输送部件的常规要求设计，避免内壁出现凸起、毛刺导致的流场紊乱，对于输送含有微小杂质的流体时，也不容易出现杂质在转角位置沉积堵塞的问题。弯管主体的壁厚根据常规管路工作压力进行匹配，能够满足中低压流体输送的强度要求，在承受管路内部压力冲击时，转角位置的应力集中系数控制在合理范围内，不会因为长期压力波动出现疲劳开裂的问题。

在安装边界方面，这款弯管的整体高度、法兰外轮廓尺寸都经过紧凑化设计，底部安装基座的两个孔位中心距按照通用安装标准设定，能够适配多数设备的预留安装点位。顶部法兰的对接面朝向与底部安装面呈垂直布局，安装完成后可以直接将垂直方向的管路接口转换为水平方向，不需要额外搭配转接头。安装时需要先将底部基座通过螺栓固定在安装基准面上，保证基座平面与安装面完全贴合，避免安装时出现强制装配导致的构件变形，之后再将顶部法兰与相邻管路部件对接，按照对角顺序拧紧连接螺栓，保证密封面受力均匀。日常维护过程中，可以通过底部中心的螺纹孔接入检测元件，实时监测管路内部的流体参数，也可以在停机维护时打开这个位置的螺塞，排空管路内部残留的流体，方便后续的检修作业。

相较于传统的拼接式弯管组件，这种一体化结构的弯管在装配效率、密封可靠性、空间占用率上都有明显优势，尤其适合对安装空间、装配精度有较高要求的流体管路系统，在选型时只需要匹配对接法兰的通径、安装孔位尺寸，以及对应的工作压力等级，就可以直接替换原有管路部件，不需要对周边布设结构进行额外调整。
