带内置弹簧结构的法兰安装式安全阀

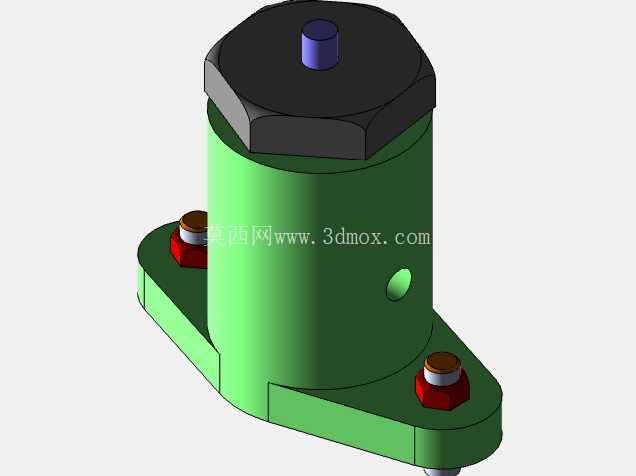

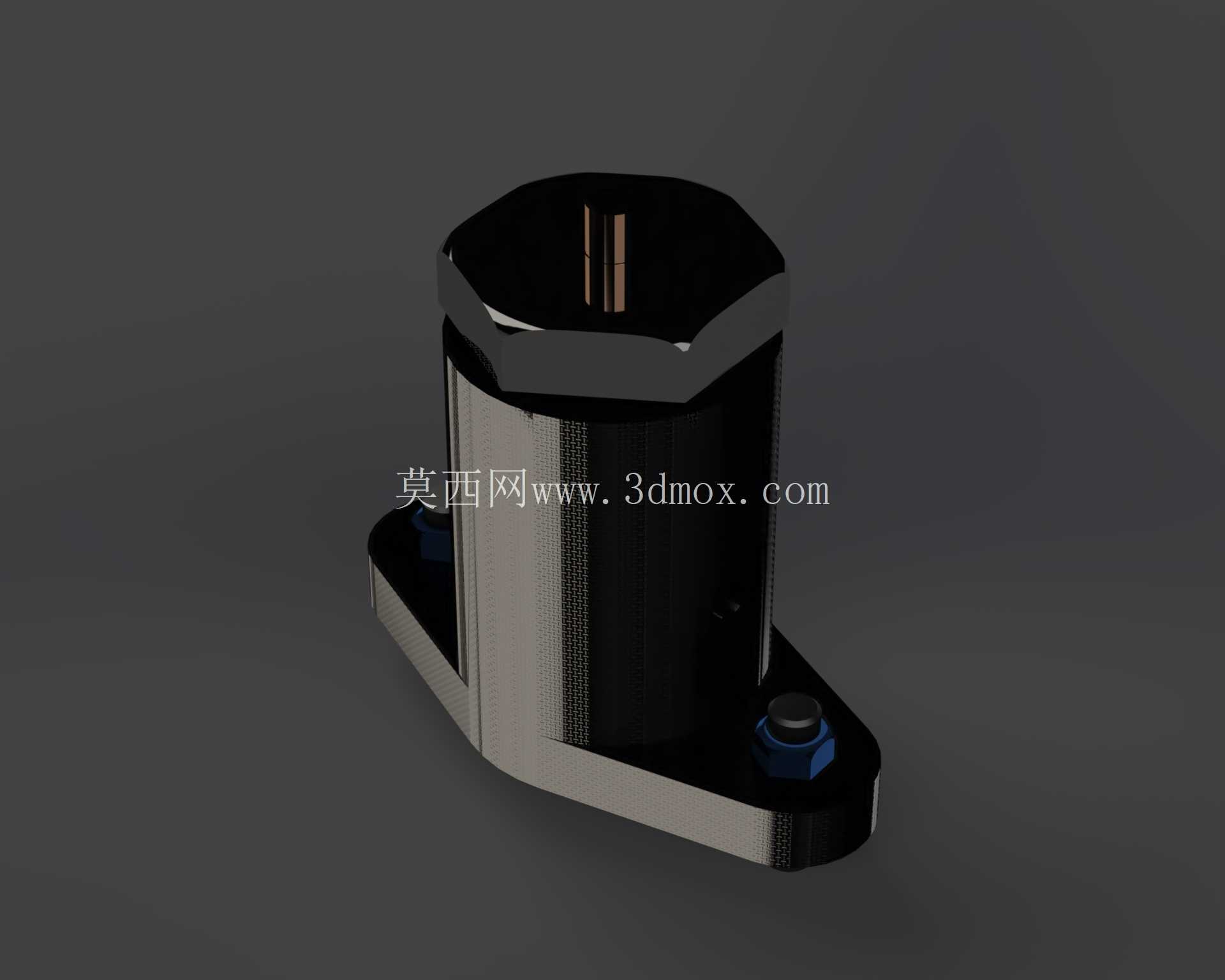

　　从结构设计逻辑来看，这款安全阀采用了侧出式流道搭配底部双安装耳的布局，主体阀腔为立式圆柱结构，顶部采用八角形端盖设计，既可以通过标准扳手实现端盖的拆装，方便后期调整弹簧预紧力、更换密封件，也能在装配时提供可靠的夹持位，避免阀件表面被夹伤。内置弹簧完全容纳在阀腔内部，避免了外置弹簧容易积尘、被介质腐蚀、受外力磕碰变形的问题，弹簧的刚度匹配了低压泄压的工况需求，预紧压缩量可通过顶部端盖的旋入深度进行微调，适配不同的开启压力设定要求。在流体压力管路系统的设计中，安全阀是不可或缺的过压保护元件，这款带内置弹簧结构的安全阀，主要面向小通径低压流体回路的泄压防护需求，常见于小型气动控制回路、低压润滑系统、实验台流体管路以及小型液压辅件回路中，当管路内部压力超过预设阈值时，阀瓣会在介质压力作用下克服内置弹簧的预紧力抬升，快速将多余介质泄放，待管路压力回落至安全区间后，弹簧带动阀瓣复位密封，避免系统持续超压引发管路爆裂、密封件损坏、元器件失效等故障。

　　底部的两个安装耳带有沉头螺栓孔，采用法兰式贴装固定，安装时阀件底部的密封面与安装基座的平面贴合，通过两个螺栓锁紧即可完成固定，安装耳的位置与阀腔主体形成L型布局，既保证了安装后的结构稳定性，也让侧向的泄放口可以直接对准预设的泄放管路接口，减少外接弯头的使用，降低流道阻力。从安装边界来看，这款安全阀的主体圆柱外径适配小通径管路的安装空间，整体高度控制在紧凑区间，不会在安装后占用过多的垂直空间，两个安装耳的中心距符合小型阀件的通用安装尺寸，沉头孔的规格适配常规的内六角螺栓，安装时不需要额外定制特殊紧固件，可直接适配现有安装基座的孔位。

　　流道设计上，阀瓣的密封面采用锥面配合结构，相比平面密封拥有更好的对中性，复位时的密封可靠性更高，泄放时介质从阀腔底部进入，抬升阀瓣后从侧向出口流出，流道转折处做了圆弧过渡处理，减少介质泄放时的紊流与噪音，同时避免高速介质直接冲刷密封面，延长密封件的使用寿命。在实际选型应用中，这款安全阀适合用在对安装空间有严格限制的紧凑型流体回路中，比如小型自动化设备的气动控制站、桌面型液压实验台、小型制冷机组的冷媒回路、车载小型气泵的压力保护回路等场景，相比传统的立式直通安全阀，这种侧出流道加法兰贴装的结构不需要在管路上预留垂直方向的长段安装空间，贴装在设备壁面或者阀块表面即可完成安装，管路布线更加灵活。设计过程中针对弹簧的选型做了匹配计算，确保在预设的开启压力下阀瓣可以达到额定开启高度，保证足够的泄放面积，避免泄放能力不足导致系统压力持续升高，同时弹簧的疲劳寿命满足常规工况下的反复启闭要求，不会在多次泄压动作后出现预紧力衰减、开启压力漂移的问题。阀件主体的结构壁厚经过强度校核，能够承受额定压力下的介质冲击，安装耳的厚度与螺栓孔的间距经过受力验算，在螺栓锁紧后不会出现安装耳变形、密封面贴合不严的问题，顶部八角端盖的对边尺寸符合标准扳手的夹持规格，现场维护时不需要专用工具即可完成拆装调整。

　　密封结构上，阀瓣与阀座之间采用软密封搭配硬密封的复合形式，在低压工况下可以实现零泄漏，同时软密封件的更换成本低，后期维护时不需要更换整个阀瓣组件，只需要更换密封垫即可恢复密封性能。泄放口的接口尺寸适配常规的软管快插接头，泄放时可以直接连接软管将介质引导至回收容器或者安全排放区域，避免高压介质直接喷出引发安全隐患。整体结构没有多余的外露零部件，外观简洁规整，安装后不容易被现场的其他设备部件勾挂，也不容易积留灰尘与油污，日常巡检时可以直接观察阀件的外观状态，判断是否存在泄漏、变形等异常情况。
