工业管路用双端连接蝶阀连杆结构

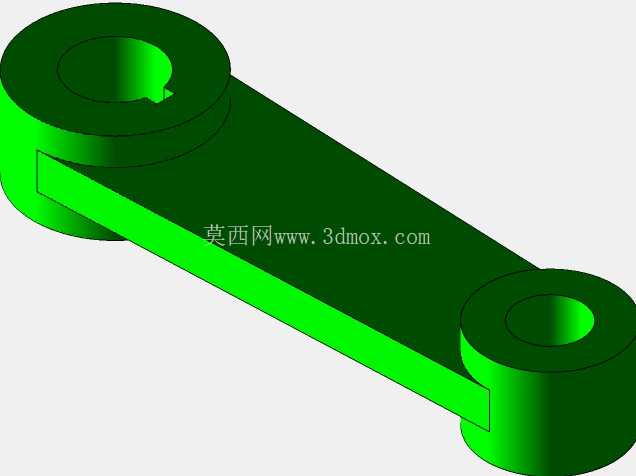

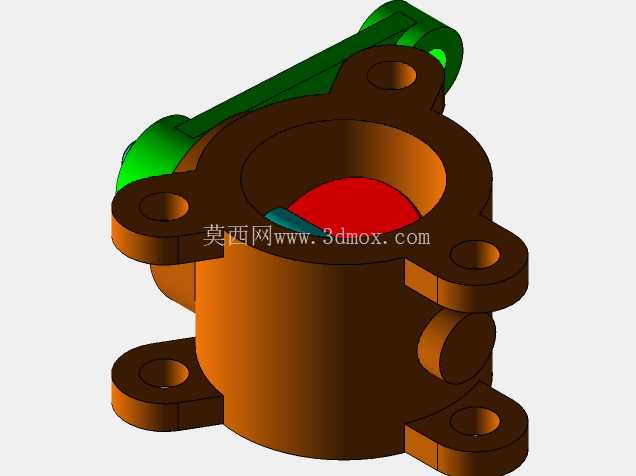

　　在市政给排水、化工流体输送、暖通空调循环水等管路系统中，蝶阀作为截流与调节类核心阀件，其传动连杆的结构合理性直接决定阀板启闭的同步性与长期运行可靠性。本次呈现的蝶阀组件连杆结构，主要适配中小口径中线蝶阀的手动或蜗轮驱动端，承担将驱动端扭矩传递至阀板转轴的核心作用，避免阀板启闭过程中出现卡滞、偏移或密封面磨损不均的问题。从结构设计逻辑来看，该连杆采用双端同轴轴套连接形式，一端对接驱动执行器的输出轴，另一端匹配阀板的转动轴，中间连接臂采用等截面加强筋结构，在保证整体扭转刚度的前提下，尽可能降低构件自身重量，减少驱动端的无效扭矩损耗。

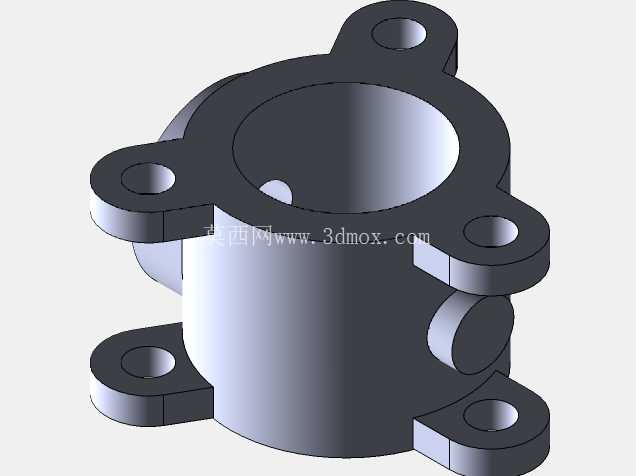

　　设计过程中优先考虑了安装边界的适配性：两端轴套的内孔公差严格按照阀件常用转轴的配合等级选取，既保证装配时的顺畅推入，又避免运行过程中出现轴孔间隙过大导致的传动回程差；轴套外侧的止动卡槽结构，可直接匹配常规的平键或销钉固定方式，无需额外加工定制连接件，适配市面多数通用蝶阀的安装接口尺寸。连接臂的截面厚度经过扭矩校核，在额定1.6MPa管路压力下，阀板全开至全关行程中，连杆承受的最大扭转应力远低于常用铸钢或铝合金材料的许用应力值，长期交变载荷下不会出现塑性变形或断裂风险。实际应用场景中，这类连杆结构常被用于替换老旧蝶阀的损坏传动件，或是作为非标定制蝶阀的传动部件使用：在暖通系统的冷冻水、冷却水管路中，连杆需要耐受长期的潮湿环境，结构表面无复杂凹槽死角，不易积留水垢或锈蚀杂质，日常维护仅需定期在轴套位置加注润滑脂即可；在化工弱腐蚀介质管路中，该结构可直接适配衬氟蝶阀的传动端，连接臂的平直外形不会与阀体外壁的加强筋或旁通管路产生安装干涉，安装时无需额外调整管路排布或切割周边构件。

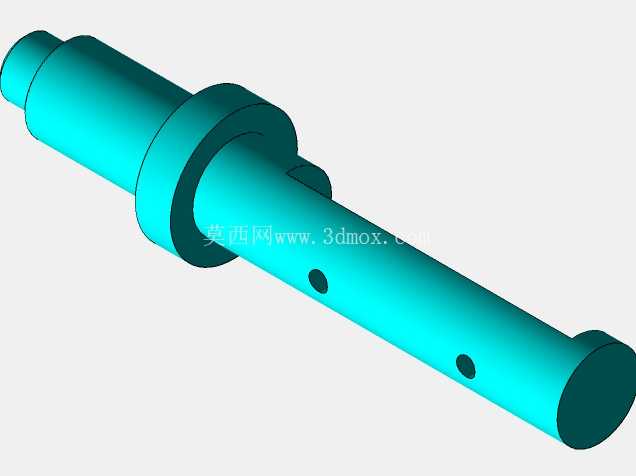

　　从建模细节来看，两端轴套的同轴度公差在三维建模阶段就做了装配约束验证，模拟装配后轴套中心线的偏移量控制在阀件行业允许的公差范围内，避免实际装配后出现转轴别劲、启闭力矩陡增的问题；连接臂与轴套的过渡位置采用圆角过渡，减少应力集中点，即使在频繁启闭的工况下，过渡位置也不会出现疲劳裂纹。不同于部分定制化阀件的异形连杆，该结构的外形尺寸完全贴合通用蝶阀的安装空间要求，连杆总长度、轴套外径、连接臂宽度等参数均参考常用DN50-DN150口径蝶阀的传动腔空间设计，安装时无需对阀体的传动腔进行扩孔或切削，直接替换原有连杆即可完成维修或装配。

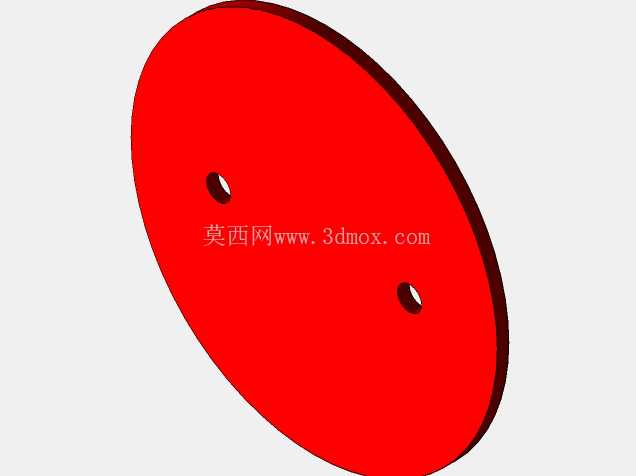

　　在流体调节工况下，连杆的传动精度直接影响阀板的角度控制精度，该结构的轴孔配合间隙控制在极小范围内，阀板角度调节的回程差可控制在1度以内，能够满足对流量调节精度有一定要求的管路系统使用，比如中央空调的水系统平衡调节、化工配料管路的流量配比调节等场景，都能通过该连杆稳定传递驱动扭矩，保证阀板角度长时间保持在设定位置，不会因为管路流体的脉动冲击出现阀板偏移、流量波动的问题。此外，结构设计时充分考虑了加工工艺性，连接臂与两端轴套可采用一体铸造成型后再做机加工，也可采用型材焊接后加工轴孔，两种加工方式都能轻松达到设计要求的尺寸精度，无需复杂的专用工装夹具，适合批量生产或是单台维修件的快速加工。
