双孔铰接式连杆传动构件结构设计

在流体管路控制、轻工输送设备、小型工程机械的执行机构传动链路里，这类双端带孔的铰接连杆是很常见的力传递构件，很多人会把它和普通的传动连杆混淆，实际上它的结构设计完全围绕铰接转动的低摩擦、长寿命需求做了针对性优化，并非简单的板件开孔加工。从实际应用场景来看，这类构件常配套在蝶阀的驱动执行端，连接阀杆驱动柄和手动操作机构或者气动执行器的输出端，把执行端的直线或者旋转位移转化为阀板的90度回转动作，实现管路的通断或者流量调节；除此之外，在小型输送线的挡料机构、轻工设备的翻盖联动结构、工程机械的操作杆传动链路里，也能看到同结构原理的铰接连杆，核心作用都是在两个有相对转动需求的铰接点之间传递固定长度的力臂，避免传动过程中出现行程偏差。

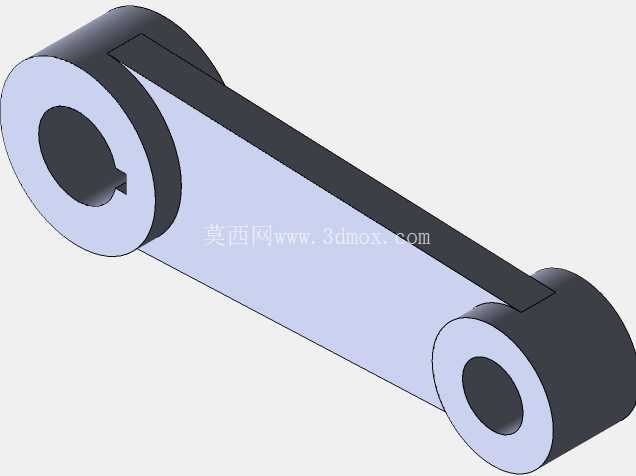

从功能特性上看，这个构件的两端同轴设计的带台阶铰接孔，是整个结构的核心功能区，孔壁的厚度做了加厚处理，相比等厚度板件直接开孔的结构，加厚的孔壁可以大幅提升铰接位置的抗挤压能力，毕竟铰接位置会持续承受销轴传递的交变载荷，尤其是蝶阀启闭过程中，阀板受到介质压力产生的反作用力会全部作用在连杆两端的铰接孔位置，如果孔壁厚度不足，长期运行后很容易出现孔壁磨损失圆，导致阀板启闭角度不到位，出现内漏问题。两端的铰接孔外侧都做了凸台结构，这个设计一方面是为了增加孔的轴向配合长度，让销轴和孔的接触面积更大，降低单位面积的接触压强，减少磨损速率；另一方面凸台结构可以在安装时给铰接处的润滑衬套留出安装空间，不需要额外在连杆板体上加工衬套沉孔，简化了加工工序，同时也能避免衬套受压后从孔内脱出。

设计思路上，整个构件没有做多余的减重或者造型设计，中间的连接臂采用了等宽度的矩形截面，截面厚度根据两端铰接孔的受力载荷做了匹配，既不会因为截面过薄导致传动过程中连杆出现弯曲变形，也不会因为截面过厚造成材料浪费、整体重量过大。连接臂和两端凸台的衔接位置做了大圆弧过渡，没有采用直角衔接，这是因为直角位置在交变载荷作用下很容易出现应力集中，长期运行后会从直角位置萌生疲劳裂纹，最终导致连杆断裂，大圆弧过渡可以把衔接位置的应力分散到更大的区域，大幅提升构件的疲劳寿命。两端铰接孔的中心距是这个构件最核心的尺寸参数，这个尺寸直接决定了传动过程中的行程比，在配套蝶阀设计时，中心距的公差需要控制在很小的范围内，如果中心距偏大，会导致阀板无法完全开启，流道通径达不到设计要求；如果中心距偏小，会导致阀板关闭过位，密封面被过度挤压，提前出现密封磨损失效的问题。

从安装边界来看，两端铰接孔的内径尺寸需要和配套的销轴直径做间隙配合，间隙量控制在0.02mm到0.05mm之间，既可以保证铰接转动时没有卡滞，也不会因为间隙过大导致传动过程中出现空行程，影响启闭的控制精度。安装时两端铰接孔的端面需要和配套的铰接支座端面保留0.1mm左右的间隙，避免转动过程中出现端面摩擦，增加操作力矩。整个构件的外轮廓没有突出的棱角，所有非配合面的边缘都做了倒角处理，一方面是为了避免安装过程中划伤操作人员，另一方面也可以去除加工过程中产生的毛刺，防止毛刺脱落进入铰接位置造成磨损。在实际选型配套时，除了中心距和孔径参数，还需要核算连杆的抗拉强度，根据阀门的公称压力、通径大小计算出阀杆需要的驱动力矩，再反推连杆需要承受的最大拉力，确保连杆在最大载荷下的变形量在允许范围内，不会出现塑性变形。这类铰接连杆的结构看似简单，但每一处尺寸设计都和实际运行的可靠性直接相关，没有多余的设计冗余，每一个结构特征都对应了实际运行中的具体需求。
