带侧孔凸台一体式法兰连接结构

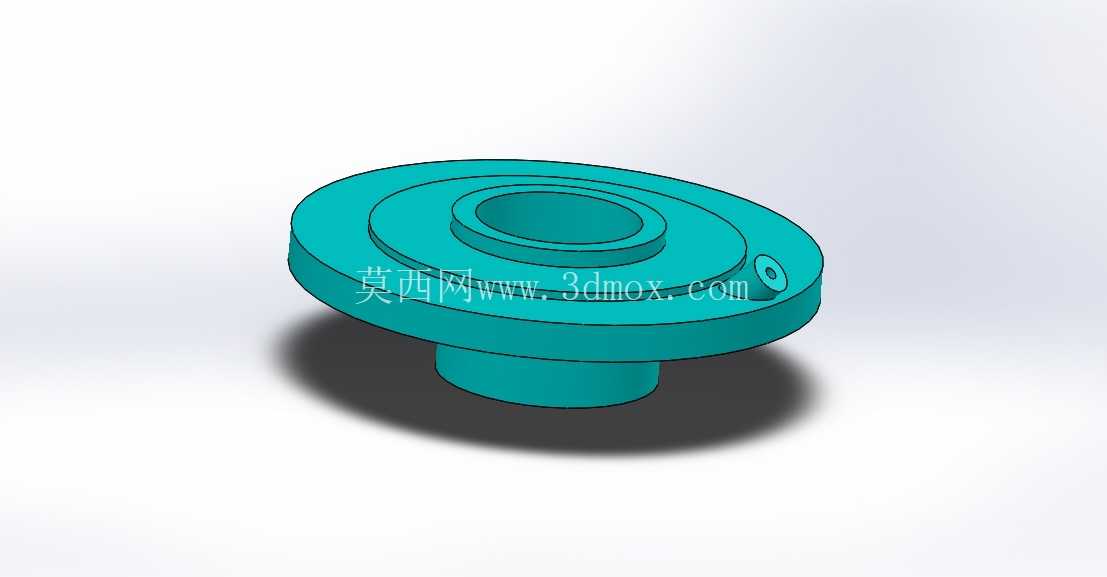

　　从结构设计逻辑来看，这款法兰采用了一体成型的凸台结构，下端的圆柱凸台长度根据对接管路的插入深度做了匹配设计，凸台外径与对接管路的内径采用H7/h6的间隙配合公差，安装时可以直接将凸台插入管路端口，既能够起到安装导向的作用，又能在密封面受压时分担部分径向载荷，减少密封垫片被挤压溢出的概率。法兰盘的密封面没有采用突面全平面设计，而是在靠近中心孔的位置做了一圈浅凹槽，安装时配套O型密封圈可以嵌入凹槽内，相比传统的石棉垫片或金属缠绕垫，这种密封结构在0.6-1.6MPa的低压工况下密封可靠性更高，同时不需要太大的螺栓预紧力就能实现密封，适合薄壁管路的连接场景，避免螺栓预紧力过大导致管路端口变形。在流体输送管路系统、小型液压动力单元、低压气动控制回路的现场安装场景里，这类带单侧定位孔的凸缘法兰是解决轴向空间受限位置管路对接的常用零件，区别于常规平焊法兰的对称螺栓孔布局，这款法兰在盘体单侧预留了小直径定位销孔，适配现场安装时需要防转定位的工况，比如靠近设备侧壁、相邻管路间距不足15mm的狭窄安装位，不需要额外加工止口就能通过销孔配合完成周向固定，避免管路长期受振动影响出现螺栓松动、密封面错位渗漏的问题。

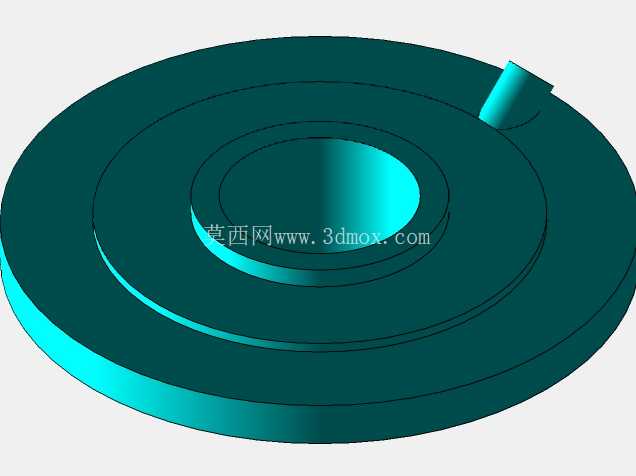

　　从安装边界尺寸来看，法兰盘的整体外径控制在常规同通径平焊法兰的85%左右，盘体厚度比标准法兰减薄2mm，但是在螺栓孔位置做了局部加厚的凸台，既保证了螺栓连接位置的结构强度，又整体降低了零件的重量，在轻量化要求较高的移动设备、小型实验装置的管路系统里，这种结构可以有效减少整体管路的负重。侧部的定位销孔位置做了小范围的沉台设计，安装定位销时销头不会突出法兰盘表面，避免和相邻的管路支架、设备外壳产生干涉，中心通孔的内壁粗糙度控制在Ra3.2，既可以满足流体介质的流通阻力要求，又不需要做额外的内壁抛光处理，平衡了加工成本和使用性能。

　　在实际选型应用中，这类法兰常用来对接小型气动阀、传感器取压管路、设备润滑油路的连接位置，相比标准法兰，它的安装空间要求更小，不需要预留对称的扳手操作空间，单侧的定位孔可以和设备本体上的定位销配合，安装时不需要反复调整法兰的周向角度，能够有效缩短现场装配的时间。设计建模过程中，需要重点关注凸台与法兰盘连接位置的圆角过渡，这里采用R2的内圆角，避免应力集中导致法兰在受压时出现根部开裂，同时螺栓孔的中心圆直径要和对接端的法兰孔位完全匹配，定位销孔的位置公差控制在±0.1mm以内，保证安装时能够顺利对位。

　　密封凹槽的深度根据所选O型圈的线径做匹配设计，通常凹槽深度为O型圈线径的70%-80%，保证密封圈受压后有足够的压缩量实现密封，同时不会因为压缩量过大导致密封圈永久变形失效。另外，法兰下端凸台的端面做了1×45°的倒角，既方便插入对接管路，又可以去除加工毛刺，避免安装时割伤管路内壁的密封层。在实际工况验证中，这类法兰在常温工况下，配套丁腈橡胶O型圈可以耐受普通液压油、压缩空气、冷却水等常见介质，若应用在弱腐蚀介质场景，只需要更换氟橡胶密封圈即可，不需要调整法兰的整体结构，通用性较强。
