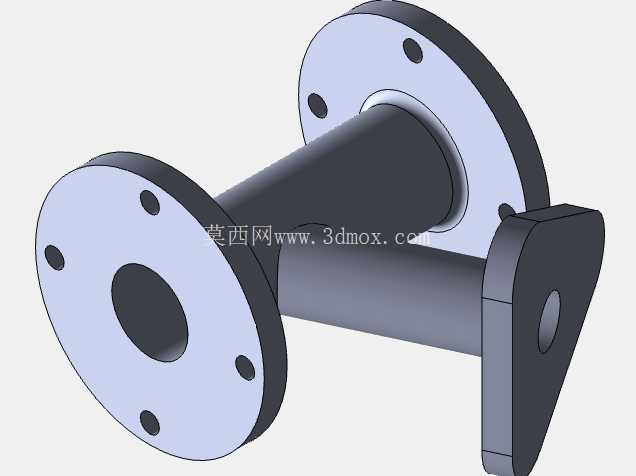

带侧支接口的双法兰连接管道结构

　　这类带侧支接口的双法兰管道结构，在常规流体输送管路系统里属于很常见的分支转接构件，日常在化工介质输送、厂区循环水回路、低压气动管路布设、小型工艺设备的外接管路中都能见到它的应用场景。不同于普通直通法兰管道，它在主管路的侧壁额外集成了一个带安装面的支管接口，不需要额外加装三通管件就能实现单路主管向侧方支路的介质分流，能减少管路系统里的连接密封点位，降低长期运行过程中介质泄漏的概率。从结构设计逻辑来看，两端的圆形法兰采用标准螺栓孔布局，法兰端面预留了密封垫片的安装贴合面，安装时可以直接和同通径的法兰阀件、泵组接口、设备腔体法兰端面对接，不需要额外做转接加工。

　　主管身采用等径直筒结构，介质在主管内流动时的沿程阻力更小，不会因为通径突变产生额外的压损，适合对管路压降有要求的连续输送场景。侧壁的支管接口采用三角加强式安装座结构，安装座和主管外壁之间做了圆弧过渡处理，避免焊接或者一体成型时出现应力集中的问题，支管的内孔和主管内腔完全贯通，侧接口可以用来接压力表、温度传感器、小型支路引流管，或者是接排气、排污的辅助管路。在实际安装边界上，两端法兰的螺栓孔采用圆周均布设计，安装时不需要刻意调整周向角度就能对准螺栓孔，侧方的安装座突出主管外壁的尺寸经过核算，不会和相邻的管路支架、周边设备外壳产生安装干涉，安装座上的通孔轴线和主管轴线保持垂直，能保证侧接配件安装后的受力方向均匀，不会因为侧向受力导致连接部位开裂。

　　设计这类结构的时候，首先要匹配两端法兰的公称通径和压力等级，保证法兰连接尺寸和现有管路系统的标准件完全兼容，其次要核算侧支接口的位置，既要保证侧接配件有足够的操作安装空间，也要避免侧接口距离法兰端面太近，影响法兰螺栓的拧紧操作。主管的壁厚选取要匹配管路的设计工作压力，法兰和主管连接的位置做了加厚过渡处理，避免管路在承压运行时，法兰和筒体连接的位置出现应力开裂。侧支安装座的厚度要满足侧接配件的螺纹旋合深度要求，安装座的贴合面做了铣平处理，能保证侧接配件安装后的密封性能，不会出现介质从侧接位置渗漏的问题。

　　在实际工况使用中，这类结构可以替代“直通管道+三通”的组合安装方案，减少两个法兰连接点位，不仅能缩短管路安装的总长度，还能减少密封垫片的使用数量，降低后期管路维护的成本。对于需要在管路上加装检测元件的场景，这种集成侧支的管道不需要在现场对管道进行开孔焊接，能避免现场焊接作业带来的焊渣残留、焊接变形、防腐层破坏等问题，直接预装完成后就可以拿到现场组装，特别适合在洁净管路、防爆作业区等不允许现场动火施工的场景使用。结构的流道内部做了顺滑过渡处理，主管和侧支接口的相贯位置没有尖锐棱角，介质流经的时候不会产生明显的紊流，也不容易在相贯位置残留介质杂质，适合输送带有少量细小颗粒的流体介质，减少管路内部的淤积堵塞风险。安装时需要注意，两端法兰对接时的密封垫片要对准内孔，不能让垫片突出到流道内部，侧支接口安装配件时要控制拧紧力矩，避免力矩过大导致侧支安装座出现变形开裂。
