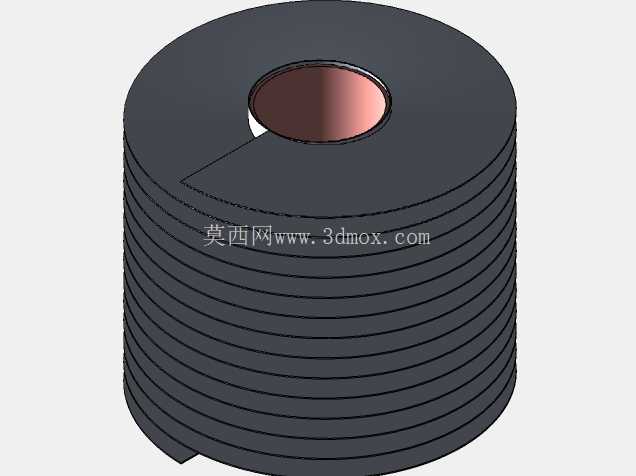

带铝制散热翅片的铜基换热管路结构

在工业换热、小型制冷系统、电子设备散热回路这类需要高效热交换的场景里，管翅式换热结构是应用占比极高的核心部件，这次建模的铜管配铝翅片结构，就是这类换热组件里最典型的基础单元。实际工况里，这类结构常被用在小型风冷冷凝器、设备散热冷排、通讯基站局部散热模块中，核心作用是通过扩展换热面积，让管内流动的冷却介质和外部空气完成快速热量传递，避免核心工作部件因积热出现性能衰减或失效。

从结构功能来看，内部的铜管作为冷却介质的流道，本身铜材质的导热系数远高于常规金属，能快速把管内流体携带的热量传导到管壁外侧；外部套合的铝翅片则是通过冲压成型的薄片结构，沿着铜管轴向等距排布，把原本只有铜管外壁的有限换热面积放大数倍甚至十数倍，空气流经翅片间隙时，就能和翅片表面充分接触带走热量。建模过程中需要重点控制翅片的翻边尺寸，这个翻边是翅片和铜管外壁紧密贴合的关键结构，翻边的内径公差要和铜管外径形成合理的过盈配合，实际生产中是通过机械胀管的工艺让铜管产生微量塑性变形，把翅片牢牢涨紧在管外壁，消除两者之间的接触热阻，如果配合间隙控制不当，会直接导致换热效率骤降，甚至长期使用后翅片松动移位。

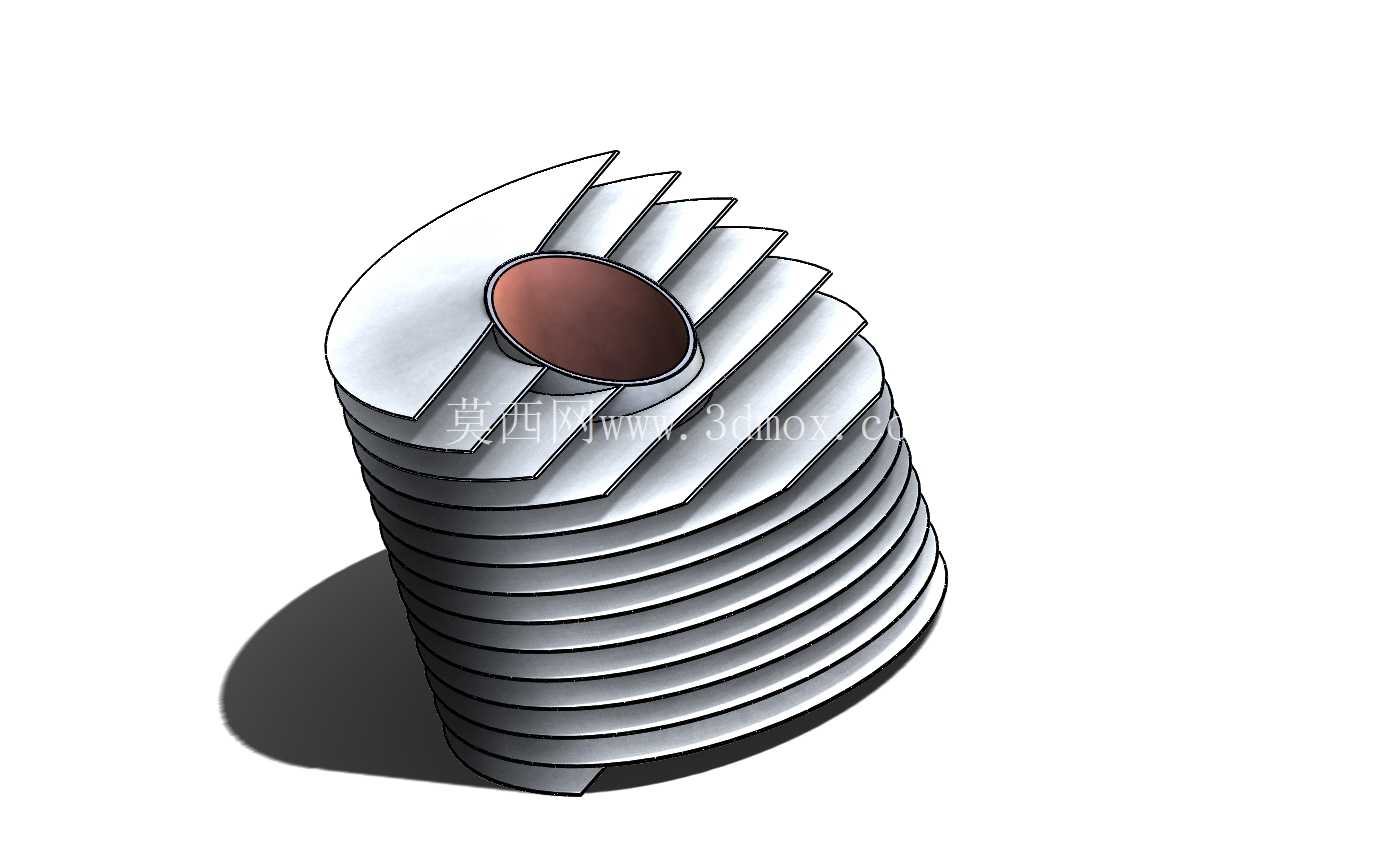

设计这类结构的时候，首先要匹配系统的换热功率需求确定铜管的通径，通径大小直接决定管内冷却介质的流量上限，通径过小会导致介质流阻过大，增加循环泵的负载，通径过大则会让介质在管内流速过低，反而降低管内的对流换热效率。翅片的间距设计需要结合使用场景的粉尘浓度、风速条件调整，在粉尘较多的工业环境下，翅片间距不能过小，否则很容易被积灰堵塞风道，导致散热能力快速衰减；而在洁净的电子设备散热场景里，可以适当缩小翅片间距，在有限的安装空间内获得更大的换热面积。翅片的外形采用切边圆形结构，是为了适配圆形安装腔体的空间限制，相比完整的圆形翅片，单侧切边的设计可以避开安装位的结构干涉，同时不会过多损失有效换热面积，翅片的厚度控制在0.1-0.3mm区间，过厚会增加不必要的材料成本和结构重量，过薄则会导致冲压成型时翅片容易变形，胀管过程中出现翅片倒伏的问题。

安装边界上，这类换热单元的轴向长度需要匹配安装腔体的深度，铜管两端需要预留足够的管路连接段，用来和系统的进出液管路完成焊接或快接装配，翅片组的整体外径要比安装腔体内径小2-5mm，预留出装配间隙同时避免翅片边缘和腔体内壁刮蹭变形。实际建模时需要还原翅片和铜管的配合关系，每一片翅片的翻边都要和铜管外壁完全贴合，不能出现建模上的缝隙，否则后续做热仿真分析时会因为接触设置错误得到完全偏离实际的仿真结果。另外翅片的冲压圆角、翻边处的应力集中位置也需要在模型里体现，这些细节会直接影响后续结构强度校核的准确性，尤其是在有振动的工况下，翅片根部如果存在应力集中，长期运行后很容易出现翅片断裂脱落的问题。

这类结构看似简单，实际每一个尺寸参数都和最终的换热性能、结构可靠性直接相关，建模过程中不能只做外观上的形似，必须结合实际生产工艺和工况需求还原各个结构细节，才能让三维模型具备实际的工程参考价值，不管是用来做换热系统的方案选型，还是后续的生产工艺设计、热仿真模拟，精准的三维模型都是提升设计效率、减少试错成本的基础。
