H型梁夹钣金夹持固定连接件结构

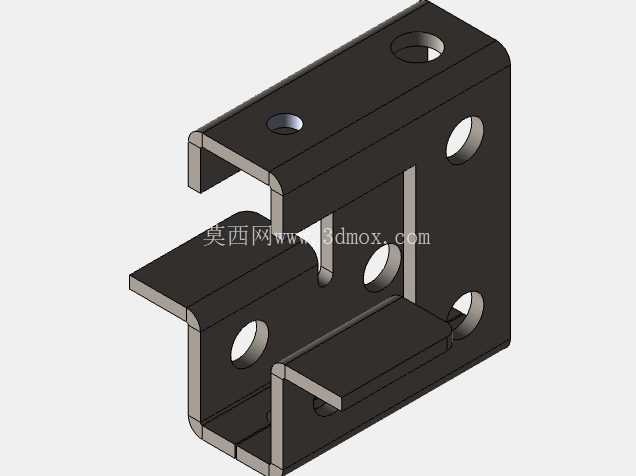

　　这款H型梁夹是工业现场型材安装、管线排布、附件挂载场景中常用的夹持类连接件，日常在通讯基站走线架安装、工业设备机架附件固定、轻型管线沿H型钢梁铺设的作业中使用频率极高，区别于传统焊接固定的方式，这类梁夹不需要在型材母材上动火钻孔，不会破坏钢梁的原有防腐层与结构强度，安装后可灵活调整位置，适配现场施工中经常出现的挂载点位变更需求。从结构设计来看，整体采用钣金折弯一体成型工艺，主体为带安装法兰面的C型夹持槽结构，法兰面预留四个对称分布的安装通孔，可通过螺栓直接挂载待固定的支架、线卡、设备挂耳等部件，夹持槽的开口尺寸适配标准H型钢的翼缘厚度，槽体顶部预留两个顶丝安装孔，安装时将C型槽卡入H型钢翼缘后，拧紧顶丝即可让梁夹与钢梁紧密贴合，依靠顶丝的顶紧力与槽体和翼缘的摩擦力实现固定，可承受垂直与水平方向的静载荷，满足轻型挂载的受力要求。

　　设计过程中重点考量了钣金加工的工艺可行性，所有折弯处均预留了合理的折弯内R角，避免折弯时出现应力集中导致的板材开裂问题，所有安装孔的孔位均避开折弯线，预留了足够的螺栓安装操作空间，法兰面的四个安装孔采用对称排布设计，既可以适配不同规格的挂载件孔距，也能保证安装后受力均匀，不会出现单侧受力导致的梁夹倾斜、滑脱问题。从安装边界来看，这款梁夹的C型槽内净宽度匹配常规小规格H型钢的翼缘宽度，槽体深度可完全包覆翼缘边缘，避免安装后出现侧向窜动，整体外形紧凑，安装后不会占用过多钢梁周边的操作空间，在多排管线并行排布的场景中，相邻梁夹不会出现安装干涉，可根据挂载重量灵活调整梁夹的布置间距，单组梁夹可满足常规通讯线缆、小型接线盒、轻型传感器支架的挂载需求。

　　实际使用中，这类梁夹常搭配六角头顶丝使用，顶丝端部可加装防滑垫片，增大与钢梁表面的摩擦力，在有振动的设备周边安装时，可在顶丝位置加装防松螺母，避免长期振动导致顶丝松动脱落，相比传统的U型螺栓夹持结构，这款一体折弯的H型梁夹与H型钢翼缘的贴合面积更大，受力分布更均匀，不会出现U型螺栓长期受力后变形、切割钢梁防腐层的问题，后期维护调整时，仅需松开顶丝即可滑动调整梁夹位置，不需要完全拆卸部件，大幅降低了现场施工与后期改造的工作量。

　　在通讯设备安装场景中，这类梁夹常被用于基站塔架H型钢上的馈线卡固定、RRU设备辅助挂点安装，不需要在塔架构件上钻孔，符合通讯塔架安装的相关规范要求，避免钻孔导致的塔架构件防腐失效、结构强度下降问题；在工业厂房内部，这类梁夹可用于H型钢结构厂房下的照明灯具挂载、压缩空气管路固定、消防管线支架安装，可适配不同涂层厚度的H型钢，安装后不会破坏厂房钢结构的原有防火防腐涂层，减少后期钢结构维护的成本。结构设计时还考量了不同使用环境的适配性，板材厚度经过受力核算，可满足额定挂载重量下的刚度要求，受力后槽体不会出现过度张开变形，所有边角均做了去毛刺处理，避免安装作业时划伤施工人员，孔位公差控制在合理范围内，适配标准规格的螺栓紧固件，不需要现场二次扩孔即可完成安装。
