标准尺寸菱形排水井盖结构设计

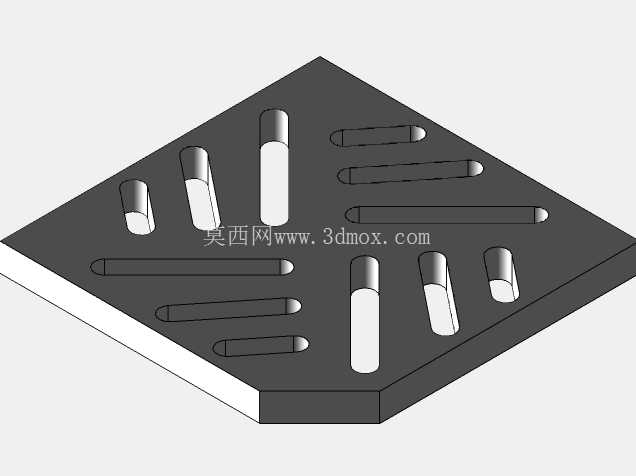

　　这款菱形结构的井盖构件，主要适配市政道路、小区巷道、厂区户外的方形检查井安装场景，日常承担地面雨水导排、井下作业防护的核心功能，区别于常规圆形井盖的适配场景，这类菱形盖板更多对应斜向排布的管线井、边角位置的排水井，能更好适配路口转角、建筑散水坡边缘的安装边界，避免圆形盖板在斜角安装位出现的边缘贴合不严、边角突出绊行的问题。从结构设计逻辑来看，整体采用等厚钢板类实体结构，板面做了两类镂空槽设计：一类是沿菱形对角线方向排布的长圆型排水槽，槽体两端做圆弧过渡，避免直角位置应力集中导致的板面受压开裂，槽宽控制在常规排水需求的合理区间，既能保证大流量雨水快速下泄，也能避免较大体积的落叶、杂物直接掉落井内造成管道堵塞；另一类是靠近菱形边角位置的短圆槽与长槽组合排布，兼顾边角区域的排水效率，同时保证板面的受力筋带连续完整，不会因为镂空过多降低整体承载能力。

　　板面的镂空槽全部做了直壁贯通设计，没有额外的倒角或收口结构，一方面降低加工时的走刀复杂度，不管是采用板材激光切割后焊接成型，还是直接铸造成型，都能减少工艺步骤，降低生产制造成本；另一方面直壁槽的过流截面没有缩径，排水过程中不会因为槽壁斜度造成杂物卡塞，日常运维清理时也更容易捅透堵塞的杂物。从安装边界来看，整体菱形轮廓的边长匹配常规4s规格检查井的井口内沿尺寸，安装时直接搭放在井口的承重台肩上，盖板厚度满足人行区域、非机动车通行区域的承载要求，板面没有额外的凸起防滑纹，依靠镂空槽的边缘形成自然的防滑构造，行人或非机动车辆通行时，轮胎、鞋底接触到槽体边缘能形成足够的摩擦力，雨天积水时也不会因为板面过于光滑造成打滑。

　　设计时特意将受力筋带沿菱形的两个对角线方向布置，也就是镂空槽之间的实体部分，形成十字交叉的主受力骨架，当板面承受竖向荷载时，荷载能沿着筋带快速传递到四个边角的支撑台肩上，避免板面中部出现过大的挠曲变形，相比同厚度、同开孔率的方形平板盖板，这种菱形排布的筋带受力路径更短，材料利用率更高，在相同承载要求下能适当降低板材厚度，控制整体构件重量，方便后期运维时的开盖作业。

　　这类盖板在实际应用中，除了常规的雨水井使用，也可适配户外电缆井、通讯井的井口防护，只需要调整镂空槽的开孔率，就能满足不同井室的通风或防护需求，比如电缆井使用时可以适当缩小槽宽，避免小动物进入井内啃咬线缆，通讯井使用时可以调整槽体位置，避开井内线缆的上架位置，防止雨水直接滴落到线缆接头位置造成绝缘故障。从建模逻辑来看，整个构件没有复杂的曲面特征，全部采用拉伸、切除的基础特征完成，特征树顺序清晰，先绘制菱形轮廓的草图拉伸成基础板体，再分别绘制不同长度的长圆槽草图做贯通切除，最后对所有锐边做极小的圆角处理，避免加工和安装过程中锐边割伤作业人员，这种建模方式也方便后续做参数化调整，只需要修改菱形的边长、板厚、槽体的长度和宽度参数，就能快速生成适配不同井口尺寸的系列化盖板模型，不需要重新绘制整体结构，能大幅提升同系列产品的设计效率。在实际选型匹配时，需要注意井口的支撑台肩宽度要满足盖板搭接长度要求，每个边的搭接长度不小于50mm，避免安装后盖板受荷载时出现移位、坠落的风险，同时板面的标高要比周边地面低2-3mm，形成自然的找坡，引导雨水流向盖板的镂空槽位置，避免周边区域出现积水。
