洁净室用D900方圆结构电动防火阀

在洁净室这类对通风管控、防火隔断有严苛要求的建筑场景中，通风管路的防火隔断部件一直是机电安装环节的核心选型对象，这款方圆结构的电动防火阀，正是针对高洁净要求场景的通风防火需求开发的管路部件。日常通风工况下，阀门保持常开状态保障洁净室的送排风通路顺畅，维持室内压差与换气次数符合洁净度等级要求；当管路内气流温度异常升高达到防火动作阈值时，阀门可通过电动执行机构快速驱动阀瓣闭合，切断管路内的烟气与火焰蔓延路径，避免火情通过通风系统扩散到相邻洁净区域，兼顾日常通风功能与应急防火隔断的核心作用。

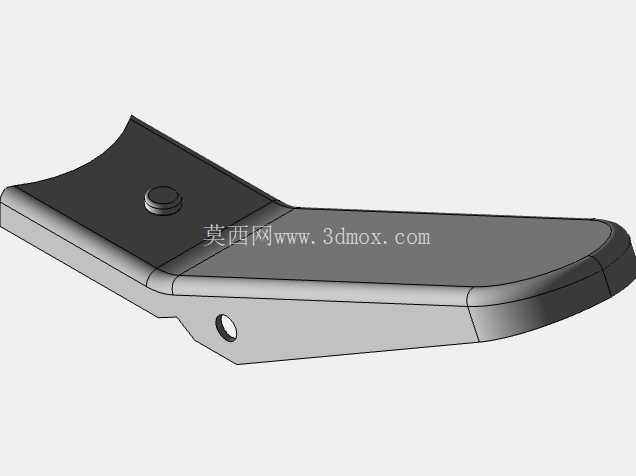

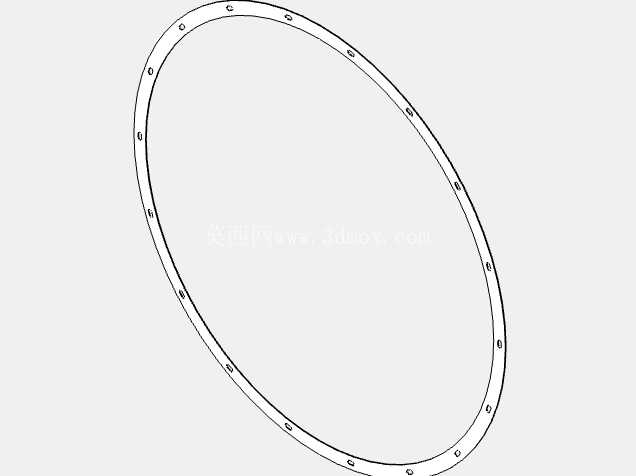

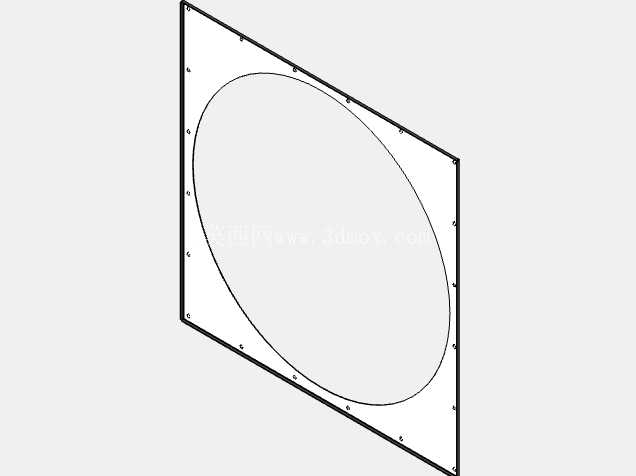

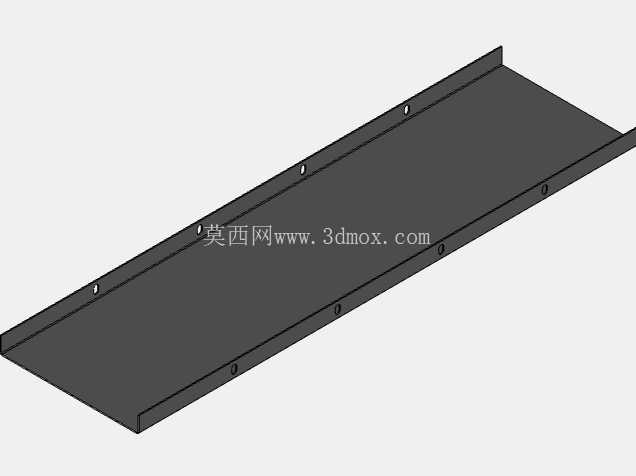

从结构设计逻辑来看，这款阀门没有采用常规全通径圆形阀的单阀瓣结构，而是选用两个独立的单元阀组组合而成，两个阀组分别固定在上方的变圆扣板上，这种拆分式的阀组设计一方面可以降低大规格阀门单阀瓣的转动扭矩需求，让电动执行机构的选型更紧凑，避免大扭矩执行机构带来的成本上升与安装空间占用问题；另一方面，双阀组的闭合同步性经过结构匹配调试，闭合后的密封面贴合度更均匀，能减少漏风率，满足洁净室管路的密封性要求，避免未经过滤的空气通过阀缝渗入洁净区域。阀门的接口采用圆形法兰结构，可直接与同规格的圆形通风风管法兰对接，法兰的螺栓孔位匹配常规通风法兰的开孔标准，现场安装时不需要额外做转接件，能直接适配现有洁净室通风管路的安装接口，降低现场施工的改造成本。

尺寸参数上，这款阀门的公称规格为D900，适配直径900mm的圆形通风管路，阀体整体厚度为310mm，这个厚度尺寸是结合阀瓣转动行程、执行机构安装空间以及洁净室吊顶内的管路安装空间综合确定的，在保障阀瓣有足够转动空间实现完全开闭的前提下，尽可能压缩阀体的轴向厚度，减少在吊顶夹层内的空间占用，适配洁净室普遍紧凑的吊顶管线排布需求。材质方面，阀体整体选用SUS304 2B不锈钢板材加工，这种材质表面光洁度高，不容易积尘，同时耐消毒试剂腐蚀，能耐受洁净室日常的熏蒸、擦拭消毒作业，不会因为长期接触消毒介质出现锈蚀掉屑的问题，符合洁净环境的材质选用要求。

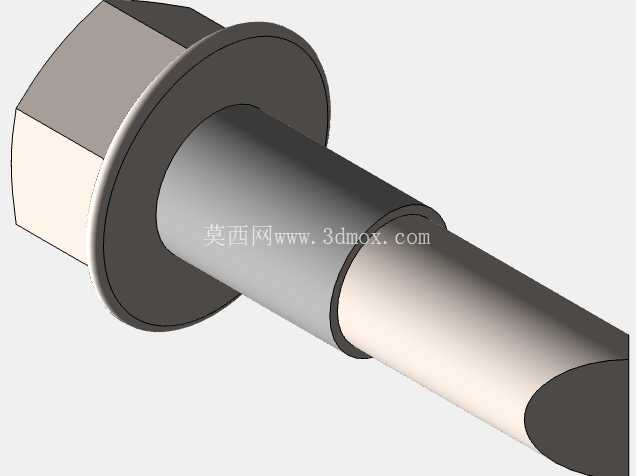

建模过程中，考虑到这类大规格阀门的标准件数量较多，若将所有六角螺钉等标准件全部装配到模型中，会大幅占用模型的运行内存，拖慢装配体的打开、转动与工程图生成速度，因此建模时仅保留了阀体、阀瓣、法兰、扣板等核心结构件，未装配M8×20规格的六角螺钉等标准件，结构设计人员在使用该模型做管路排布碰撞检查时，可以根据实际的法兰螺栓孔位自行调用对应标准件库的螺钉模型完成装配，不会影响整体的管路布局校验工作。从安装边界来看，这款阀门安装时需要在阀体一侧预留足够的电动执行机构检修空间，同时要保证阀瓣转动范围内没有其他管线、结构件遮挡，避免阀瓣动作时出现卡滞；法兰对接时需要在密封面加装不产尘的密封垫片，保障连接位置的密封性，避免影响洁净室的压差控制。在实际项目选型中，这款阀门主要用于洁净室的送风干管、排风支管位置，也可用于其他对通风洁净度、防火要求较高的医药生产车间、精密电子加工车间等建筑的通风系统中，相比普通的镀锌钢板防火阀，不锈钢材质的结构更适配高洁净场景的使用需求，双阀组的结构也让大规格阀门的动作可靠性更高，减少日常运维中的故障概率。
