多叶片联动式通风百叶阀结构设计

　　在冶金产线的除尘风道、建材厂区的窑炉通风管路、电力行业的烟风系统、石化装置的通风配套、轻工车间的空调送风管网里，这类多叶片联动的通风百叶阀是风路系统里的核心调节部件，日常承担着管路通断、风量精准调节的功能，部分工况下也可作为隔断部件使用，配合执行器可实现远程自动控制，适配不同场景的通风调控需求。从结构设计逻辑来看，这款百叶阀采用框架式承载结构，外框采用折边加铆接螺栓的拼接形式，边框预留了均匀分布的安装孔位，可直接与同规格的风管法兰进行对接，不需要额外制作过渡连接件，安装时仅需匹配对应法兰的螺栓孔距即可完成固定，适配常规矩形通风管道的安装边界。

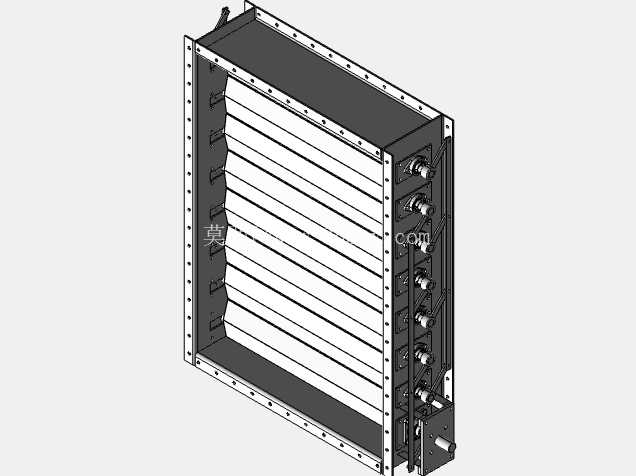

　　叶片采用同向排布的流线型薄板结构，每片叶片两端通过转轴与外框铰接，叶片侧边设置有密封胶条嵌槽，关闭状态下相邻叶片的搭接边可形成连续密封面，减少漏风率，满足通风系统的隔断密封要求。联动机构布置在阀体外侧面，每片叶片的转轴端都固定有联动拐臂，拐臂之间通过连杆进行铰接，仅需驱动最外侧的主动转轴，即可带动所有叶片同步转动，转动角度范围为0到90度，0度状态下叶片完全闭合阻断风道，90度状态下叶片完全开启达到最大通风截面积，中间角度可根据实际风量需求进行无级调节。

　　手动操作端设置有带刻度的调节手柄，可直观显示当前叶片的开启角度，方便现场操作人员根据工况快速调整开度，同时该结构预留了电动执行器的安装接口，可直接替换手动手柄加装电动执行机构，不需要对阀体主体结构进行二次加工，适配手动、自动两种控制模式的改造需求。从安装适配性来看，阀体的整体厚度控制在常规风阀的标准尺寸范围内，安装时不需要额外扩大管道安装空间，叶片转动过程中不会超出阀体的外轮廓边界，不会与管道内的其他部件产生运动干涉。结构细节上，所有转动铰接位置都设置有自润滑轴套，长期运行不需要频繁加注润滑脂，减少日常维护工作量，叶片表面做了平整化处理，风阻系数低，气流通过时不会产生明显的涡流噪音，适配对噪音控制有要求的通风场景。

　　在实际工程应用中，这类百叶阀可直接安装在水平或垂直的矩形通风管道上，既可以用于新风系统的风量分配，也可以用于除尘系统的支管风量调节，还可以在排烟系统中作为隔断阀使用，适用的介质为空气、含尘烟气等无强腐蚀性的气体，工作温度适配常规通风工况的温度范围。设计过程中充分考虑了生产加工的工艺性，外框板材可采用常规激光切割下料后折弯成型，叶片采用标准薄板冲压成型，所有零部件都可通过常规机加工、钣金工艺完成制作，不需要特殊的加工设备，配套的工程图可直接用于生产下料，装配流程简单，普通的钣金装配工人即可完成整阀的组装调试，不需要复杂的专用工装。阀体的密封结构在设计时兼顾了密封性和转动灵活性，不会因为密封件的预紧力过大导致叶片转动卡涩，也不会因为密封间隙过大导致关闭状态下漏风超标，经过实际工况验证，在常规通风压力下，关闭状态的漏风率可满足工业通风系统的通用要求。联动机构的连杆长度经过精准计算，保证所有叶片的转动角度完全同步，不会出现部分叶片开度不一致导致的气流偏流问题，确保风道内的气流分布均匀，避免因局部流速过快产生风道振动或噪音问题。
