实验室流体管路集成支撑固定支架

在实验室流体输送系统的搭建过程中，管路与功能元件的集成固定一直是容易被忽略却直接影响系统稳定性的环节，这款支撑结构正是针对小通量导电介质输送场景的集成固定需求设计。日常实验场景里，小口径流体管路往往需要搭配微型精密接头、迷你型过滤器完成介质导通与杂质拦截，零散的元件如果没有统一的支撑结构，不仅管路排布杂乱，多次插拔接头、更换过滤元件时很容易牵动管路造成接口松动，甚至引发介质泄漏，尤其是导电类实验介质一旦泄漏，还可能带来额外的实验安全隐患。

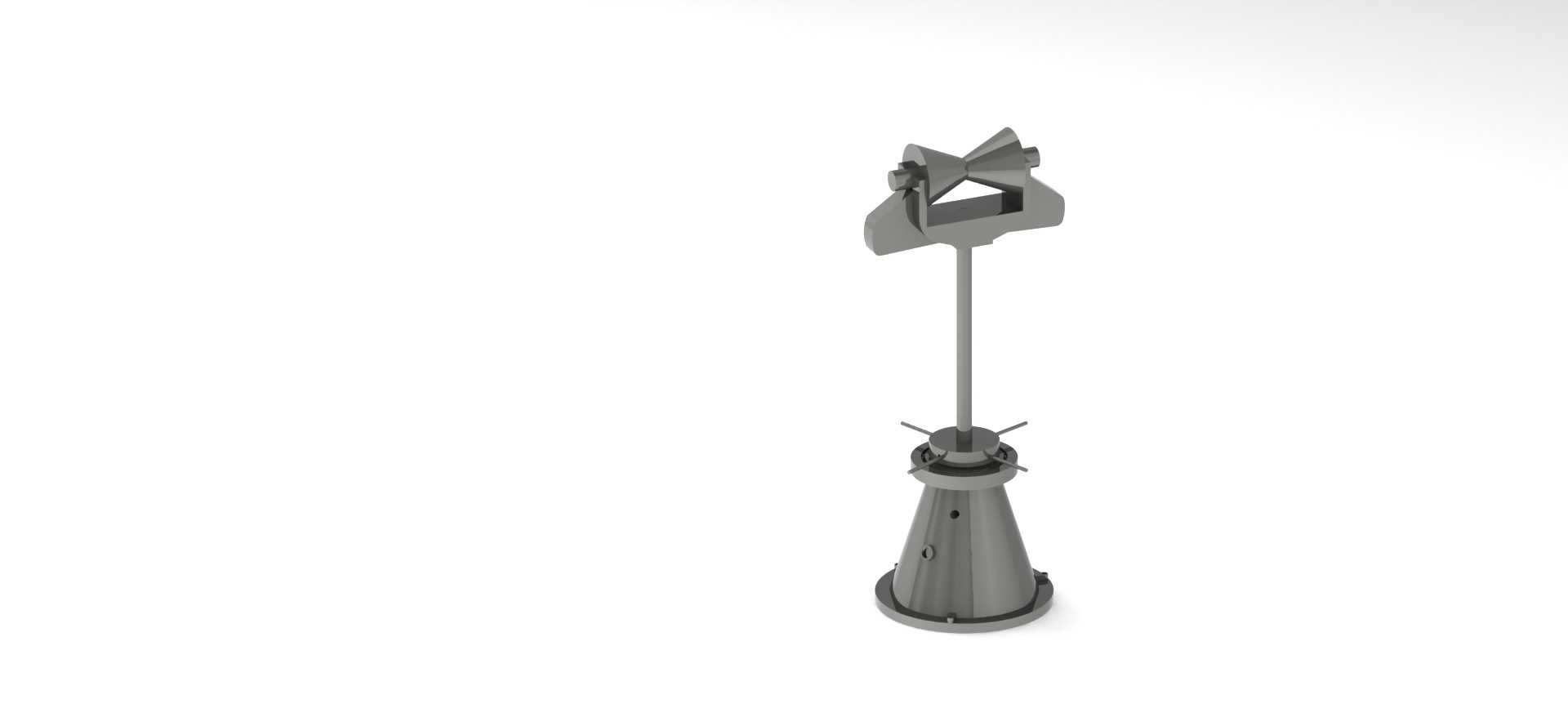

这款支撑结构采用立式长轴布局，底部为带安装孔的锥台形基座，锥台结构相比等径柱式底座拥有更好的抗倾覆能力，底部法兰边预留的安装孔可以通过标准紧固件直接固定在实验台架的型材安装面或者专用操作面板上，安装时需要注意基座底面与安装面的贴合度，避免出现倾斜导致上部元件受力不均。基座向上延伸出等径支撑长杆，长杆的长度经过匹配设计，既可以让上部安装的功能元件离开操作台面足够距离，预留出接头插拔、过滤器更换的操作空间，又不会因为杆长过长导致整体结构刚性不足，出现晃动偏移的问题。

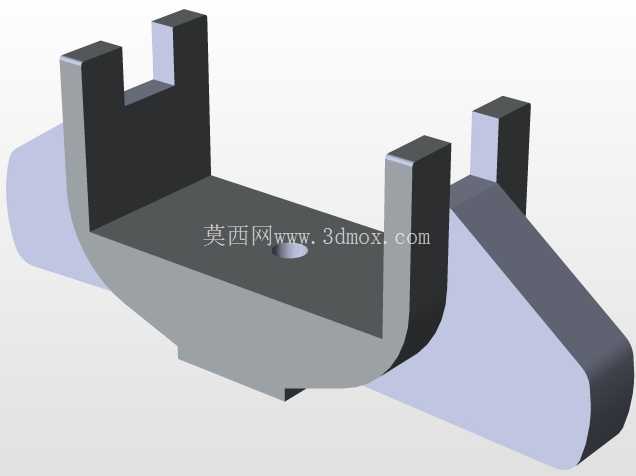

长杆顶部的集成安装座是整个结构的核心功能区域，安装座预留了与导电微型精密接头（M-572）、导电迷你微型过滤器匹配的安装位，不需要额外设计转接件就可以直接将两类元件固定在安装座上，让接头、过滤器与支撑结构形成一个刚性整体。安装座的结构做了避让设计，接头的管路插接方向、过滤器的滤芯更换方向都没有多余结构遮挡，日常操作时不需要拆卸整个支架就可以完成管路插拔、滤芯更换的常规维护动作。

从设计逻辑上看，这款结构没有采用复杂的可调机构，因为实验室固定工位的流体系统一旦搭建完成，元件的相对位置很少需要调整，一体化的固定结构相比多关节可调支架拥有更高的结构刚性，不会因为长期使用出现关节松动、位置偏移的问题，同时一体化结构的零件数量更少，加工与装配的难度更低，也减少了后期维护的工作量。结构的所有棱角位置都做了小圆弧过渡处理，避免实验操作过程中尖锐棱角划伤操作人员或者刮损管路外壁。

实际应用中，这款支架可以直接适配小通量的电化学实验管路、导电介质循环实验系统，将原本零散布置在台面上的接头、过滤器统一固定在指定位置，让整个管路系统的排布更加规整，也方便实验人员梳理管路走向，排查管路堵塞、接口泄漏等常见故障。安装时需要注意，基座的固定紧固件扭矩不需要过大，因为实验场景下的结构受力很小，过大的扭矩反而可能导致塑料材质的基座出现开裂，只要保证支架在受到常规管路插拔力时不出现偏移即可。支撑长杆与基座、顶部安装座的连接都采用了过盈配合加定位销的固定方式，相比螺纹连接拥有更好的同轴度，也不会因为长期的轻微振动出现连接松动的问题。顶部安装座的元件安装位尺寸公差按照精密配合设计，既可以保证接头、过滤器安装后不会出现晃动，又不会因为配合过紧导致元件拆卸困难，需要更换元件时只需要顺着轴向施力就可以顺利拔出，不会牵动整个支架结构。
