PVC材质多级过滤净水处理装置

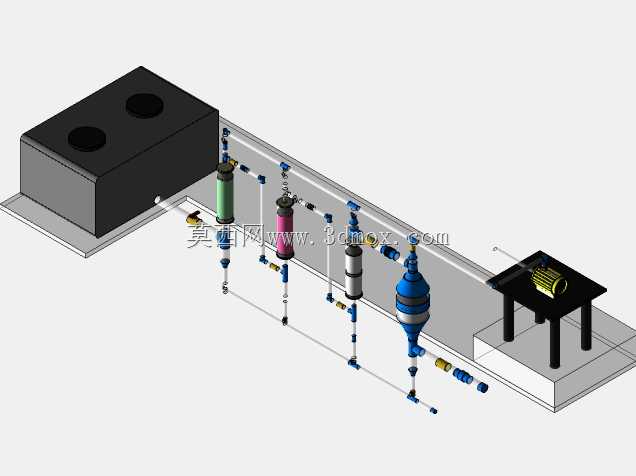

该套水处理装置以PVC材质作为管路与主体结构基材，沿线性排布集成多组不同功能的过滤单元，形成连续式水质净化通路，整体采用长条形集成布局，所有阀件、仪表、滤筒、罐体均沿主管路轴向依次布置，便于在狭长型设备间或生产线旁进行贴墙安装，有效压缩横向占用空间。从现场安装边界来看，装置左端设置封闭箱体作为原水接入或控制端，右端配置动力泵组提供输水压力，中间段依次排布不同精度与功能的过滤罐体，各支路通过立式支架固定，管路走向清晰，预留了足够的操作空间用于滤芯更换、阀门启闭与日常巡检。在实际工况中，这类装置可用于小型商用供水、工业循环水预处理、实验室纯水前置净化等场景，通过天然石材、石墨以及高效过滤元件的逐级配合，依次完成大颗粒杂质截留、吸附净化与精密过滤，降低后续用水设备的结垢与堵塞风险。设计过程中优先考虑了管路流道的顺畅性，各过滤单元之间采用标准管接头连接，减少不必要的弯头与变径，从而降低沿程阻力损失；每一级过滤支路均配置独立控制阀，可在不停机的情况下对单组滤芯进行隔离维护，提升连续运行能力。罐体与滤筒采用不同直径与高度的规格匹配对应处理量，底部设置排污接口，顶部预留排气或压力表安装位，方便运行人员实时监测压差状态。整体底座采用平板式承托结构，各立式部件通过管卡与支架固定在同一基准面上，避免运行过程中因管路振动产生松动。左端箱体可容纳电气控制元件或作为原水缓冲腔，右端泵组通过独立支架抬高安装，与主管路形成柔性衔接，减少泵体振动向过滤段传递。整套模型完整还原了管路连接关系、阀件安装位置以及各功能部件的相对尺寸，结构设计人员可据此校核安装空间、管路走向与维护操作半径，也可作为同类水处理设备方案布局的参考，在选型阶段快速评估不同过滤级数配置下的占地边界与接口位置。
