弹簧出水管式台盆冷热水龙头结构设计

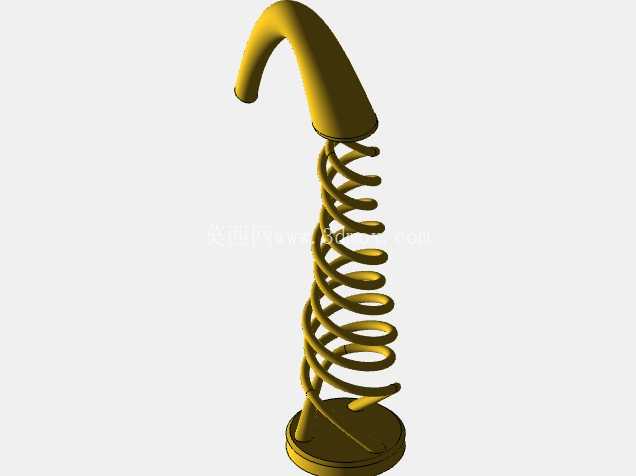

　　这款带弹簧伸缩出水管的台盆龙头，主要适配嵌入式陶瓷面盆的安装场景，在家庭卫生间、公共洗漱区、美发店工位这类需要灵活调整出水位置的使用场景中适配性极强。日常使用时，普通固定出水嘴的龙头只能覆盖台盆中心很小的区域，洗头、接水、清洁台盆边角时经常会因为出水位置固定出现溅水、够不到的问题，这款设计把出水弯管和阀体之间的连接段换成了金属弹簧包覆的柔性软管，弹簧本身提供了定型支撑力，随手拉动出水嘴就能调整出水高度和角度，松开后弹簧能保持调整后的姿态，不会出现软管下垂耷拉的问题，不用额外增加配重块或者升降支架就能实现大范围的出水覆盖。

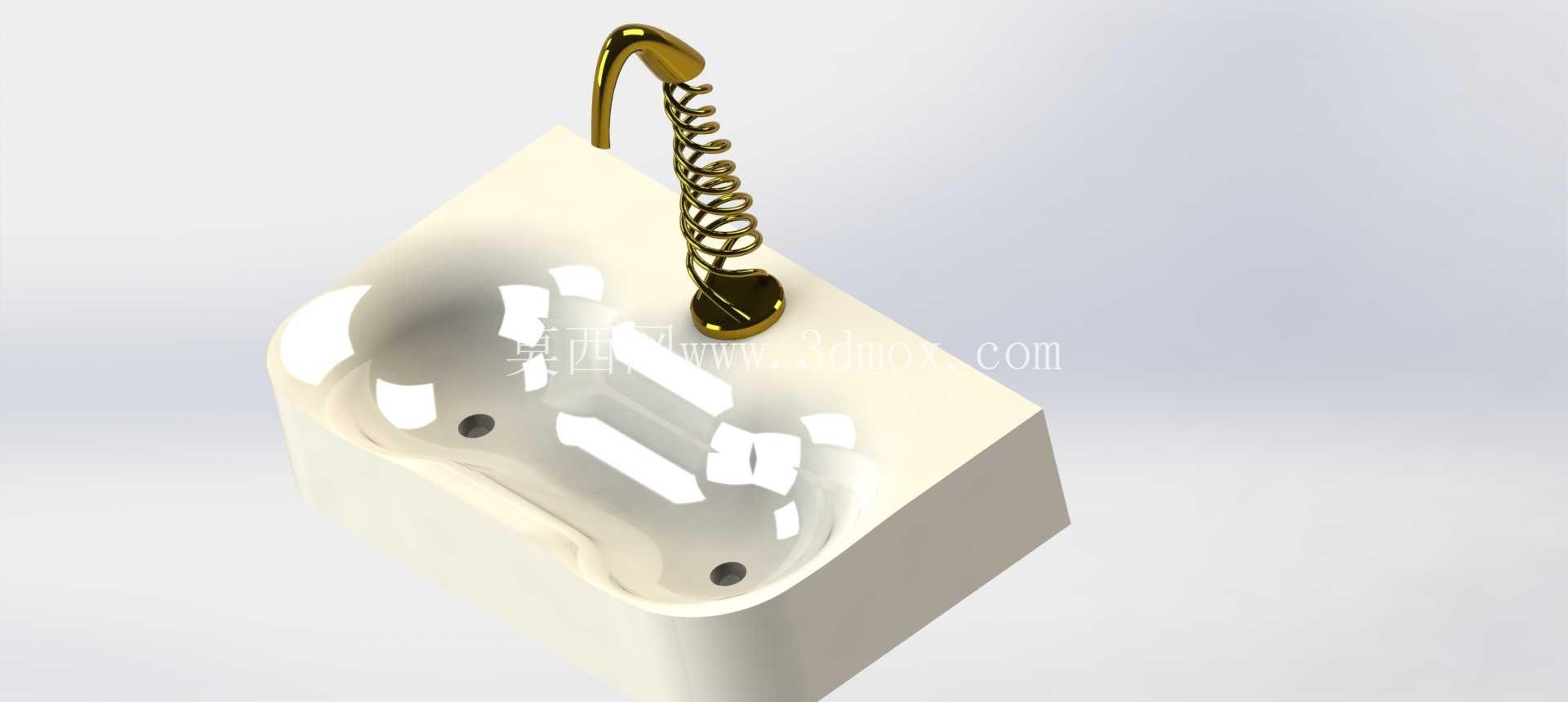

　　从结构设计逻辑来看，整个龙头采用单柄混水阀作为核心控制部件，阀体底座采用标准单孔安装尺寸，适配市面上绝大多数台盆预留的35mm标准安装孔，安装时只需要从台盆下方穿入锁紧螺母配合橡胶密封垫就能完成固定，不需要额外打孔改造台盆，对后期更换龙头的场景非常友好。底座部分做了加宽的密封接触面，能避免台盆表面不平整导致的安装后渗水问题，锁紧螺母采用铜质嵌件，长期在潮湿环境下使用也不会出现锈死无法拆卸的问题。出水端的起泡器采用内嵌式设计，出水时能把水流和空气充分混合，出水柔和不飞溅，同时起泡器可以徒手拧下，方便清理长期使用积累的水垢，不需要借助专用工具。

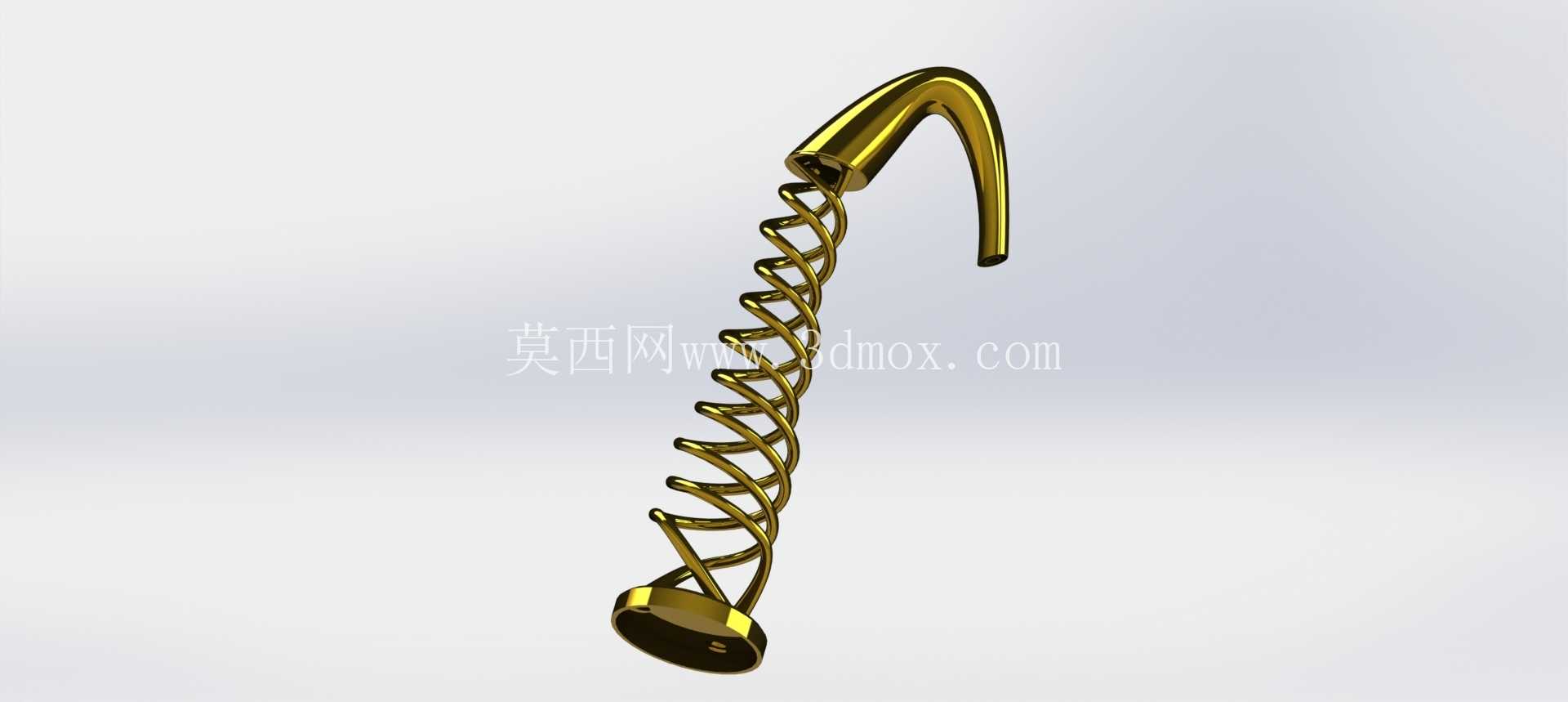

　　弹簧段的内部软管采用食品级EPDM材质，耐温范围覆盖零下10度到90度，日常冷热水切换使用不会出现软管硬化开裂的问题，外部包覆的不锈钢弹簧经过抛光镀铬处理，和龙头主体的表面处理保持一致，既可以保护内部软管不受外力拉扯损坏，也能在反复弯折后提供足够的回弹力，保证调整姿态后的定型效果。龙头主体采用低铅黄铜一体铸造，流道内部做了光滑打磨处理，没有多余的拐角和滞留区，水流通过时阻力小，也不容易滞留杂质造成堵塞。安装边界方面，龙头底座到出水嘴的自然状态高度为280mm，弹簧段最大拉伸长度可以达到150mm，出水嘴可以360度水平旋转，覆盖半径最大可以到300mm，即使是大尺寸的长方形台上盆也能覆盖到整个盆体区域，不会出现清洁死角。

　　在实际选型适配的时候需要注意，如果是台下盆安装，台盆上方的台面到盆体底部的深度如果超过200mm，需要额外选配加长的进水编织管，避免原厂标配的进水管长度不够无法连接角阀。这款龙头的手柄采用上抬式开启设计，手柄向上抬起是开启水流，左右转动调节冷热水比例，手柄的转动阻尼经过调校，不会出现太松误碰或者太紧操作费力的问题，手柄和阀体之间的密封采用双层O型圈，长期使用也不会出现阀杆位置渗水的问题。和普通抽拉式龙头相比，这款弹簧结构的设计没有内置的重锤和抽拉软管回缩结构，结构更简单，后期故障率更低，不会出现抽拉绳断裂、重锤脱落导致的出水嘴无法回位的问题，更适合高频使用的公共场景。在建模过程中，需要重点注意弹簧段的柔性模拟，要保证弹簧在不同拉伸弯折角度下的螺距变化均匀，不会出现干涉穿模的问题，同时阀体内部的流道要和实际加工的铸造流道保持一致，不能出现壁厚不均的问题，底座的安装孔位尺寸要严格按照国标卫浴五金的安装公差来设计，保证和市面上的标准配件通用互换。表面处理部分，主体和弹簧都采用多层镀铬工艺，先镀铜打底再镀镍最后镀铬，表面粗糙度达到Ra0.8以下，既方便日常擦拭清洁，也能在潮湿的卫浴环境下长期使用不生锈、不起皮。
