十字手柄台式冷热水龙头结构设计

日常民用与商用厨卫空间的给水终端选型中，台式面盆水龙头是覆盖场景最广的品类之一，从家庭卫生间洗手台、公共区域盥洗池到餐饮门店后厨洗手区，这类产品的结构合理性直接影响长期使用的操作手感、密封可靠性与维护便捷度。本次设计的十字手柄台式水龙头，针对传统单柄水龙头长期使用后阀芯磨损快、冷热水调节精度不足的痛点做了结构优化，整体采用SolidWorks曲面工具完成全参数化建模，所有曲面过渡均做了G2连续处理，既满足后期金属压铸成型的工艺要求，也避免了棱角位置的清洁死角。

从实际安装边界来看，这款水龙头适配常规国标面盆的单孔安装位，底座直径设计为62mm，可覆盖市面上绝大多数陶瓷面盆的预留安装孔，安装时仅需从台面下方穿入锁紧螺母配合橡胶密封垫即可完成固定，无需额外扩孔或加装转接配件。出水嘴的水平延伸长度为85mm，垂直高度距离底座安装面为102mm，出水角度向下倾斜15度，出水时水流可精准落入面盆中心排水区域，不会出现水花外溅到台面上的问题，同时预留了足够的手部清洗空间，日常洗手、接水时不会碰到手背。

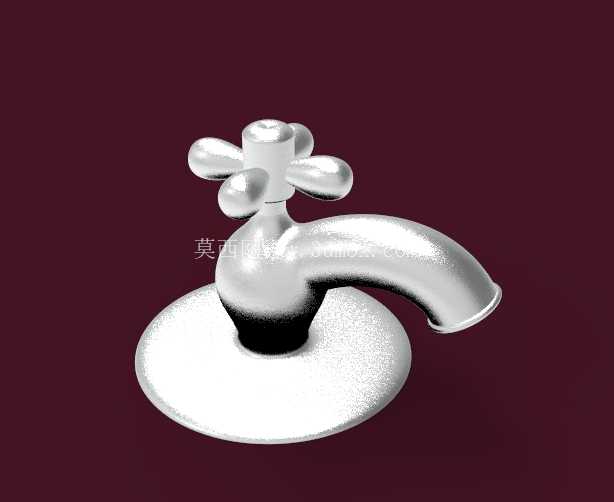

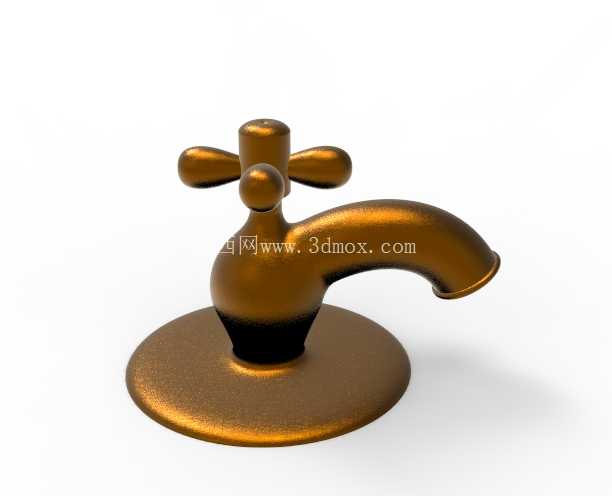

操作结构上采用十字形手柄设计，相比常见的单柄上掀式结构，十字手柄的四个受力拨片均匀分布在阀芯顶部，旋转操作时力矩更大，即便手部沾有肥皂水或油污也能轻松拧动，不会出现打滑的情况。手柄的旋转角度设计为0-90度可调，0度位置为完全关闭状态，旋转过程中阀芯的陶瓷密封片逐步开启，可精准控制水流量大小，不会出现小角度调节时水流突然变大的问题。阀芯采用标准通用的35mm陶瓷阀芯安装位，后期如果出现密封磨损漏水的情况，无需整体更换水龙头，仅需拧下手柄顶部的装饰盖，拆下固定螺母即可更换同规格阀芯，维护成本极低。

建模过程中重点处理了几个容易被忽略的工艺细节：首先是出水嘴的末端做了内置起泡器的安装位，预留了M22*1的内螺纹接口，可直接安装市面上通用的起泡器配件，让出水水流混入空气变得柔和，减少飞溅同时也能起到一定的节水效果；其次是阀体与底座的连接位置做了R3的圆角过渡，既避免了压铸成型时的应力集中问题，也让日常清洁时抹布可以轻松擦过接缝位置，不会积存水垢；另外进水端预留了两个G1/2标准内螺纹接口，可直接连接常规的不锈钢编织进水软管，适配家庭常见的4分供水管路，无需额外的转接头。

从应用场景适配性来看，这款水龙头除了常规家庭卫生间使用外，也可适配公共卫生间的大理石台面、实验室的防腐实验台等场景，整体外露的金属表面做了均匀的壁厚设计，主体壁厚控制在2.5mm，既满足黄铜压铸或不锈钢精铸的工艺要求，也能承受1.6MPa的常规供水压力，不会出现水压过高导致阀体开裂的问题。建模时所有配合位置均做了公差预留，手柄与阀芯的配合间隙控制在0.1mm，旋转时不会出现旷量，同时也不会因为公差过小导致装配卡滞；底座与台面接触的位置预留了1.5mm的密封垫安装槽，安装时放入橡胶密封垫后可完全贴合台面，不会出现台面积水从安装孔渗漏到下方的问题。

不同于很多外观导向的水龙头设计只追求造型奇特忽略实际使用体验，这款十字手柄水龙头在建模阶段就充分考虑了从生产加工、装配运输到后期使用维护的全流程需求，所有曲面都做了拔模角度处理，主体外表面的拔模斜度为1.5度，可直接用于模具开模生产，不需要后期再做工艺修正；内部流道做了平滑过渡处理，没有直角急转弯的位置，水流通过时的阻力更小，相同供水压力下出水流量更充足，也不容易因为流道死角积存杂质导致堵塞。
