适配1/4英寸快接接口的5V双稳态自锁电磁阀结构

这款双稳态自锁电磁阀的结构设计，核心围绕低功耗流体通断控制场景展开，在净水设备管线、小型智能灌溉支路、桌面级流体实验装置、家用智能饮水终端这类需要长期保持通断状态、不允许持续通电发热的工况里，这类结构的阀件有着不可替代的应用优势。不同于常规通电开、断电关的直动式电磁阀，双稳态结构的核心逻辑是依靠脉冲信号完成阀芯状态切换，状态保持阶段完全不需要持续供电，这对于靠电池供电的户外小型流体控制节点、对功耗有严格限制的低功耗智能硬件来说，能大幅降低供电模块的设计压力，避免线圈长期通电带来的温升老化、能耗浪费问题。

从实际功能特性来看，这款阀件适配1/4英寸规格的快插式管路接头，两端的快接结构做了带倒扣的卡爪设计，安装时只需要将对应外径的PE、PU软管直接插入接口即可完成密封固定，不需要额外缠绕生料带、加装卡套紧固件，拆卸时按住接口端的释放卡环就能直接拔出管路，非常适合需要频繁拆装维护、现场安装空间紧凑的民用流体控制场景。阀体的流道通径做了等径优化，没有出现流道突然收窄的结构，能最大限度降低流体经过阀件时的压力损失，在常规0.1-0.6MPa的供水压力区间内，流道的通断响应速度可以控制在20ms以内，完全满足小型流体管路的快速通断控制需求。

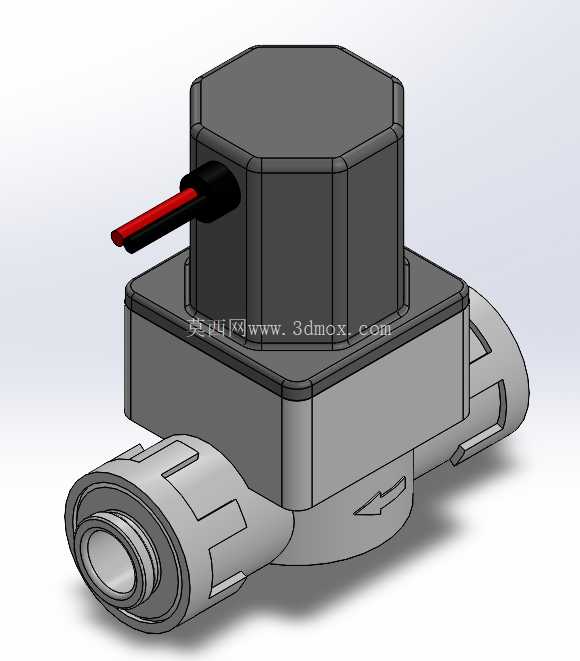

设计思路上，这款阀件的结构做了明确的功能分区：上部的六边形腔体是磁路驱动与线圈容纳区，六边形的外壳结构一方面可以增加壳体的结构强度，降低注塑成型时的缩痕风险，另一方面在安装固定时可以用普通开口扳手直接夹持受力，不需要额外设计专用的夹持位，降低了安装工装的适配成本。侧面引出的红黑供电线做了径向密封的出线结构，线缆与壳体结合处做了台阶式的密封圈卡槽，能避免流体顺着线缆缝隙渗入线圈腔体造成短路，出线方向平行于阀体流道的垂直方向，不会和两端的管路安装产生空间干涉。中部的方形腔体是阀芯滑动与磁钢保持结构，内部的阀芯采用带自润滑特性的改性POM材质，滑动摩擦阻力小，长期动作不会出现卡滞问题，磁钢的固定位置做了对称式的磁路设计，保证阀芯在两个稳态位置都能有足够的磁保持力，不会因为管路压力波动出现阀芯移位、误通断的问题。下部的流道本体上模压了流向标识箭头，安装时可以直观识别流体进出方向，避免反向安装导致的密封失效、流量不足问题。

从安装边界与外形尺寸来看，这款阀件的整体结构非常紧凑，上部驱动腔体的六边形对边尺寸控制在32mm以内，中部方形阀体的边长不超过40mm，两端快接接口的轴向总长度控制在70mm区间，安装时只需要预留出两端管路插入的15mm操作空间、以及上部扳手夹持的10mm操作余量即可，不需要额外的固定支架，直接串接在管路中就能依靠管路本身的支撑完成固定。线圈部分的供电采用5V直流脉冲信号，驱动脉冲宽度只需要50-100ms就能完成状态切换，稳态保持时的电流为0，长期工作时的线圈温升不会超过环境温度5℃，即使是在密闭的设备腔体内部安装，也不会因为阀件发热影响周边电子元器件的工作稳定性。

在结构细节的处理上，这款阀件的所有棱角位置都做了R1以上的圆角过渡，既避免了注塑成型时的应力集中问题，也能防止安装过程中尖锐棱角划伤操作人员、割破管路。快接接口内部的密封件采用食品级硅橡胶材质，符合饮用水接触的卫生要求，密封唇口做了双道密封设计，即使管路存在轻微的尺寸公差，也能保证无泄漏。阀芯与流道的密封面做了平面研磨处理，关闭状态下的泄漏量可以控制在0.03MPa气压下无气泡溢出，完全满足民用流体控制的密封要求。不同于工业级大口径电磁阀的厚重结构，这款阀件的整体重量控制在80g以内，对于对整机重量有严格要求的便携式流体设备来说，不会带来额外的负重负担。
