法兰连接三通式流体控制阀门结构设计

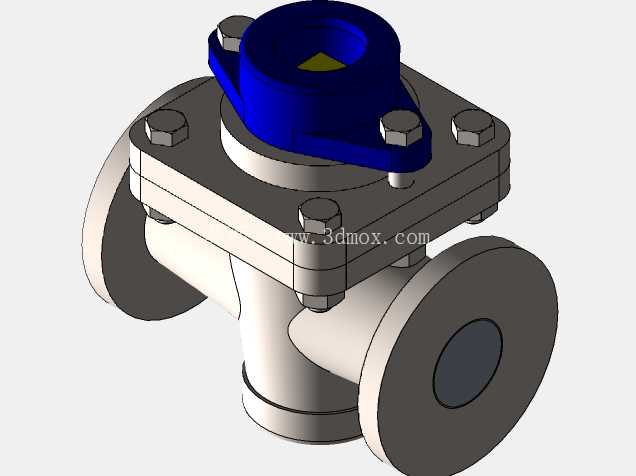

　　在化工流体输送、市政给排水、工业制程管路系统中，三通类流向切换阀门是管路分支节点的核心控制部件，这款三通结构的流体控制阀，采用法兰对接的安装形式，适配多数工业金属管路的常规连接标准，可在不额外增设管路弯头与分流接头的前提下，完成单路输入双路输出、或是双路输入单路输出的流向切换作业，减少管路节点的泄漏风险点。从结构设计逻辑来看，阀体主体采用等径三通的流道构型，流道内壁做圆弧过渡处理，避免直角流道造成的流体压损过大、介质残留淤积问题，尤其是输送带有微小固体颗粒的流体介质时，顺滑的流道壁面能降低颗粒对阀体的冲蚀磨损速率。

　　上部的阀盖与阀体之间采用多层螺栓紧固的密封结构，周向均匀布置的外六角螺栓可提供均匀的压紧力，配合密封垫片实现阀腔与外部环境的静密封，杜绝带压介质从阀盖结合面渗漏的问题。顶部的蓝色操控压盖结构是阀杆的定位与密封组件，内部集成了填料密封腔，可通过压盖的压紧力调节填料的密封松紧度，在阀杆做旋转启闭动作时，既能保证阀杆转动的顺畅性，又能阻止介质沿阀杆配合间隙向外泄漏。两侧与下部的法兰连接端，法兰端面的密封面采用凸面结构，可适配缠绕式垫片、橡胶石棉垫等多种常用管路密封垫片，法兰螺栓孔的孔位间距、法兰厚度尺寸均遵循通用管路法兰的尺寸规范，现场安装时无需对原有管路法兰做二次加工即可完成对接，降低现场改造的施工成本。

　　这款阀门的安装边界需要注意，阀体三个法兰端的轴线处于同一水平面，顶部操控结构的高度需预留足够的操作空间，便于后期对填料压盖进行紧固调整、或是对上部阀件做维护拆装，安装时需保证管路法兰与阀体法兰的同轴度，避免强行对接造成阀体法兰变形、密封面错位引发的泄漏问题。在功能特性上，该阀的流道通径保持一致，全开状态下的流道阻力与同径直管段接近，不会对管路系统的整体流量造成明显节流影响，内部的启闭件采用回转式结构，操作力矩较小，现场手动操作无需借助额外的加力杆即可完成流向切换，适合在操作空间有限的管路井、车间管廊等场景使用。

　　设计过程中针对阀件的受力做了对应优化，阀体的壁厚根据公称压力等级做了梯度设计，法兰与阀体主体的衔接位置做了加厚过渡处理，避免管路应力集中在焊缝位置造成阀体开裂，螺栓的选型匹配对应压力等级的强度要求，保证在额定工作压力下，螺栓不会出现塑性变形导致密封失效。在实际工况应用中，这类三通阀常被用于循环水系统的支路切换、换热系统的冷热流路切换、污水处理管路的流向改道作业，相比在管路上安装多个两通阀实现分流的方案，单台三通阀的占用空间更小，操作步骤更简便，只需要单次操作即可完成流向切换，避免多阀操作时出现的误操作风险。建模过程中对各个配合面的尺寸公差做了对应设定，阀盖与阀体的配合止口采用间隙配合，既保证装配时的定位精度，又不会因为公差过紧造成装配困难，螺栓孔的位置度公差控制在合理范围内，保证现场安装时螺栓可以顺利穿入法兰孔，无需强行铰孔修正。
