多支路变径工业流体输送管路结构

这套管路结构主要面向工业流体输送场景中的多支路汇流工况，常见于化工换热回路、暖通空调混水单元、生产工艺温控管路等需要实现不同温度流体混合的作业环节，核心作用是在封闭管路内完成两股及以上不同参数流体的汇流、导向输送，为后续工艺环节提供参数符合要求的混合介质。从结构设计逻辑来看，整个管路采用直角弯头衔接的硬管布局，没有采用柔性软管结构，目的是保证长期输送过程中的管路刚度，避免流体压力波动带来的管路形变、接口错位问题，所有弯折位置均采用标准90°弯头衔接，弯头的转弯半径统一匹配管路通径，减少流体在弯折处的局部阻力损失，避免出现涡流区造成的压损过大、局部冲蚀问题。

管路整体采用立体空间布局，而非平面排布，不同支路的延伸方向分别对应不同的介质来向，其中垂直向下的长支路作为主混合输出端，其余几个水平、垂直方向的短支路分别接入不同温度的来流介质，各支路的长度差经过匹配设计，保证不同来流在进入汇流段前的管程阻力基本一致，避免出现某一路介质流量占比过大、混合不均的问题。在安装边界上，这套管路的所有接口均采用标准外螺纹对接结构，接口端面的同轴度公差控制在0.1mm以内，安装时不需要额外做角度调整，直接对接对应工艺管线即可，整个管路的外轮廓最大宽度不超过1200mm，最大垂直高度不超过1800mm，安装时需要预留至少150mm的侧边操作空间，方便后期对接口位置做密封检修、紧固件复紧作业。

从功能特性来看，这套管路的核心设计点是兼顾了流体输送与混合前置的作用，不同支路的管径经过匹配计算，对应不同温度介质的设计流量，汇流段的管径略大于各支路管径，避免汇流位置出现流体壅塞、压力突升的问题。针对不同温度流体混合的工况，管路内壁做了光滑过渡处理，汇流位置没有突兀的结构凸起，减少不同温度流体接触时的局部湍流强度，降低管路振动风险。在建模过程中，所有管路的壁厚均按照公称压力1.6MPa的工况选取，弯头位置的壁厚略大于直管段，补偿弯折位置的应力集中问题，管路的固定支架位置预设在长直段的中点位置，避开弯头、接口等应力敏感区域，支架安装面的平面度公差控制在0.2mm/m以内，保证安装后管路不会出现额外的装配应力。

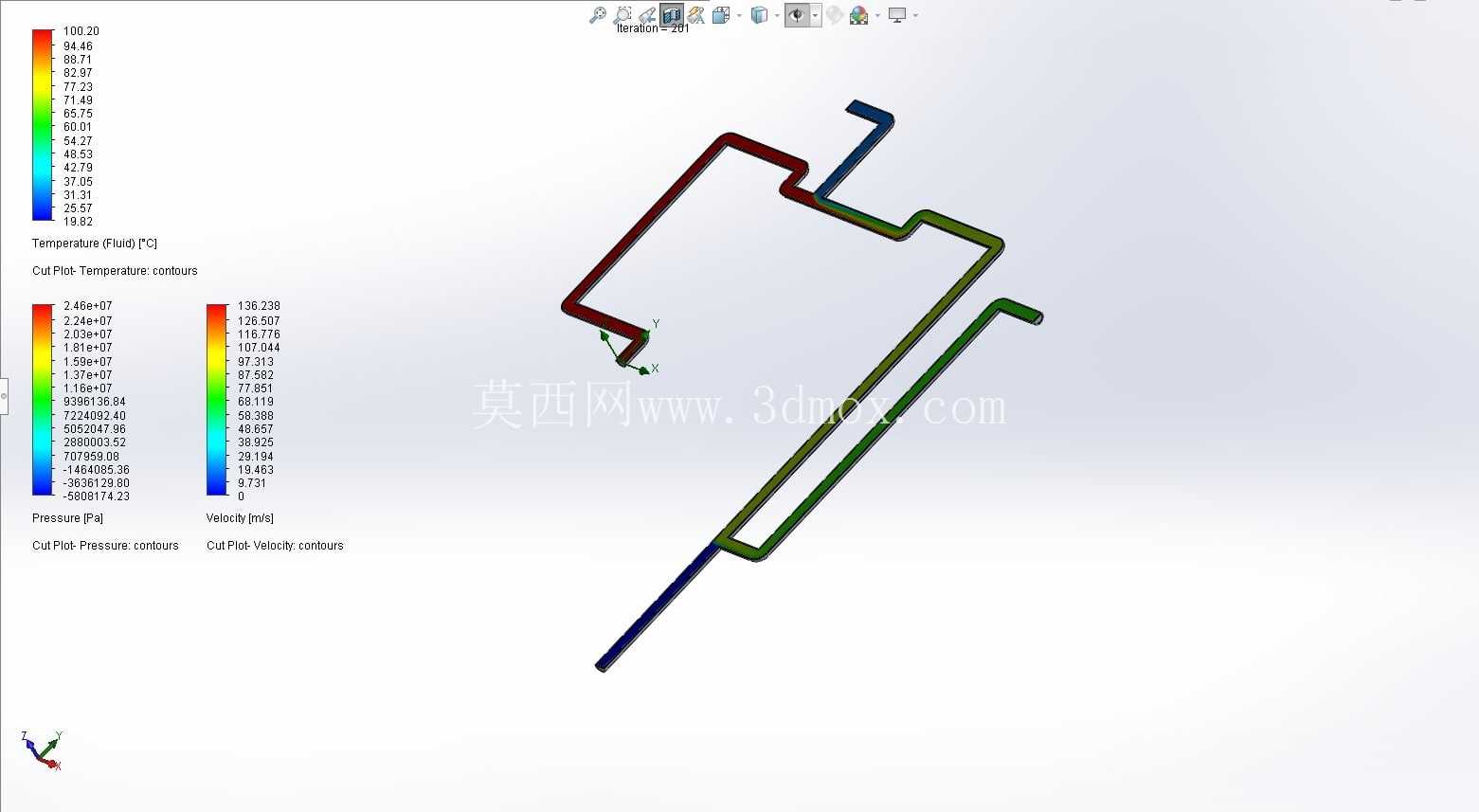

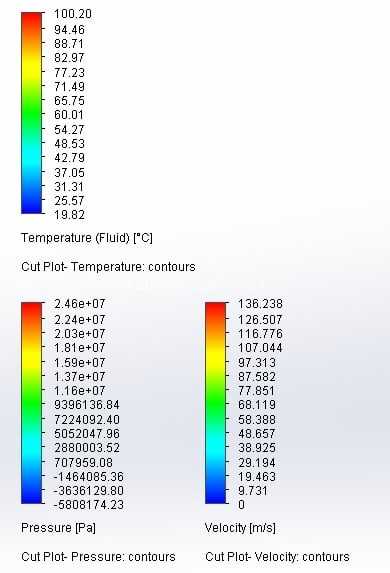

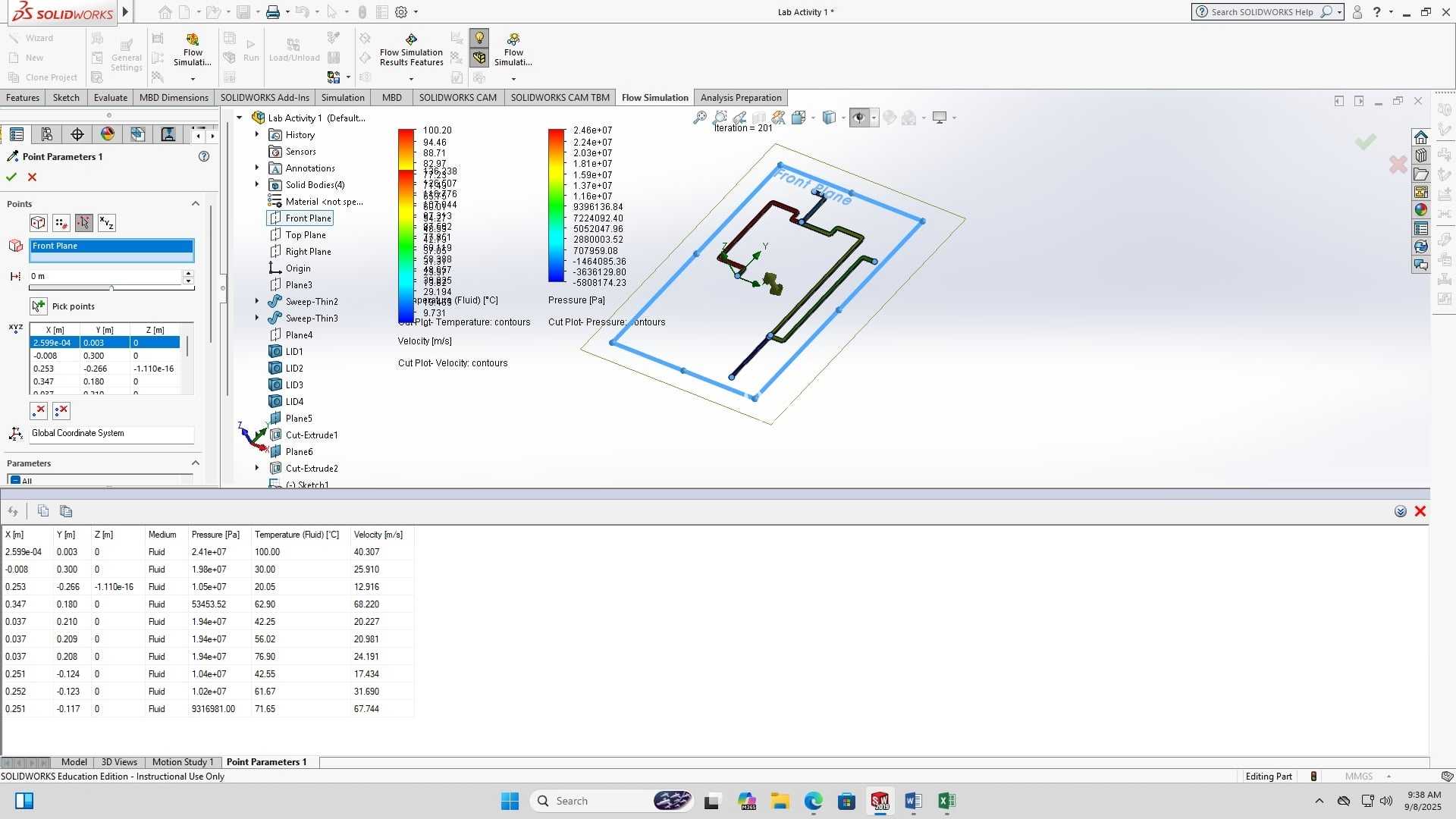

实际应用中，这套管路可以直接对接温控系统的进出管线，不需要额外增加静态混合元件，依靠管路自身的弯折结构就能实现不同温度流体的初步混合，减少后续混合单元的工作负荷。设计时也考虑了CFD仿真验证的需求，管路内部流道没有做简化处理，完整保留了弯头处的流道圆角、接口位置的过渡结构，仿真时可以直接提取内部流道做网格划分，分析不同流量配比下的温度混合均匀度、压力损失分布，根据仿真结果可以进一步调整各支路的接入角度、汇流段长度，优化混合效果。需要注意的是，这套管路的安装固定不能采用焊接方式直接固定在支架上，需要采用管卡做柔性固定，预留管路热胀冷缩的位移空间，避免输送高温或低温介质时，管路热形变无法释放造成的接口拉裂、管路变形问题。
