斜拉桥结构有限元分析用三维建模

在桥梁工程的结构性能验证环节，有限元分析是把控结构受力合理性、预判长期服役形变的核心手段，这套斜拉桥结构三维模型，正是为匹配有限元仿真全流程需求搭建的可直接调用的结构载体。不同于常规用于外观展示的桥梁模型，该模型在搭建阶段就完全遵循结构力学分析的建模逻辑，所有构件的连接关系、受力传力路径都按照实际斜拉桥的工程构造还原，没有为了视觉效果添加非受力的装饰性构件，避免仿真计算时出现不必要的网格冗余，也能防止非结构构件干扰应力传导路径的计算结果。

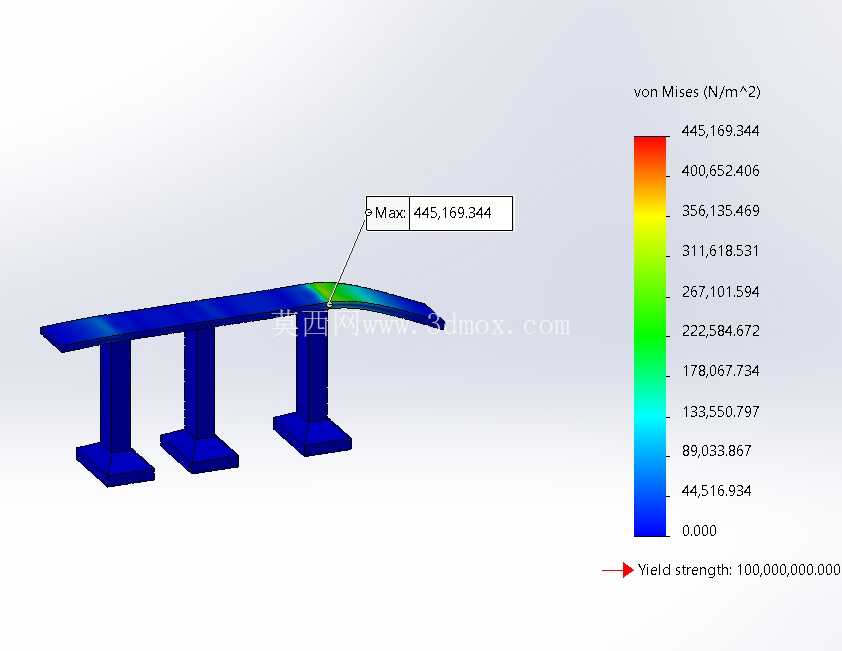

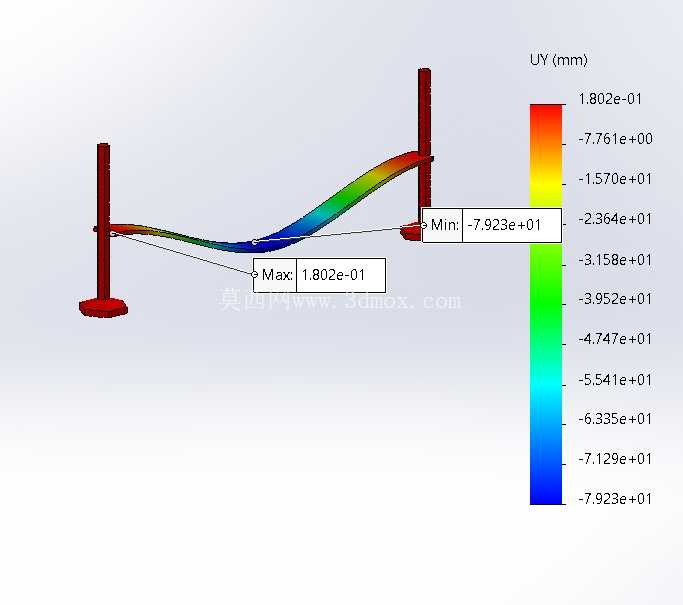

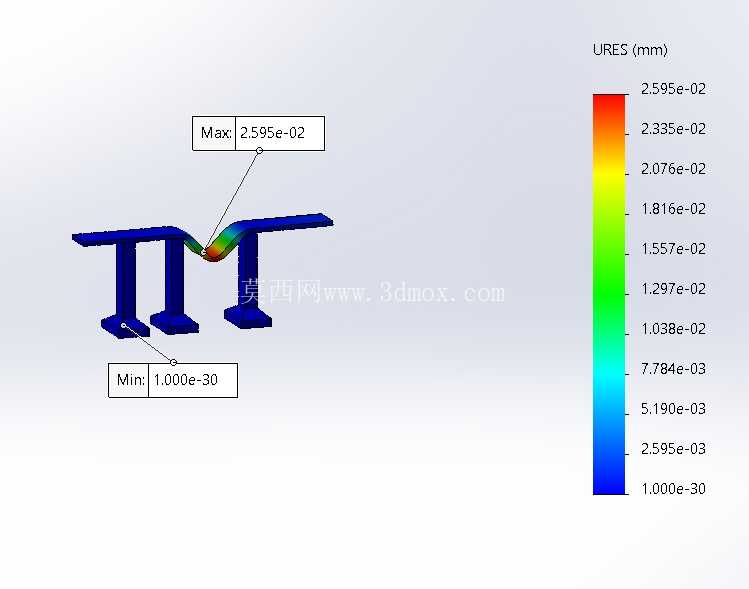

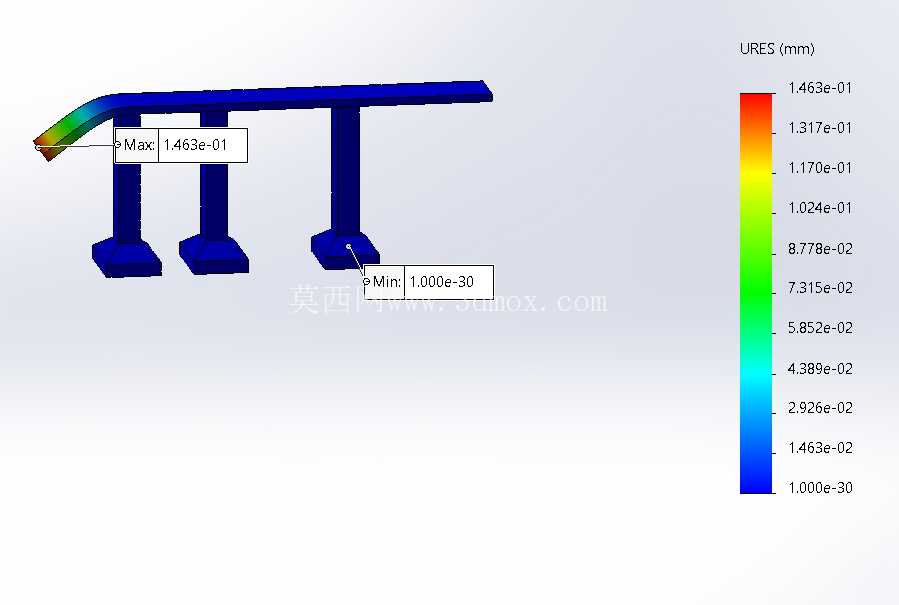

从实际应用场景来看，该模型可直接用于斜拉桥方案设计阶段的多工况受力验算，包括恒载作用下的索力分配验证、车载动载下的桥面板挠度分析、极端风载下的结构振动特性模拟，也可用于桥梁工程相关的教学演示，帮助学习者直观理解斜拉桥的传力逻辑——桥体上部的荷载通过桥面板传递给斜拉索，斜拉索将拉力传导至索塔，再通过索塔与下部桥墩传递至基础结构，整个传力路径在模型中通过构件的刚性连接、索单元的等效设置完全还原，不需要使用者再花费大量时间调整构件间的约束关系。

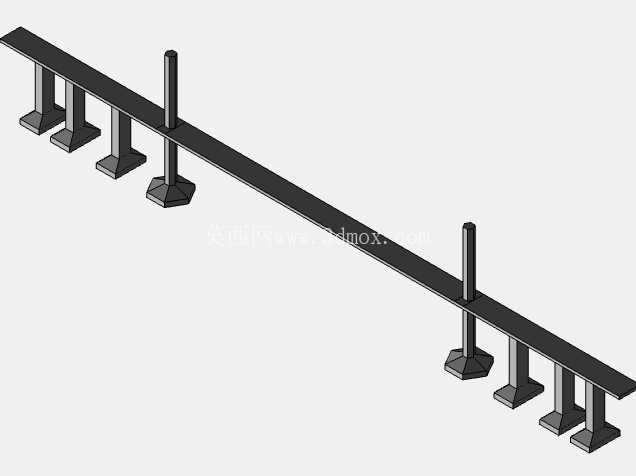

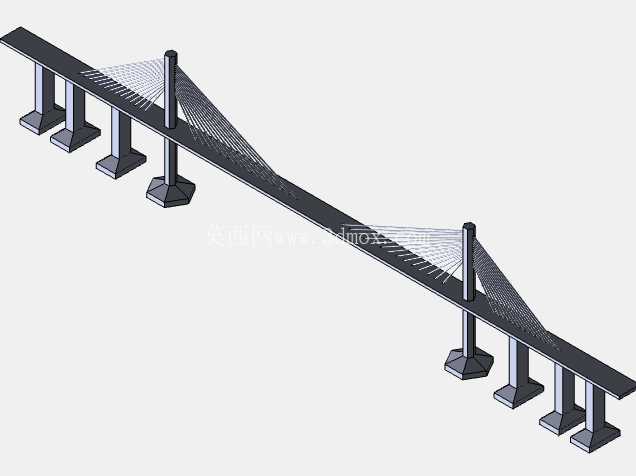

在功能特性上，模型对斜拉桥的核心受力构件做了精准的结构还原：索塔采用竖直柱式结构，底部与桥墩承台上的连接段做了加强结构模拟，匹配实际工程中索塔根部的应力集中区域的构造要求；斜拉索采用扇形排布方式，从索塔不同高度位置延伸至桥面板的对应锚固点，每根拉索的锚固位置都按照等索距、等受力的优化逻辑排布，避免出现局部索力过载的设计缺陷；下部桥墩采用多柱式排架结构，每个桥墩底部都设置了扩大基础，基础与桥墩的连接段做了扩径处理，模拟实际工程中基础与墩柱的刚接约束，保证仿真计算时边界条件的设置与实际工程一致。

设计思路上，建模全程围绕有限元分析的需求做了针对性优化：所有构件都采用实体建模方式，没有使用容易导致网格划分失败的薄壁曲面特征，构件间的连接位置都做了合理的几何简化，去掉了实际工程中不影响整体受力的微小倒角、螺栓孔等细节，既保证结构受力特性的还原度，又能大幅降低网格划分的难度，减少计算时的单元数量，提升仿真效率。桥面板采用连续梁式结构，在桥墩支撑位置做了局部加厚处理，匹配实际桥梁中支座位置的受力加强需求，拉索与桥面板、索塔的连接位置都设置了等效的锚固块结构，避免仿真时出现应力奇异点，导致计算结果失真。

从安装边界与尺寸逻辑来看，模型按照中小跨径斜拉桥的常规比例搭建，双索塔对称布置在桥跨的两个四分点位置，两侧边跨设置了三个辅助桥墩，有效降低边跨段桥面板的跨中挠度，拉索的排布范围覆盖主跨与边跨的主要受力段，索塔高度按照主跨跨径的1/4常规比例设置，保证拉索的倾角处于合理受力区间，避免拉索竖向分力不足导致桥面板跨中挠度过大。下部桥墩的间距按照常规公路桥梁的跨径要求设置，扩大基础的底面尺寸按照墩柱荷载的扩散范围设计，保证在设置边界约束时，可直接在基础底面施加固定约束，模拟实际工程中基础与地基的嵌固效果，不需要额外调整基础的几何尺寸来匹配边界条件。

对于结构设计从业者来说，这套模型可以直接作为斜拉桥方案设计的基础模板，根据实际项目的跨径要求、荷载等级调整构件的截面尺寸、拉索数量与排布方式，快速完成不同方案的模型搭建，大幅缩短前期建模的时间成本；对于仿真分析从业者，模型的构件分层清晰，可直接对不同构件赋予对应的材料属性，快速完成网格划分与工况设置，不需要再花费大量时间处理几何模型的错误、修复破面与干涉问题。模型的结构逻辑完全贴合实际工程的构造要求，没有违背桥梁设计规范的结构缺陷，所有构件的尺寸比例都在工程合理范围内，不会出现因为结构比例失调导致的仿真结果失真问题，可有效支撑斜拉桥结构的各类受力性能分析工作。
