石油天然气行业带法兰多耳式管道连接件

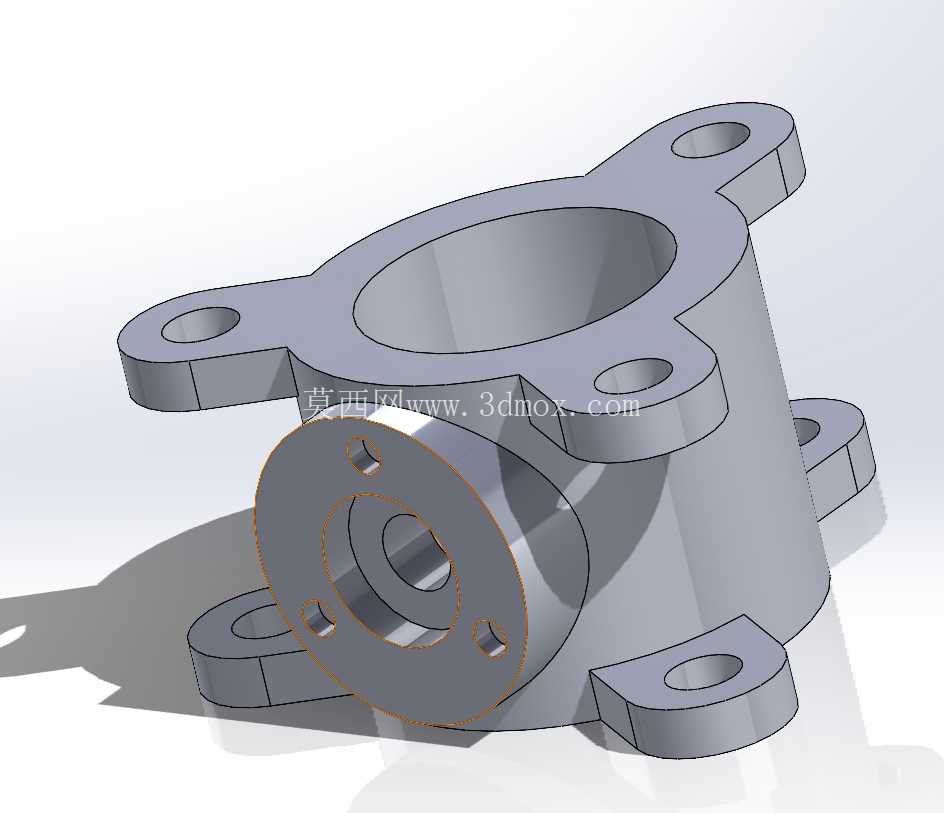

在油气开采、集输以及场站工艺管路系统中，管路连接部件的可靠性直接决定了整条输送线的运行稳定性，这款带多安装耳的法兰式管道连接件，正是针对中低压油气输送场景的工况需求设计的专用管路部件。从实际应用场景来看，这类部件常被用在井口输出管线、计量站分支管路、净化厂工艺段的管路对接位置，用来实现不同通径管路的转接，同时兼顾安装后的结构强度与密封性能，避免油气输送过程中出现泄漏、结构松动等问题。

从功能特性上看，该部件主体采用一体式中空筒体结构，主通径为等径直筒设计，内壁做了平滑过渡处理，能够减少流体流经时的局部阻力，降低输送过程中的压损，避免油气介质中的杂质在拐角位置沉积堵塞。筒体一端为带密封槽的法兰对接面，法兰端面上均匀分布四个定位安装孔，可与对应规格的配对法兰通过螺栓紧固，密封槽可适配耐油橡胶垫片或金属缠绕垫片，满足不同压力等级下的密封要求；筒体外侧沿周向均匀分布六个带安装孔的固定耳座，耳座与筒体为一体化成型结构，相比焊接式耳座不存在焊缝应力集中的问题，能够在管路安装时提供额外的固定点位，可将管路直接固定在支架、设备侧壁或者混凝土基座上，抵消管路内流体脉动带来的振动，避免长期振动导致法兰连接螺栓松动。

设计过程中，首先根据管路通径要求确定了主筒体的内径尺寸，保证流体通流面积与对接管路完全匹配，避免通径突变带来的流场紊乱。耳座的安装孔位置经过同轴度校核，六个耳座的安装孔中心位于同一分度圆上，安装时可根据现场固定点位的方向灵活选择对应的耳座进行固定，无需额外调整管路整体角度，降低现场安装的对位难度。法兰端的密封槽深度与宽度按照常用管路法兰密封标准设计，可直接适配市售标准密封垫片，无需定制专用密封件，减少后期运维的配件成本。筒体壁厚根据中低压输送工况的压力要求计算取值，既保证足够的耐压强度，避免承压时出现筒体变形，又不会因为壁厚过大导致整体重量过高，增加安装时的吊装难度。

从安装边界来看，该部件的最大外轮廓尺寸由六个耳座的外沿决定，安装时需要在对接位置预留足够的径向操作空间，方便法兰螺栓的紧固以及耳座固定螺栓的安装；轴向尺寸上，法兰端面到筒体另一端的长度经过优化，在保证连接强度的前提下尽可能压缩轴向占用空间，适合在管路排布紧凑的场站工艺间内使用。耳座上的安装孔为光孔设计，可适配膨胀螺栓或者普通六角螺栓进行固定，安装时不需要额外在部件上加工螺纹，降低现场施工的工作量。法兰端的安装孔分度圆与通用同规格法兰完全匹配，可直接与现有管路的标准法兰对接，不需要额外制作过渡转接件，能够直接替换老旧管路上出现腐蚀、变形的同类型连接部件，减少管路改造的工作量。

在实际工况适配性上，该部件的结构设计充分考虑了油气场景的使用需求，一体式结构不存在多余的连接缝隙，避免介质残留造成的缝隙腐蚀，整体结构没有应力集中的锐角位置，所有棱边都做了倒圆角处理，减少应力集中导致的开裂风险。流体通道内没有突出的结构，不会对清管器的通行造成阻碍，适合需要定期通球清管的长输管线支线位置使用。耳座的厚度经过强度校核，能够承受管路满液状态下的重量以及流体水锤带来的瞬时冲击力，不会出现耳座断裂的问题。
