PVC管材挤出生产用1-4英寸校准工装

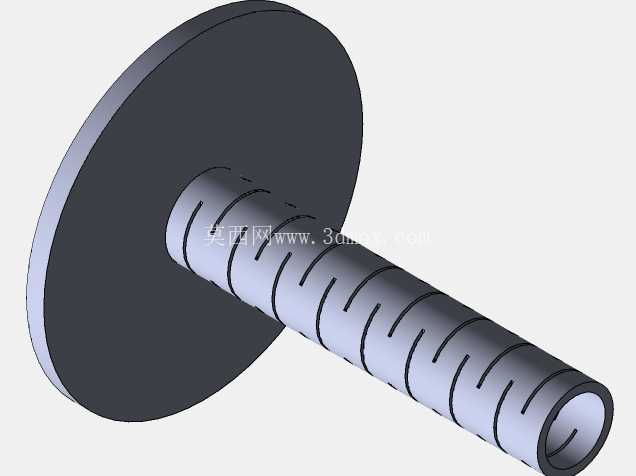

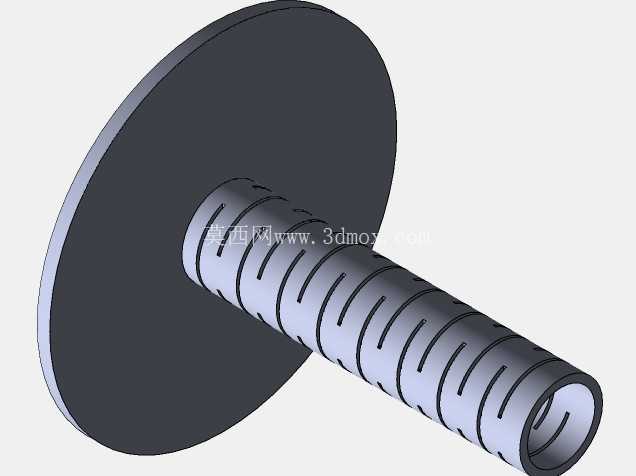

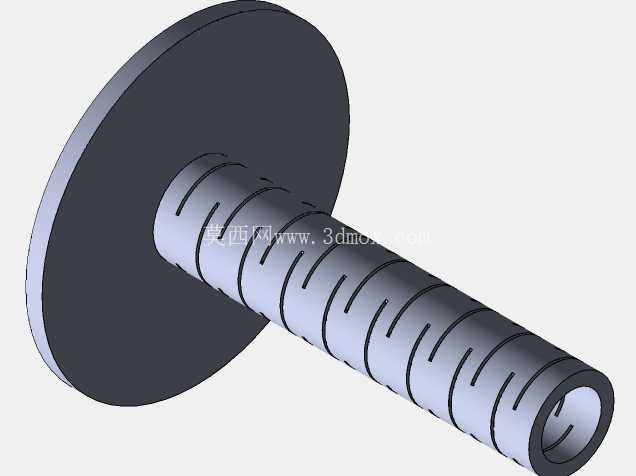

　　在PVC管材挤出生产线的定型工段，这类适配1-4英寸管径的校准件是直接决定管材外径精度、圆度指标的核心接触式工装，和常规真空定径套的应用场景有明显区分，它更多适配中小产能的挤出线、或是小批量多规格换产频繁的生产场景，不需要复杂的真空腔配套结构，安装调试门槛更低，换规格时的拆装耗时更短，很适合管材加工车间做柔性排产使用。从结构功能上看，该工装分为法兰安装端和校准工作段两个核心部分，尾部的圆盘法兰是安装基准面，加工时需要保证法兰端面和工作段轴线的垂直度公差控制在0.02mm以内，否则安装后会出现工作段和挤出中心不同轴的问题，直接导致挤出的管材壁厚不均、外壁出现拉痕甚至卡料停机的故障。

　　法兰上的安装孔位需要和挤出模头的出料端法兰做匹配设计，孔位分布遵循同规格管材模头的通用安装尺寸，不需要对现有模头做二次改造就能直接装配，降低产线改造成本。前端的圆柱工作段是和高温PVC管材内壁直接接触的部分，整体为空心管状结构，一方面可以减轻工装自身重量，降低安装后对模头出料端的悬臂负载，避免长期使用后模头出料端出现下沉偏移；另一方面空心内腔可以接入冷却气路，让工作段表面保持稳定的低温状态，当熔融状态的PVC管坯从模头挤出后，直接套在工作段外圆上，接触低温壁面后快速冷却定型，保证管材的内径尺寸稳定，同时工作段表面加工的等距环形凹槽，是专门设计的排气存料结构，当管坯和工装表面接触时，残留的空气可以顺着凹槽排出，不会在管材内壁形成气泡、鼓包缺陷，同时少量析出的PVC助剂析出物也会暂时存留在凹槽内，避免连续生产时析出物刮伤管材内壁，延长单次连续生产的工装清理周期。

　　设计这类校准件的时候，首先要明确适配的PVC管材收缩率，普通硬质PVC的成型收缩率在0.6%-1.5%区间，工作段的外圆尺寸需要根据目标管材的内径公称尺寸，结合实际生产时的挤出速度、冷却水温、原料配方做补偿计算，不能直接按管材公称尺寸等比加工，否则冷却收缩后管材内径会偏小，无法满足后续管件装配的公差要求。工作段的长度设计需要匹配挤出线的牵引速度，1-4英寸规格对应的工作段长度一般取管径的3-4倍，保证管坯和工装表面有足够的接触冷却时间，不会因为接触长度不足导致管材还未完全定型就被牵引拉出，出现圆度超差、管径变形的问题。工作段的前端入口处需要做15度的倒角导向，避免管坯刚挤出时出现偏移，无法顺利套入工装，倒角的表面粗糙度要控制在Ra0.8以下，不能有加工毛刺，防止刮伤软化状态的管坯内壁。安装边界上，该工装通过法兰端面和模头出料端面贴合定位，安装时需要在两个法兰接触面之间添加耐高温的四氟密封垫，防止熔料从接缝处溢出，同时要保证工作段的轴线和挤出机螺杆轴线、牵引机夹持中心的同轴度误差不超过0.05mm，调试时可以用百分表打工作段外圆的径向跳动，跳动值超差时要调整法兰安装螺栓的锁紧力，直到跳动值符合要求再开机生产。

　　日常使用中，这类校准件的工作段表面需要做硬化处理，提高表面耐磨性能，因为PVC原料中添加的碳酸钙填料会持续磨损工装表面，长期磨损后会出现表面拉痕、尺寸超差的问题，直接影响管材内壁的光洁度和尺寸精度，当工作段外圆磨损量超过0.1mm时就需要及时更换，避免批量产出不合格管材。和外置式的定径套相比，这种内撑式的校准件结构更简单，制造成本更低，对于小口径PVC穿线管、排水管的生产来说，完全能满足尺寸精度要求，而且不需要配套真空定径箱的复杂水路、真空系统，很适合小型管材加工厂的老旧产线升级改造，或是作为临时换产的备用工装，在主定径设备出现故障时快速替换，减少停机等待时间。设计建模时需要重点关注凹槽的加工工艺性，环形凹槽的宽度控制在2mm、深度1mm，槽的边缘做R0.5的圆角过渡，避免应力集中导致工装在长期冷热交替的工作环境下出现开裂，同时圆角过渡也能减少凹槽位置对管材内壁的刮擦，保证内壁光滑无凸起。法兰部分的厚度要满足刚性要求，1-4英寸规格对应的法兰厚度不小于12mm，避免锁紧螺栓时法兰出现变形，导致密封失效、同轴度超差的问题。
