等径正交四通流体管路连接件结构设计

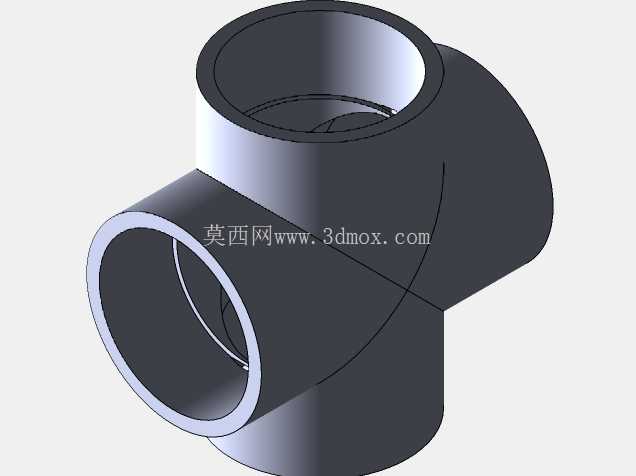

　　在民用供水、工业流体输送、暖通循环、化工介质传输等诸多管路系统中，管路分流、合流节点的连接件选型直接决定整个管网的运行稳定性与密封可靠性，这款等径正交四通管件就是针对垂直十字交汇管路场景开发的核心连接件。不同于普通三通仅能实现单路分流，这款四通可同时完成三个方向的管路对接，在空间局促的管路排布场景中，能大幅减少接头使用数量，降低管路系统的泄漏点风险。从结构设计来看，这款四通采用四个接口轴线两两垂直正交的布局，所有接口的内径、外径尺寸完全一致，适配同公称通径的管路对接，接口端部采用标准的圆弧过渡设计，避免直角结构带来的应力集中问题，同时减少介质在交汇处的湍流阻力，降低管路运行过程中的压力损失。

　　管件主体采用等壁厚设计，壁厚取值参考对应公称压力下的管材壁厚标准，在保证承压能力的前提下尽可能控制整体重量，内壁做光滑过渡处理，交汇处的内圆角经过流体仿真优化，能有效减少介质流经时的涡流产生，降低流体噪声与冲蚀磨损，延长管件的实际使用寿命。在安装边界层面，这款四通的四个接口端面处于同一安装基准维度，对接时可直接与同规格的管道采用焊接、粘接或者螺纹连接的方式固定，安装时无需额外调整角度，四个方向的接口同轴度公差控制在机械管路安装的通用标准范围内，能保证对接后管路的直线度要求，避免强行对接带来的装配应力。

　　从实际应用场景出发，这类四通管件常被用在建筑给排水的立管分层供水节点、暖通空调的冷热水分流节点、工业设备的冷却循环管路分支、小型化工管路的介质分配节点中，在需要十字交汇布管的场景下，相比采用多个弯头、三通组合搭建的分流结构，一体式四通的结构刚性更好，密封点位更少，长期运行的维护成本更低。设计过程中需要重点关注交汇处的结构强度，因为四个方向的介质压力会在交汇腔体处形成复杂的应力状态，建模时需要对交汇处做加厚过渡处理，通过有限元应力分析验证不同压力等级下的结构形变，确保在额定工作压力下不会出现开裂、变形问题。

　　同时接口的尺寸公差需要匹配对应管材的连接标准，比如采用焊接连接时，接口外径与管材外径的公差要控制在焊接允许的范围内，保证焊口的焊接质量；如果是采用粘接或者卡接的连接方式，接口的内径尺寸与表面粗糙度也要满足对应连接工艺的要求。外形上这款四通没有多余的外置结构，整体轮廓规整，外部的圆弧过渡既方便生产加工时的脱模或者成型，也能减少安装过程中与周边管路、构件的干涉，在紧凑的管路安装空间内，规整的外形能更好地适配密集布管的需求，不会因为突出的结构导致周边部件无法安装。另外，这种正交等径四通的流道设计，能让介质在四个方向的流动阻力基本保持一致，在做流量分配时更容易控制各支路的流量平衡，不会因为结构不对称导致某一支路的阻力过大出现流量不足的问题，这在需要均匀分配介质的循环管路中尤为重要。建模过程中需要严格保证四个接口的轴线垂直度，避免出现角度偏差导致安装时管路别劲，长期运行下出现接口渗漏的问题，同时流道内部的相贯线处理要平滑，不能有凸起或者凹陷的结构，防止介质中的杂质在凹陷处沉积，长期使用造成管路堵塞。
