带法兰连接结构的45度管道弯头

　　在工业流体输送管路系统的搭建过程中，管路走向的变向衔接是管路布局时无法回避的结构需求，这类带法兰连接端的45度弯管构件，是管路转向衔接环节里应用频次极高的基础配件，和常见的90度直角弯头相比，45度的转向角度能够让管路内的流体介质在转向时拥有更平缓的流道过渡，大幅降低介质转向过程中产生的局部阻力损失，减少管路内部的湍流扰动，尤其适配对管路压损控制要求较高的输送场景，比如市政给排水的长距离管线、化工介质的重力流输送段、暖通系统的循环水管路等场景，都能看到这类弯头的大量应用。

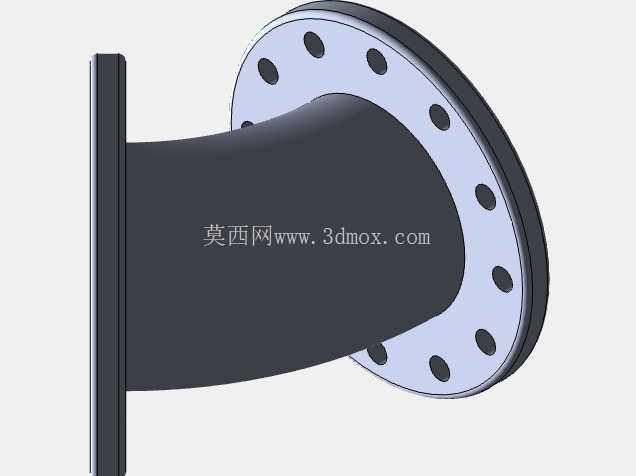

　　从结构设计的角度来看，这个弯头的一端采用了带均匀螺栓孔的法兰盘连接结构，法兰端面上的螺栓孔沿圆周方向等距排布，安装时可以通过配套的螺栓紧固件，将弯头和相邻的管道法兰、设备接口法兰实现刚性密封连接，这种法兰连接的结构形式，相比焊接、卡套等连接方式，具备更好的可拆卸性，后期管路维护、部件更换时不需要破坏管路主体结构，只需要拆卸法兰螺栓即可完成拆装作业，同时法兰连接的密封性能可靠，只要匹配对应压力等级的密封垫片，就能满足不同压力工况下的管路密封要求，避免介质输送过程中出现跑冒滴漏的问题。

　　弯头的另一端为平直的管段结构，可以根据实际安装场景的需求，选择和对应管径的管道进行焊接对接，或者搭配转接法兰实现不同连接形式的适配，这种一端法兰一端直管的结构设计，兼顾了连接可靠性和现场安装的灵活性，在设备端接口和现场管路衔接的位置，这种结构的弯头能够大幅降低现场配管的施工难度，减少现场切割、焊接的作业量。在建模过程中，首先需要确定弯头的核心曲率半径，曲率半径的取值直接影响弯头内部的流道顺滑度，曲率半径过小会导致介质转向时的离心力过大，加剧管路内壁的冲刷磨损，曲率半径过大则会增加弯头的整体外形尺寸，占用更多的管路安装空间，因此建模时需要结合常用的管路设计规范，选取兼顾流道性能和安装空间的合理曲率值。法兰端的建模需要严格匹配对应公称通径、公称压力下的法兰标准尺寸，包括法兰盘的外径、厚度、螺栓孔的中心圆直径、螺栓孔的数量和孔径、法兰密封面的形式和尺寸，都要和标准法兰的参数保持一致，避免实际安装时出现螺栓孔错位、密封面不匹配导致无法安装的问题。弯头的管壁厚度需要根据管路的设计压力、输送介质的腐蚀特性进行合理取值，既要保证管路运行时的结构强度，承受住管路内部的介质压力和外部的管路载荷，也要避免壁厚过大造成材料浪费和整体重量的不必要增加。

　　从安装边界的角度来看，这类弯头在布局时需要预留足够的法兰螺栓拆装空间，法兰端的外侧需要留出能够放入螺栓、拧紧螺母的操作距离，避免因为周边设备、管线的遮挡导致螺栓无法正常拆装；弯头的转弯段外侧需要预留对应的安装间隙，避免和周边的结构件、其他管线产生干涉，同时要考虑管路运行时产生的热胀冷缩位移量，预留合适的补偿间隙，避免管路热变形时产生额外的结构应力。在实际应用中，这类弯头不仅可以用于常规的水、气体等中性介质的输送，搭配对应的耐腐蚀材质和密封垫片后，也可以用于部分弱腐蚀性化工介质的输送管路，法兰连接的结构也方便在管路检修时对弯头内部的结垢、淤积物进行清理，尤其在输送含有少量固体颗粒的流体介质时，45度的平缓转向能够减少固体颗粒对弯头内壁的冲刷磨损，延长弯头的实际使用寿命。建模时对弯头的内外壁过渡位置做了顺滑的圆角处理，避免流道内出现尖锐的结构棱角，减少介质流动时的阻力，同时也能避免应力集中的问题，提升弯头整体的结构强度，法兰和弯管主体的衔接位置做了平滑的过渡结构，避免焊接位置出现结构突变导致的应力集中，保证整个构件在承压状态下的结构稳定性。
