塑料内外丝转换接头结构设计

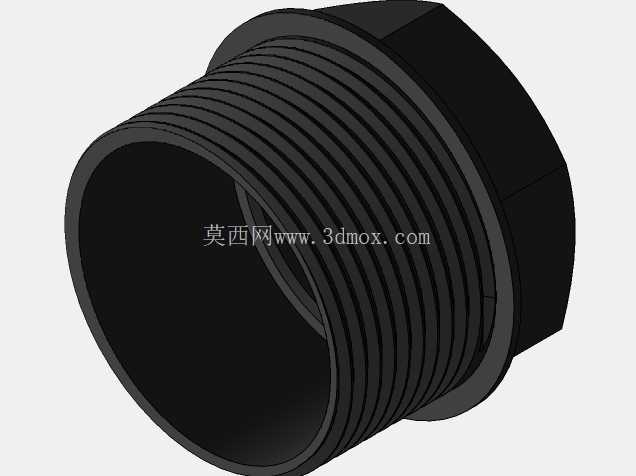

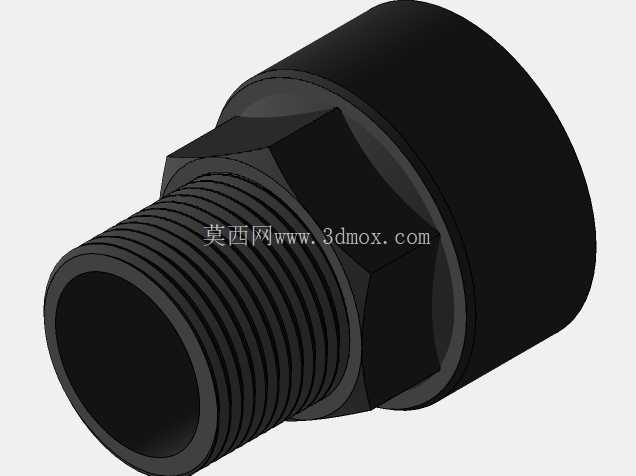

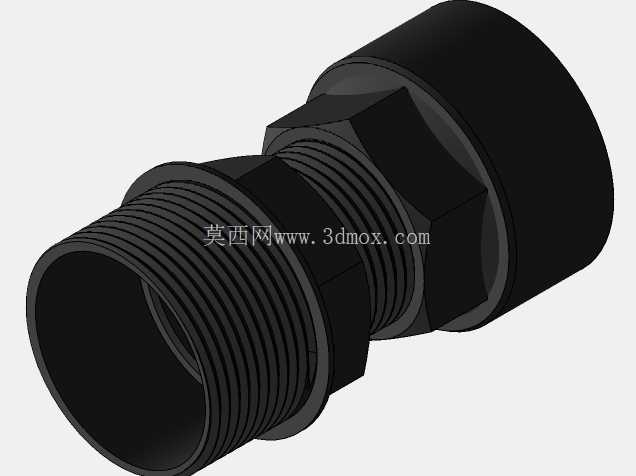

　　这款塑料转换接头主要应用在低压流体输送管路的变径或接口制式转换场景，常见于民用给排水管路、小型气动回路、家装水暖改造、农用灌溉支管接驳等工况，用来实现不同螺纹制式管路的快速对接，解决现场施工中内外丝接口不匹配的问题，避免额外加装多个转接件带来的密封点增多、泄漏风险升高的问题。从结构设计来看，接头一端为外螺纹结构，螺纹段采用标准管螺纹牙型，牙顶与牙底的圆弧过渡设计能在旋合时均匀分散挤压力，搭配生料带或密封圈使用时可以形成连续的密封面，不会因为塑料材质的蠕变特性导致密封失效；另一端为内螺纹接口，接口入口处做了15度的导向倒角，现场安装时无需刻意对准螺纹牙口，稍微倾斜即可顺利旋入，能有效降低高空作业、狭小空间作业时的安装难度。

　　接头中部设计有外六角拧转台，六角对边尺寸按照常规活动扳手、开口扳手的标准规格设计，既不会因为对边尺寸过小导致拧转时受力面压溃，也不会因为尺寸过大挤占周边管路的安装空间，六角台与两端螺纹的同轴度控制在0.1mm以内，旋紧后不会出现管路偏斜、别劲的问题，能减少长期使用过程中接头根部的应力集中。材质选用改性增强塑料，相比金属接头重量更轻，耐水腐蚀、耐常见弱酸弱碱腐蚀的性能更优，不会像铁质接头那样长期使用后出现锈渍污染流体、锈死无法拆卸的问题，适合在对防腐有要求、管路承重有限的场景使用。

　　从安装边界来看，外螺纹段的有效旋合长度按照对应管径的标准密封长度设计，既保证足够的螺纹啮合强度，承受管路内的常规流体压力，也不会因为旋合长度过长导致安装时需要拧转过多圈数，提升施工效率；内螺纹段的底部设计有密封止口，当对接外螺纹件旋到底时，端面会抵在止口的密封面上，配合端面密封圈可以实现双重密封，即使螺纹段出现轻微渗漏，端面密封也能起到二次防护作用。接头的整体外形做了圆滑过渡，没有尖锐的棱角，搬运、安装过程中不会划伤施工人员的手部，外表面没有多余的凸起结构，管路排布时可以紧密贴靠墙面或设备外壳，减少管路占用的空间。

　　在实际选型使用时，需要注意该接头的适用压力范围，不能用于高压流体输送回路，安装时拧转力矩要控制在塑料件的承受范围内，避免力矩过大导致螺纹滑牙、六角台开裂；螺纹旋合前要清理牙口内的杂物，避免杂质夹在密封面之间导致渗漏。建模过程中，螺纹部分采用真实牙型建模而非贴图示意，能直接导出用于3D打印快速样件验证，也可以导入有限元分析软件对接头的受力情况进行模拟，验证不同壁厚下的承压能力，优化结构重量与强度的平衡；六角台的棱角处做了微小的倒圆处理，既符合塑料件注塑成型的工艺要求，避免注塑时尖角处出现应力集中、填充不满的问题，也能提升成品的外观质感。
