L型带安装耳管道固定支撑构件

在民用给排水、工业流体输送、实验室气路排布等场景中，管道的径向与轴向限位始终是管路布设环节的核心需求，这类小型支撑构件正是为解决小口径管路悬空布设时的晃动、位移问题而设计。不同于大管径重载管廊使用的焊接式重型支座，这款构件适配外径20-40mm的轻质管路，常见于桌面级实验台管线排布、小型3D打印设备流体管路固定、校园创新项目小型气路搭建等对安装便捷性、自重控制有要求的场景。

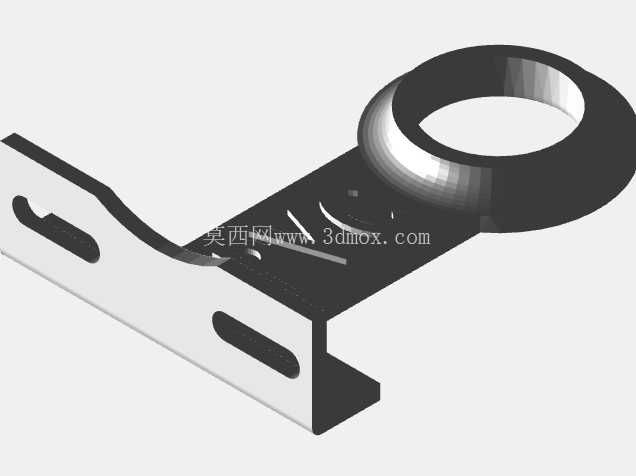

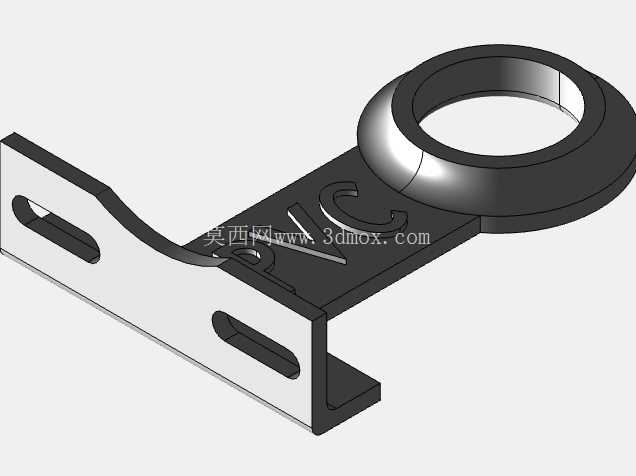

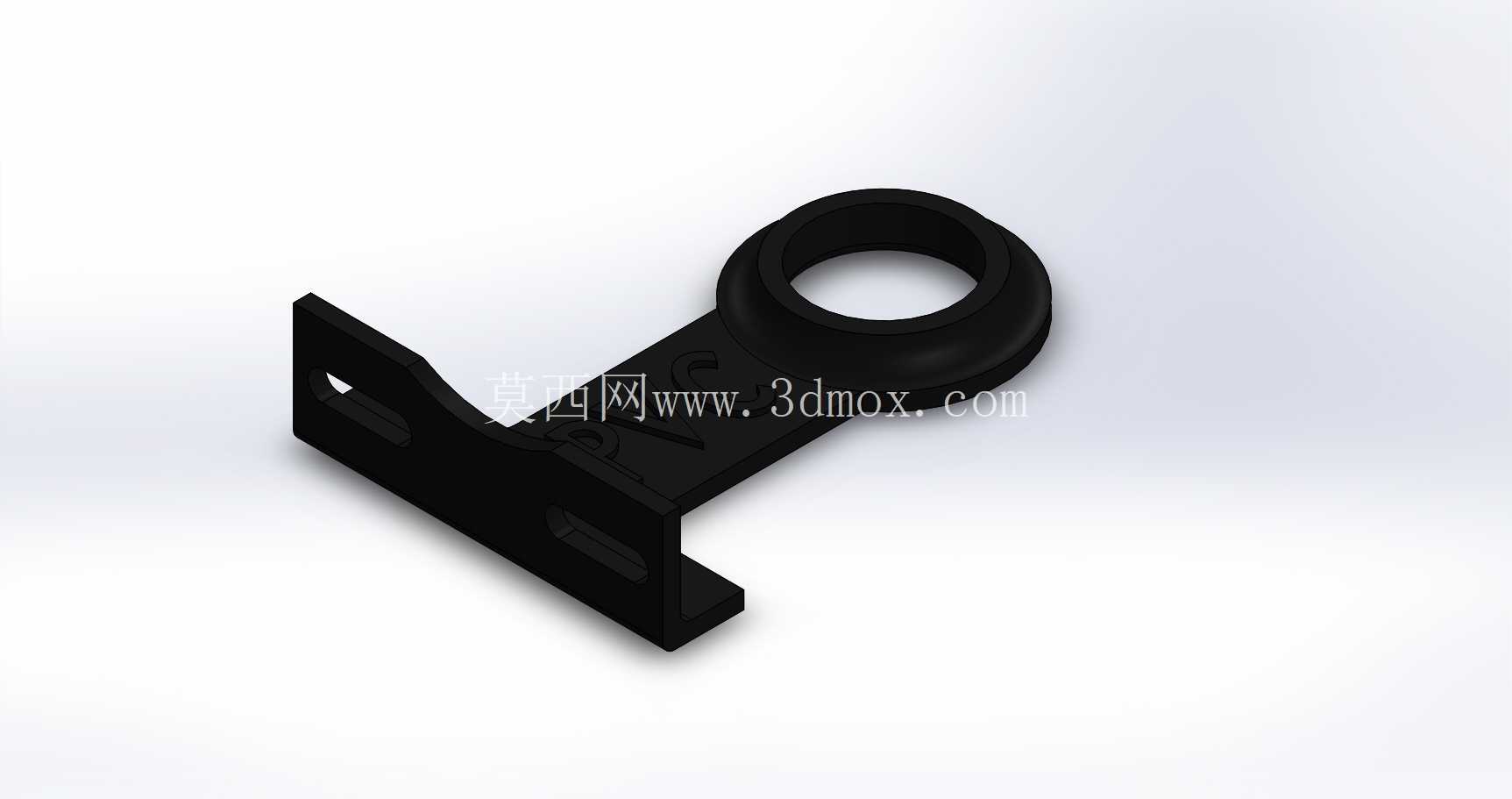

从结构功能来看，构件一端为带环形通孔的管套段，通孔内壁做了0.2mm的倒角处理，既可以避免穿管时锐边划伤软管外壁，也能在穿硬管时起到导向作用，环形段的壁厚设计为3mm，在常规PLA、ABS等3D打印材料成型条件下，能提供足够的径向抱紧力，避免管路受流体冲击时从支撑位滑脱。另一端为L型弯折的安装基座，基座上开设两个对称的长圆形安装孔，孔位长度预留了3mm的调节余量，安装时无需精准对位预埋孔位，可在一定范围内调整支撑位置，抵消安装面的孔位加工误差。L型弯折的直角处做了R2的圆角过渡，避免应力集中导致的构件断裂，尤其是采用FDM工艺3D打印时，直角位置的层间结合力较弱，圆角过渡能大幅提升构件的抗弯折载荷能力。

设计过程中优先考虑了批量增材制造的工艺适配性，整个构件无悬空角度大于45度的结构，打印时无需添加支撑材料，既能减少打印后处理的工作量，也能避免支撑拆除后留下的表面缺陷影响安装精度。构件的整体外轮廓尺寸控制在60mm*30mm*25mm范围内，安装基座的底面做了0.1mm的平面度公差控制，贴装在型材平面、安装板表面时能完全贴合，不会出现翘边导致的支撑不稳。环形管套的中心高度距离安装底面为18mm，这个高度预留了管路与安装面之间的间隙，既可以避免管路与安装面摩擦磨损，也能给管路外包保温层、穿线护套预留足够空间。

实际安装使用时，可根据管路材质选择不同的固定方式：针对PVC、PPR等硬质管路，可直接将管路穿入环形孔后，在孔壁侧面顶入M3的紧定螺钉实现径向锁紧；针对硅胶、PU等软质管路，可在环形孔内壁粘贴1mm厚的橡胶防滑垫，增大摩擦力的同时避免软质管被挤压变形。安装基座的两个长圆孔适配M4规格的螺栓、自攻螺丝，既可以固定在铝型材的T型槽内，也可以直接固定在木质、塑料材质的安装基板上，适配多种安装基面。

不同于市面上常见的全包式管卡，这款单侧环形支撑的结构在管路维护时无需完全拆卸构件，只需松开紧定螺钉即可将管路从支撑位取出，大幅降低后期管路调整、更换的工作量。构件的L型弯折边高度设计为12mm，这个高度既能保证安装时螺栓有足够的拧紧操作空间，也不会因为过高导致构件整体重心偏移，在管路产生振动时出现支撑晃动。针对3D打印的成型特性，构件所有棱边都做了0.3mm的倒角处理，避免打印过程中出现的锐边翘曲，也能防止安装操作人员被锐边划伤。在小口径管路的布设场景中，这类轻量化支撑构件既能满足管路固定的力学需求，又能通过增材制造快速迭代调整尺寸，适配不同的安装空间与管路规格，相比标准化的金属管卡，定制化成本更低，交付速度更快，非常适合小批量定制化的管路搭建项目使用。
