雅各布锥形斜接三通管路连接件

在粉体输送、低压通风、除尘系统以及食品级物料输送管路的布设过程中，经常会遇到主管道需要引出分支管路、同时要保证管路内部流道顺滑无突变的工况，这类斜向分支的连接部件如果采用普通直角三通，很容易在转角位置形成物料堆积、风阻陡增的问题，尤其是输送面粉、塑料粒子、金属粉末这类易残留的介质时，积料不仅会造成输送效率下降，长期堆积还可能引发堵管、霉变甚至粉尘爆炸的风险，这款锥形斜接侧向三通就是针对这类工况开发的专用管路连接件。

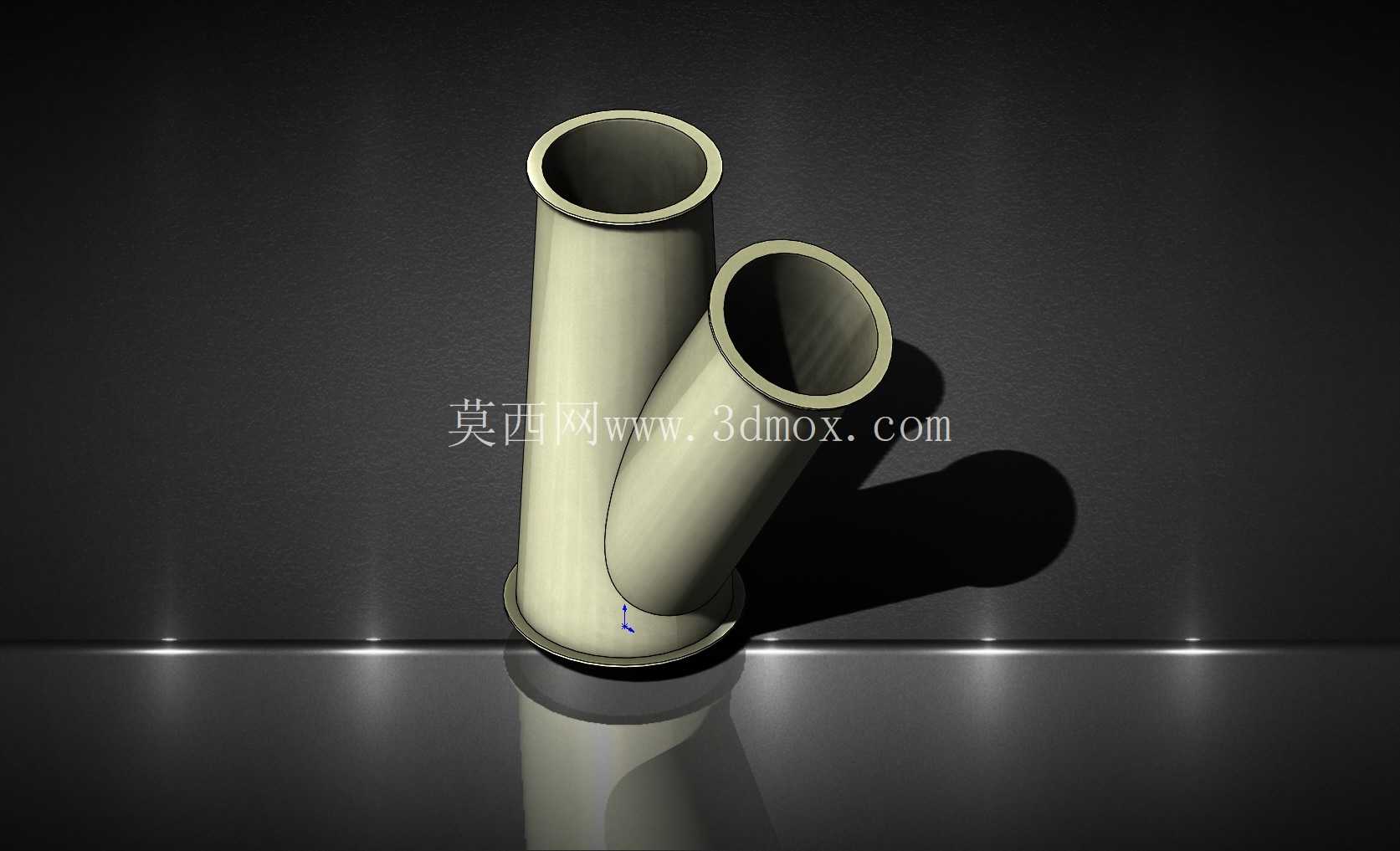

从结构设计来看，这款管件采用主管道竖直贯通、分支管道以固定倾角从主管道侧壁平滑衔接的结构，和普通焊接三通不同的是，分支管与主管的连接位置没有突兀的焊缝凸起，整个衔接曲面做了连续顺滑的过渡处理，内壁全程保持光滑无台阶，介质从主管流向分支或者从分支汇入主管时，不会因为流道截面突变产生涡流，能有效降低管路系统的压损，减少风机或者输送泵的动力损耗。主管道上下两端都做了标准的直边连接段，长度刚好适配常用的快装卡箍、法兰套接或者焊接连接的安装余量，不需要现场额外裁切修边，分支管的端部同样预留了标准连接尺寸，和同系列的雅各布锥形弯头、直管段可以直接拼接，不需要单独制作转接头。

实际选型安装时需要注意，这类锥形斜三通的主管通径和分支管通径保持一致，整体壁厚均匀，采用薄壁卷制成型工艺，整体重量比同规格焊接三通更轻，安装时不需要额外做加强支撑，只要在两端连接位置做好固定即可。安装边界上，分支管的倾斜角度经过流体仿真优化，既保证了分支管路的布设空间不会和主管道的固定支架产生干涉，又能让介质转向时的阻力降到最低，在除尘系统的支管路布设场景中，这种斜向三通可以替代传统的直角三通加弯头的组合，减少两个连接节点，也就减少了两个可能漏风漏料的密封点位，能有效降低后期管路维护的工作量。

在食品加工、医药粉体输送的场景中，这种光滑内壁的斜三通还能避免清洁死角，配合CIP在线清洗系统时，清洗液可以顺着顺滑的内壁流道完全冲刷过所有内表面，不会有残留介质积存在转角位置，满足食品医药行业的卫生级要求。和普通的等径斜三通不同，这款产品的分支管与主管衔接位置做了锥形过渡强化，既保证了衔接位置的结构强度，不会因为管路内部的压力波动出现焊缝开裂的问题，又不会因为加强结构凸入流道内部影响介质通行。

在三维建模过程中，这类管件的建模难点主要在主管和分支管的相贯线处理，不能直接用两个圆柱做布尔运算就结束，需要将相贯位置的曲面做曲率连续的顺滑过渡，同时要保证两端连接段的圆柱度、端面的平面度符合管路连接的公差要求，不然实际安装时会出现对接错位、密封不严的问题。建模时还要注意整个管件的拔模角度，因为这类薄壁管件很多是采用旋压或者冲压工艺成型，必须预留合理的脱模斜度，同时要控制好端部连接段的圆度公差，保证和标准卡箍、法兰的配合间隙在允许范围内。

实际工程应用中，这类斜三通经常和同系列的45度、60度、90度锥形弯头搭配使用，组成整个输送管网，所有部件的连接尺寸统一，现场安装时可以根据管路走向灵活拼接，不需要现场测量制作异形件，能大幅缩短管路安装的施工周期。在负压除尘系统中使用时，因为内壁光滑无凸起，粉尘不会在管件内部积存，长期运行也不会出现积料堵塞的问题，相比普通焊接三通，维护周期可以延长两倍以上。在正压粉体输送系统中，顺滑的流道可以减少物料在输送过程中的破碎率，对于输送易碎的颗粒物料比如粮食、塑料粒子的场景，能有效降低输送过程中的物料损耗。
