管道弹性元件端部衬套结构设计

在工业管路系统的布设与运维场景中，管道弹性元件的端部固定与密封衔接一直是影响管路运行稳定性的关键环节，本次呈现的环形衬套结构，正是针对管道上弹性元件的端部安装需求设计的配套构件。从实际应用场景来看，这类衬套多用于有振动缓冲、位移补偿需求的管路段，比如工业流体输送管线中加装橡胶弹性节、金属波纹管补偿器的位置，衬套作为弹性元件与管道端口的衔接载体，既要承担弹性元件端部的径向定位作用，也要避免弹性元件在长期受压、受振过程中出现端部卷边、错位脱落的问题。

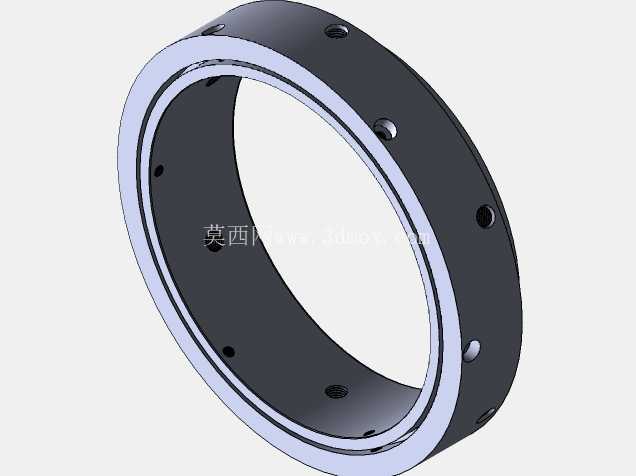

从功能特性上看，该衬套采用整体环形结构设计，主体为等截面的圆环形态，内孔尺寸与适配管道的外径保持严格的公差配合，安装时可直接套入管道端部，外圆面则与弹性元件的内孔形成过盈配合，保证衔接处的同轴度。衬套侧壁上分布的多组小孔与沉台结构，是为安装紧定螺钉预留的位置，安装完成后通过紧定螺钉可将衬套与管道外壁实现刚性固定，避免衬套在管路振动过程中出现轴向窜动；同时衬套朝向弹性元件的一侧端面做了微小的倒角处理，能够在弹性元件受压产生形变时，避免锐边割伤弹性元件的基体材料，延长弹性元件的使用寿命。

设计思路上，该结构没有采用传统的两半式抱箍结构，而是选用整体式环形结构，核心考量是减少拼接缝隙带来的密封隐患，整体式结构的刚性更均匀，在承受径向挤压力时不会出现拼接处的应力集中问题。衬套的壁厚经过反复校核，既保证足够的结构强度，在紧定螺钉锁紧时不会出现壁面变形，也控制了整体重量，不会给管道端部带来额外的负重负担。侧壁上的安装孔采用等角度圆周分布的布局，保证锁紧力均匀作用在衬套整圈，避免局部锁紧力过大导致衬套圆度超差，影响与弹性元件的配合精度。

从安装边界来看，该衬套的轴向宽度需要匹配弹性元件的端部搭接长度，通常衬套嵌入弹性元件内孔的深度不小于弹性元件壁厚的三倍，保证足够的衔接摩擦力；衬套的内孔公差选用H7级精度，与常用的无缝钢管、不锈钢管道外径形成间隙配合，安装时可轻松套入，锁紧后无松动余量；外圆面的粗糙度控制在Ra1.6，既保证与弹性元件内孔的贴合度，也不会因为表面过于光滑导致弹性元件出现打滑移位。在实际选型适配时，需要注意衬套的材质要与输送介质、管道材质匹配，若用于腐蚀介质输送场景，可选用不锈钢或工程塑料材质，普通给排水、常规工业流体场景则可选用碳钢做表面发黑处理，兼顾成本与防锈能力。

在管路装配作业中，该衬套的安装流程也经过优化，无需复杂的专用工装，先将衬套套入管道端部调整到指定安装位置，依次拧紧各位置的紧定螺钉，确认衬套无歪斜、无松动后，再将弹性元件的端部推套到衬套的外圆面上，可额外加装卡箍在弹性元件外侧做二次固定，整套安装流程单人即可完成，大幅降低管路装配的人工成本。同时该结构的维护成本极低，衬套本身无易损结构，仅在弹性元件达到使用寿命更换时，检查衬套的磨损与锁紧情况即可，无需频繁更换衬套构件，适合长周期运行的工业管路系统使用。
