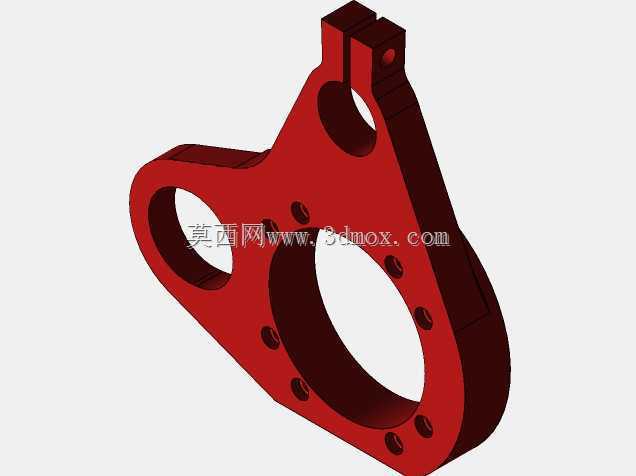

适配PM3规格的减速机安装承载板结构

　　在工业传动系统的现场布设环节，减速机安装板是衔接动力输出端与负载执行端的核心承载构件，这类构件的设计合理性直接决定整套传动链路的运行稳定性，尤其是针对特定规格减速机开发的适配安装板，需要兼顾安装精度、承载冗余、运维便利性等多维度的工程需求。这款适配PM3规格的减速机安装承载板，在设计阶段首先锚定了中小功率传动场景的安装需求，常见于轻工生产线输送段、小型物料提升设备、非标自动化专机的动力单元布设场景，这类场景的共性特点是安装空间紧凑、后期运维拆装频次不低、运行过程中存在持续的小幅振动，因此安装板不能仅做简单的平板开孔处理。从结构设计思路来看，这款承载板没有采用等厚平板的粗放设计，而是在减速机主体贴合区域做了局部加厚的凸台结构，

　　凸台平面的平面度公差控制在0.05mm以内，避免减速机安装后壳体出现贴合间隙导致的运行偏载，凸台周边设置了下沉式的螺栓沉孔，螺栓锁紧后端面不会突出安装板平面，不会干涉周边布线或者防护盖板的安装。安装板的边缘做了15度的倒角处理，既消除了板材切割后的锐边安全隐患，也能在设备吊装对位时起到导向作用，减少安装对位的调整时间。安装板上的安装孔位完全匹配PM3减速机的底部安装基准，同时预留了通用的机架安装长圆孔，长圆孔的调节行程覆盖了同系列不同减速比机型的中心高微调需求，现场安装时不需要额外扩孔或者焊接调整垫块，就能完成减速机输出轴与负载轴的同轴度校准。考虑到传动场景的振动传导特性，安装板在非承载区域做了均匀的减重槽设计，

　　减重槽的排布经过受力仿真验证，不会削弱安装板的整体抗弯强度，同时能减少振动在板材上的传导面积，降低共振风险，减重槽的深度控制在板材总厚度的三分之一，槽内转角全部采用R3以上的圆角过渡，避免应力集中导致的板材长期使用开裂问题。安装板的整体外形尺寸适配常见的40系列、50系列工业铝型材机架的安装跨距，四个角的固定孔位可以直接匹配标准T型螺栓的安装尺寸，不需要额外加工转接件，不管是安装在铝型材框架还是焊接钢结构机架上，都能直接适配。在实际使用场景中，这类安装板除了承载减速机自身重量，还要承受传动过程中齿轮啮合产生的径向反作用力，因此板材的厚度选型经过扭矩载荷校核，在额定输出扭矩1.5倍的过载工况下，安装板的最大形变量不超过0.03mm，不会因为板材形变导致齿轮啮合间隙变大、运行噪音升高、密封件过早磨损等问题。安装板上还预留了接地螺栓的安装位以及润滑油收集槽的导流孔，现场布设时可以直接将减速机的溢油引导至收集管路，避免油污污染车间地面或者周边电气元件，接地位的设置也满足工业设备的电气安全规范要求，不需要额外在机架上焊接接地座。不同于通用安装板的多规格适配妥协，这款专门适配PM3减速机的安装板在孔位精度上做了针对性优化，减速机定位销孔的位置公差控制在±0.02mm，现场更换减速机时不需要重新打表找正，只要将定位销对准孔位推入锁紧螺栓即可完成安装，能大幅缩短设备故障停机的维修时间。安装板的表面处理采用了喷砂氧化工艺，相比普通喷漆处理，表面硬度更高，

　　在日常拆装过程中不容易出现划痕掉漆的问题，同时氧化层的耐腐蚀性能更好，在潮湿或者有轻度油污的车间环境下长期使用也不会出现锈蚀剥落的问题。在安装边界的设计上，安装板的外轮廓比减速机底部最大外轮廓单边宽出20mm，既给锁紧扳手预留了足够的操作空间，也能在减速机周边预留出传感器、接线端子的安装位置，不需要额外扩展安装支架。针对部分需要立式安装的场景，安装板的加强筋结构做了对称设计，不管是水平卧式安装还是垂直立式安装，承载强度都能满足额定载荷要求，不会因为安装方向变化导致受力薄弱点出现。在实际的项目应用中，这类定制化的减速机安装板往往是容易被忽略的细节构件，很多现场安装时采用现场切割钢板焊接支座的方式，不仅孔位精度差，而且没有做应力消除处理，设备运行一段时间后就会出现支座变形、螺栓松动的问题，而经过标准化设计的适配安装板，从板材下料到孔位加工都采用数控设备完成，加工完成后经过去应力退火处理，长期使用不会出现形变，能有效降低传动系统的后期维护成本。安装板上的所有孔口都做了去毛刺处理，螺栓穿入时不会因为孔口毛刺导致螺栓偏斜，保证锁紧力矩均匀传递到整个安装面，避免局部应力过大导致的减速机壳体损伤。另外，安装板的减重槽设计也兼顾了吊装便利性，槽体可以作为吊装时的着力点，不需要额外焊接吊耳，单人就能完成安装板的搬运和对位作业，适配中小设备的快速组装需求。
