柱塞泵核心缸套结构三维设计

　　在液压传动、高压流体输送的各类工业场景里，柱塞泵作为容积式泵的核心品类，其核心部件的加工精度与结构合理性直接决定整套系统的工作压力上限、容积效率与运行寿命，本次建模的缸套类零件是柱塞往复运动的核心承载构件，日常工况中需要持续承受柱塞高频往复带来的摩擦载荷、高压流体的周向挤压，同时还要配合密封件完成高低压腔的流体隔离，避免内泄损失。从实际应用场景来看，这类结构广泛适配于工程机械液压系统、高压水射流设备、油田采油输送装置、化工计量加注设备中，不同场景下对缸套的内壁粗糙度、材质硬度、配合公差的要求存在明显差异，比如工程机械用的柱塞泵缸套需要承受连续交变载荷，内壁通常需要做珩磨处理保证表面粗糙度在Ra0.8以下，减少柱塞密封件的磨损速率；化工计量场景下的缸套则需要优先考虑材质的耐腐蚀性，配合柱塞的材质选择做适配性的结构调整。

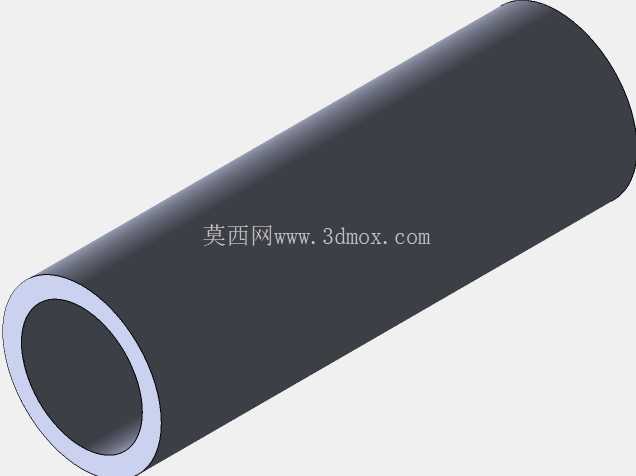

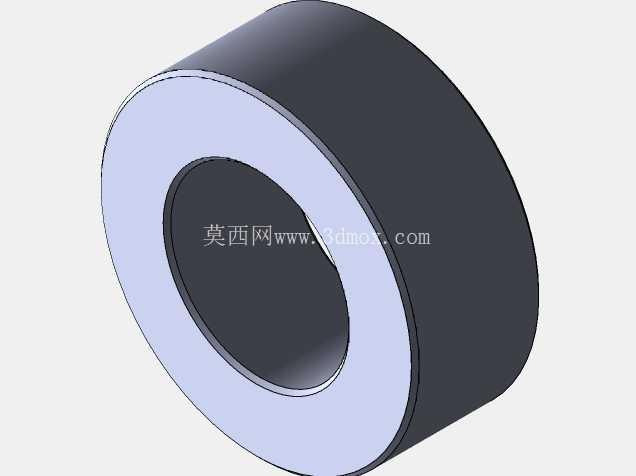

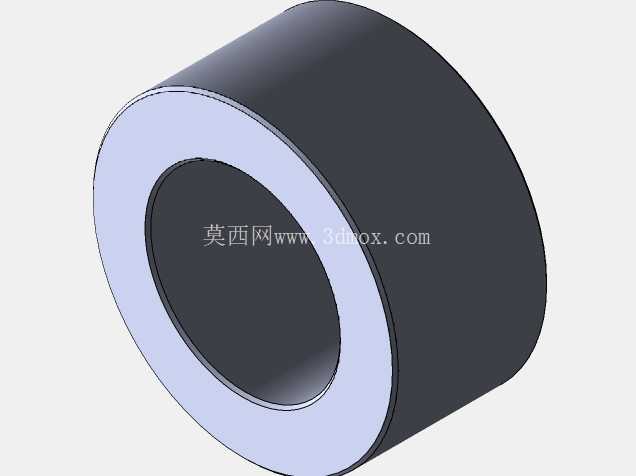

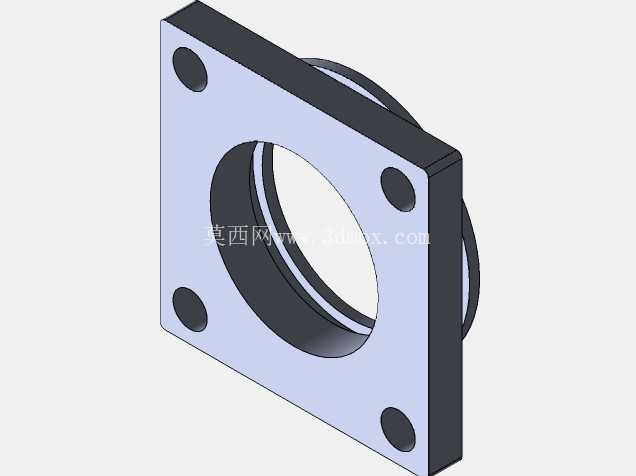

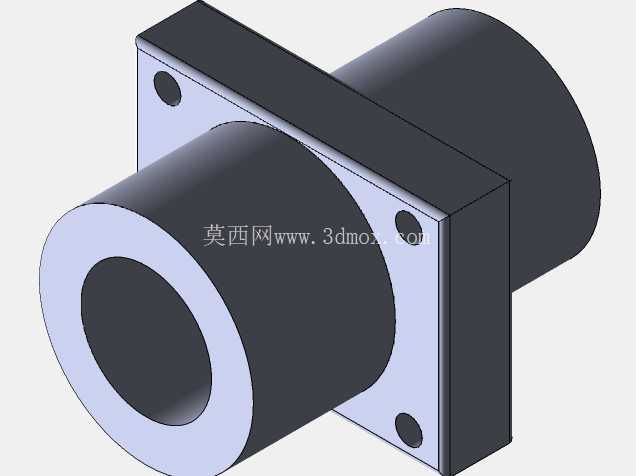

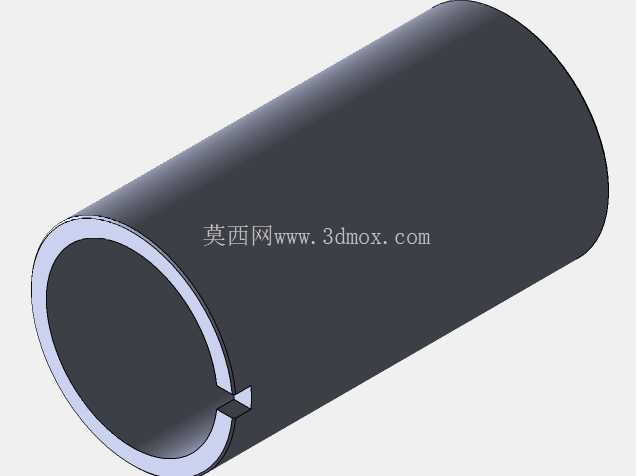

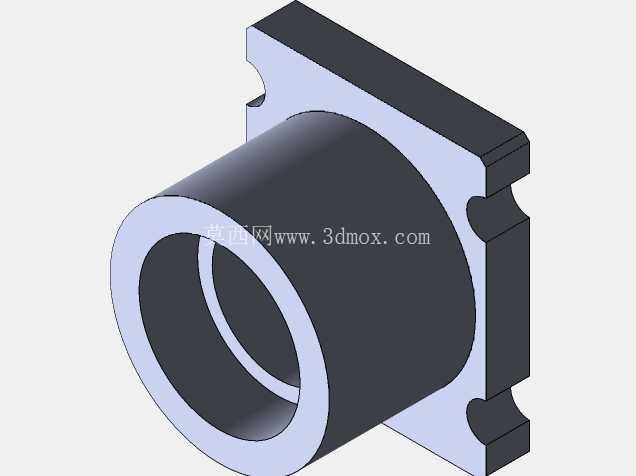

　　做这个零件的三维建模时，首先要明确的是安装边界的约束：整个缸体为空心回转类结构，外圆柱面是与泵壳的安装配合面，需要按照基孔制的配合公差预留安装余量，轴向的定位台阶尺寸要匹配泵壳内部的限位槽深度，避免安装后出现轴向窜动；内孔是核心工作腔面，与柱塞的配合间隙需要根据工作压力等级调整，常规中高压工况下间隙控制在0.02-0.05mm区间，间隙过大会导致内泄量升高容积效率下降，间隙过小则会在油温升高、零件热膨胀后出现柱塞卡滞的故障。建模过程中需要重点处理几个结构细节：一是内孔与端面的垂直度公差，这个形位公差直接影响柱塞运行时的偏磨程度，如果垂直度超差，柱塞往复过程中会出现单侧受力，短时间内就会造成密封件破损、内孔拉毛；二是两端的倒角结构，进油端的倒角需要做圆滑过渡，避免高压流体进入时出现气蚀，同时也方便安装时引导密封件进入，不会被锐边切损；外圆面的退刀槽尺寸要匹配加工工艺，磨削加工时的退刀位置不能与安装密封件的槽位重合，避免影响密封效果。

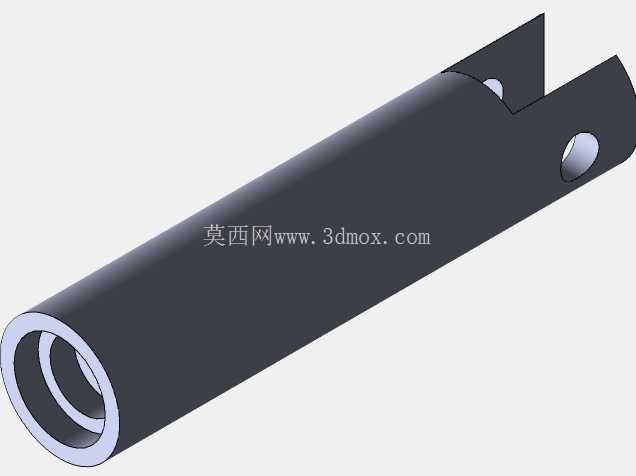

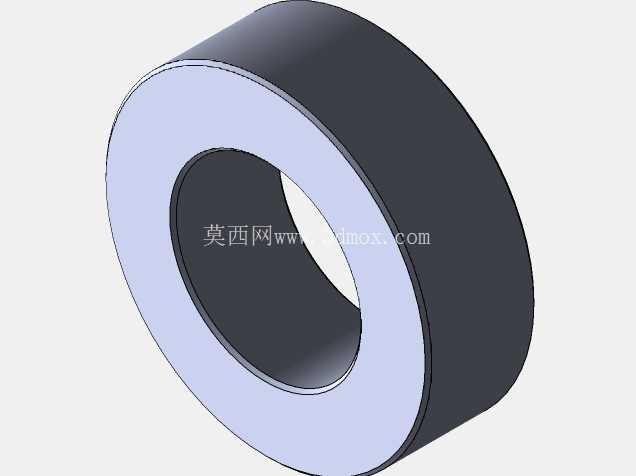

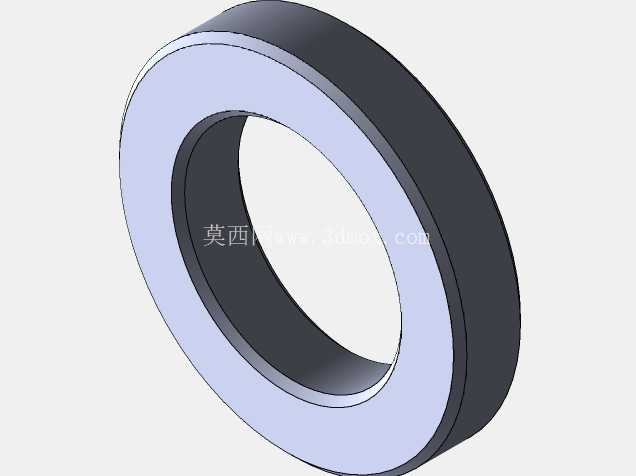

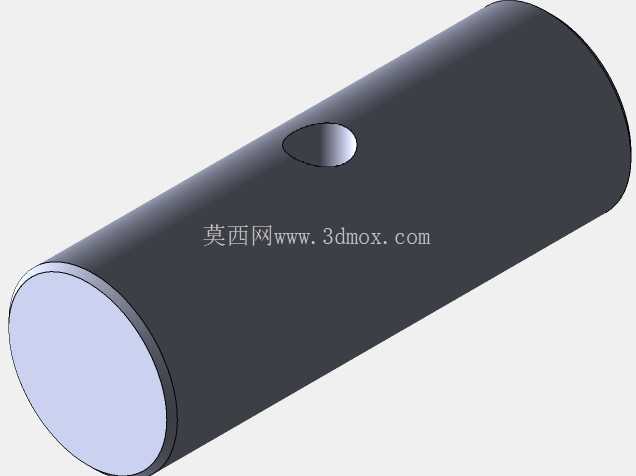

　　从功能特性上看，这个缸套结构是柱塞泵实现吸排油动作的基础载体，柱塞在缸套内做直线往复运动时，密闭容积的变化完成低压吸油、高压排油的过程，缸套的结构刚性需要满足额定压力下的变形量要求，按照31.5MPa的额定工作压力计算，缸套的壁厚需要满足厚壁圆筒的强度校核公式，避免高压下出现胀缸变形。实际建模时没有做多余的轻量化开孔，因为这类高压承载零件的周向刚性均匀性非常重要，不对称的开孔会导致应力集中，在交变载荷下容易出现疲劳裂纹。很多新手建模时容易忽略的是密封槽的尺寸规范，缸套上的密封圈槽宽、槽深、槽口圆角都要对应标准密封件的尺寸要求，比如O型圈的压缩率要控制在15%-25%之间，压缩率过大密封件容易老化失效，压缩率过小则会出现泄漏。

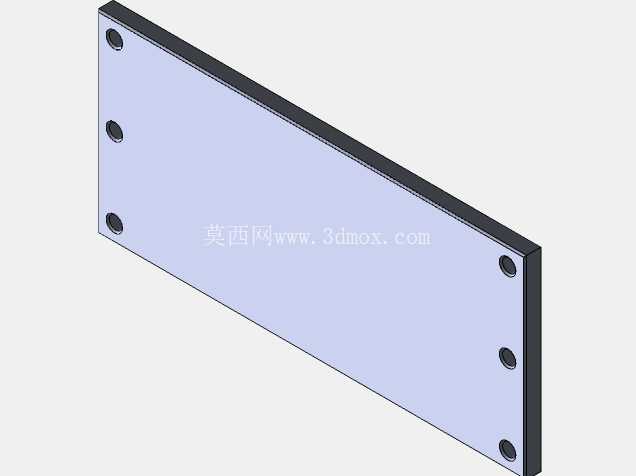

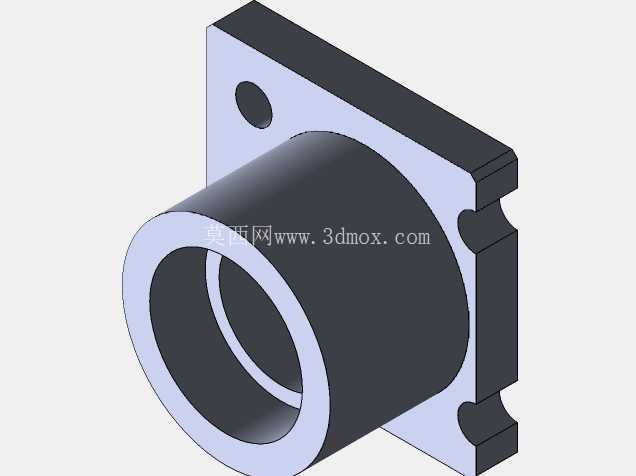

　　另外，缸套的进出油口位置的流道结构要做圆滑过渡，减少流体的沿程压力损失，避免出现局部涡流带来的噪音与温升。在做装配干涉检查时，要确认缸套装入泵壳后，进出油口与泵壳的油道完全对中，错位量不能超过油道直径的10%，否则会大幅增加通油阻力。从加工工艺性的角度考虑，建模时的所有转角都要标注明确的圆角半径，避免出现清角结构导致加工时应力集中，同时也方便热处理时的应力释放，减少零件淬火后的变形量。对于需要做表面处理的工况，比如镀硬铬的缸套，内孔的镀层厚度要在建模时提前预留，保证镀层加工完成后内孔尺寸在公差带范围内。这类回转类零件的三维建模看似结构简单，实则每一处尺寸都和实际工况、加工工艺、装配要求深度绑定，脱离工程实际的建模哪怕外形再相似，也无法直接用于实际生产与装配校验。
