小型卧式直联流体输送泵结构设计

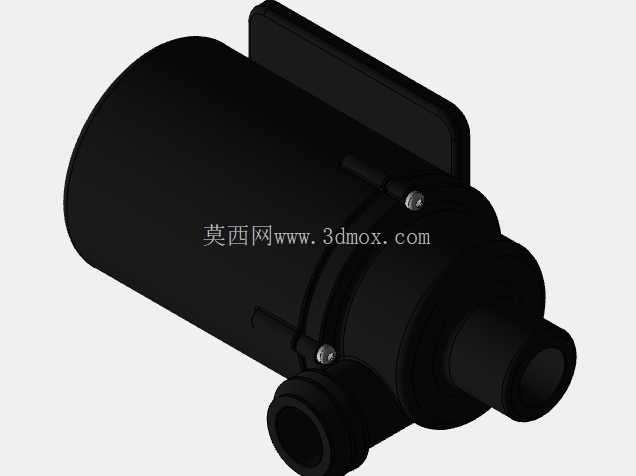

　　这款小型卧式直联流体输送泵的三维结构，主要面向小流量流体循环、低压输送类场景设计，常见于小型冷却循环系统、家用净水增压、小型实验台流体回路、车载辅助喷淋供液等工况，适配清洁无大颗粒杂质的水基流体、低粘度中性流体输送需求，额定工况下可提供稳定的低压头输出，满足小管路系统的流体动力供给要求。从结构布局来看，整体采用电机与泵腔直联的紧凑设计，省去了传统联轴器连接的冗余结构，大幅压缩了整机轴向尺寸，安装固定位设置在电机段上方的一体式安装支耳上，支耳采用平板式安装面，预留两个对称安装孔，可直接通过螺栓固定在设备机架或安装基板上，安装时无需额外调整同轴度，降低现场装配的调试难度。

　　泵体进出液口采用异向布局，轴向出液口与侧向下进液口形成90度夹角，这种管路接口布局能够适配多数紧凑型设备的管路走向，减少管路弯折带来的流阻损失，进液口口径略大于出液口口径，可降低泵腔入口的流体流速，避免气蚀现象的发生，提升泵运行时的吸入性能。泵腔与电机壳体的连接采用周向螺栓紧固结构，结合面设置密封槽位，可适配O型密封圈实现静密封，防止流体渗漏进入电机腔；叶轮采用闭式离心结构，与电机输出轴直接过盈配合连接，传动路径短，传动效率损失小，叶轮与泵腔内壁的间隙控制在合理范围，既避免运转时的刮擦干涉，又能减少容积损失，提升泵的工作效率。电机段外壳采用散热筋一体式结构？不对，这款模型的电机外壳为光滑圆柱面，依靠壳体表面自然散热，适配小功率连续运转工况，外壳尾部预留接线引出位置，可方便用户进行电源接线作业，整机外部无突出的尖锐结构，所有棱角均做倒圆角处理，避免安装维护时的磕碰损伤。从安装边界来看，整机最大径向尺寸为泵腔段的圆柱外径，轴向总长度从进液口端面到出液口端面控制在紧凑范围内，安装支耳的安装孔中心距适配常规小型设备的安装孔位标准，安装时需保证泵体轴向水平，进出液口连接管路时需设置支撑，避免管路重量直接作用在泵体接口上造成接口变形或密封失效。

　　设计过程中优先考虑了易维护性，泵腔端盖拆卸后即可直接接触叶轮部件，无需拆解电机主体，日常清理流道、更换密封件时操作便捷；密封结构采用机械密封与静密封结合的方式，适配常温流体的长期输送需求，若输送特殊介质可更换对应材质的密封件，拓展适用场景。在结构建模过程中，所有配合面均按照机械加工公差要求设置合理的配合间隙，螺栓连接位置预留足够的扳手操作空间，安装支耳的厚度经过强度校核，可承受泵运转时的轻微振动载荷，避免长期运行出现安装脚断裂的问题；进出液口的接口尺寸符合常规小通径管路的连接标准，可直接适配标准软管或硬管接头，无需额外定制转接件。

　　这款泵的结构设计没有冗余的功能部件，所有结构均服务于流体输送的核心功能，整体重量轻，体积小，非常适合集成在空间受限的小型设备内部，作为流体回路的动力源使用，运转时振动小，噪音低，对周边设备的干扰较小，能够满足民用、小型工业设备、实验装置等多场景的使用需求。建模时还原了泵体上的所有细节结构，包括壳体上的紧固螺栓位置、安装支耳的倒角、进出液口的衔接结构、电机壳体与泵腔的连接止口等，所有特征均按照实际加工工艺进行建模，不存在无法加工的不合理结构，可直接用于结构验证、安装干涉检查、设备布局模拟等设计环节，帮助设计人员在整机设计阶段提前确认泵的安装空间、管路走向匹配度，减少后续实物装配时的问题。
