DN400规格16英寸PN16带颈对焊法兰接头

在市政给排水主管网、化工介质输送管线、工业循环水系统以及大型暖通空调主干管路的布设作业中，法兰接头是实现管段之间、管段与阀组/泵体/换热设备之间刚性密封连接的核心部件，这款DN400规格的PN16焊接接头，正是针对公称压力1.6MPa的中低压管路场景设计的带颈对焊法兰结构。从实际工程应用的角度看，这类大口径法兰的选型直接决定了管路系统的密封可靠性与长期运行稳定性，一旦法兰连接部位出现渗漏，轻则造成输送介质损耗、管线压力损失，重则引发生产安全隐患，因此从结构设计到尺寸校核都需要严格匹配管路的运行参数。

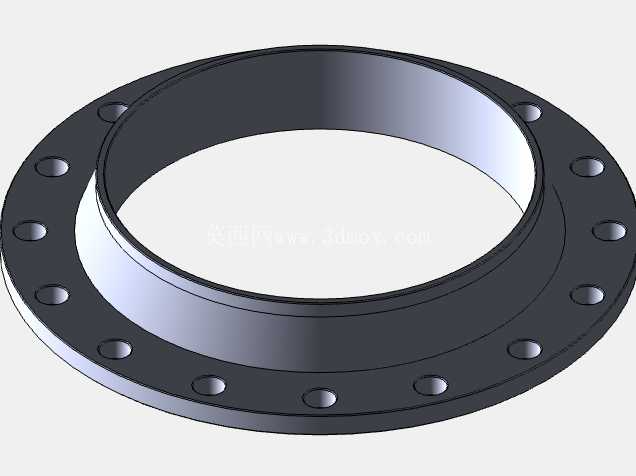

这款接头采用带颈对焊的结构形式，区别于平焊法兰的角接焊缝形式，其颈部采用平缓过渡的锥段设计，能够将法兰盘承受的螺栓预紧力、管路内压产生的轴向推力均匀分散到相邻的管段壁面，大幅降低法兰盘与焊缝位置的应力集中系数，尤其适合DN400这类大口径、存在一定管路振动与温度形变的中压输送场景。法兰盘沿周向均匀布设螺栓通孔，孔位的分度圆直径、孔径大小均匹配PN16压力等级的对应标准，安装时可与同压力等级、同公称通径的法兰片、设备接口精准对位，配合对应规格的金属缠绕垫片或橡胶密封垫片，拧紧螺栓后即可实现可靠的端面密封。

从设计思路上看，这款接头的建模过程优先保证安装边界尺寸的准确性：颈部的内径与DN400钢管的外径完全匹配，现场安装时可直接将钢管插入颈部端口进行环向对接焊，焊缝为全焊透结构，相比平焊法兰的双面角焊缝，焊接强度更高、密封性能更优，同时颈部的锥度设计充分考虑了焊接作业的操作空间，避免焊枪在施焊过程中与法兰盘发生干涉。法兰盘的厚度经过刚度校核，在1.6MPa的工作压力下，法兰盘的端面翘曲量控制在密封允许的范围内，不会因螺栓预紧力或者管路内压导致端面变形，进而引发密封垫片压合不均出现渗漏。

实际安装作业中，这类大口径法兰的对接需要注意管段的同轴度校准，法兰端面与管段轴线的垂直度偏差需要控制在标准允许的范围内，否则会出现单侧螺栓预紧力过大、另一侧密封压合不足的问题。周向布置的螺栓需要按照对角交叉的顺序分步拧紧，分2-3次逐步加载到规定的扭矩值，避免单次单侧拧紧造成法兰端面偏斜。这款接头的密封面为突面形式，适配绝大多数中低压管路常用的密封垫片，无需额外加工特殊密封槽，降低了现场安装的配件适配难度。

在不同的应用场景中，这款接头可以适配不同材质的输送介质要求：在普通给排水、循环水系统中可采用碳钢材质搭配防腐涂层，在化工介质输送场景中可更换为不锈钢或合金钢材质，其核心的结构尺寸、安装连接边界保持一致，具备较强的场景通用性。建模过程中对法兰颈部的过渡圆角、螺栓孔的倒角、密封面的表面粗糙度都做了符合工程实际的还原，能够直接用于管路装配的干涉检查、预制加工的尺寸放样，也可作为管路系统BIM建模的标准构件使用，帮助设计人员在方案阶段就完成法兰安装空间的校核，避免现场施工时出现法兰与周边管线、支吊架碰撞的问题。

从长期运行的角度看，带颈对焊结构的法兰接头抗疲劳性能更优，在管路存在温度形变、轻微振动的工况下，锥颈结构能够吸收部分形变应力，减少焊缝位置的疲劳载荷，相比平焊法兰具备更长的无故障运行周期，尤其适合主干管线这类不便于频繁停机检修的应用位置。其16英寸的通径尺寸对应DN400的公称通径，能够满足大流量介质的输送需求，PN16的压力等级覆盖了绝大多数工业民用中低压管路的压力要求，是管路连接系统中应用范围极广的一类连接件。
