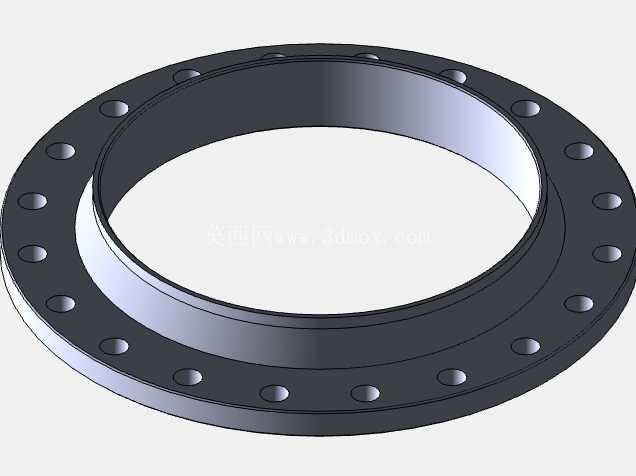

DN500大口径PN16压力焊接法兰接头

在市政供水主干网、大型化工流体输送管线、电厂循环水系统这类大管径流体输送场景中，法兰接头是实现管段之间刚性密封连接的核心部件，本次设计的DN500规格PN16焊接法兰，正是针对公称通径500毫米、公称压力1.6兆帕的中低压大管径管路场景开发。这类大口径法兰的应用场景往往伴随大流量流体输送，一旦出现密封失效或者连接强度不足，会造成管线停运、介质泄漏等严重生产事故，因此设计阶段需要同时兼顾连接强度、密封可靠性与现场安装的适配性。

从结构设计逻辑来看，该法兰采用带颈对焊连接形式，颈部的锥度过渡结构是设计的核心细节之一，不同于平焊法兰的直筒结构，带颈的锥段可以平滑分散管线运行时产生的应力，避免法兰盘与筒体连接位置出现应力集中，尤其适配DN500这类大管径规格，管线运行时的轴向力、径向弯矩都能通过锥颈均匀传递到法兰盘整体，不会在焊缝位置形成应力峰值。法兰盘上的螺栓孔采用沿圆周均匀排布的设计，孔位的节圆直径、螺栓孔数量都经过强度校核，PN16压力等级下，配套的螺栓预紧力可以均匀作用在法兰密封面，保证密封垫片受压均匀，避免出现局部压溃或者压应力不足导致的泄漏。

实际安装过程中，该法兰的焊接端需要与同规格的钢管端部做坡口匹配，焊接时采用多层多道焊的工艺，保证焊缝全熔透，焊后需要对焊缝做无损检测，避免焊接缺陷导致的运行泄漏。法兰的密封面采用突面形式，适配常用的非金属平垫片、缠绕式垫片，在1.6兆帕的工作压力下，突面密封的加工精度更容易保证，现场安装时对垫片的定位要求也更低，适合大管径管线的现场施工条件，减少安装对位的难度。

从尺寸边界来看，该法兰的外径、螺栓孔中心距、密封面直径、颈部厚度、法兰盘厚度都严格匹配对应压力等级与通径的工程规范，安装时需要预留足够的螺栓操作空间，法兰外侧距离管线周边的结构件需要留出至少两倍螺栓长度的操作距离，方便施工人员使用扭矩扳手对称紧固螺栓，紧固过程需要按照对角顺序分三次加载预紧力，避免法兰盘出现偏斜导致密封失效。

在功能特性上，该焊接法兰可以实现管线的刚性可拆卸连接，相比焊接直接连通的管段，法兰连接的位置可以在后续管线检修、设备更换时快速拆卸，不需要切割管段，降低后期运维的成本。PN16的压力等级可以覆盖大多数工业循环水、市政供水、常压化工介质的输送需求，DN500的通径可以满足每小时数千立方米的大流量输送要求，广泛应用在水厂输水干线、化工厂循环水管网、电厂冷却系统、大型暖通空调主干管线等场景。

建模过程中，对法兰的过渡圆角、螺栓孔的倒角、焊接端的坡口尺寸都做了精确还原，颈部的锥度变化采用平滑曲面过渡，没有出现棱角突变，保证模型导入有限元分析软件时可以直接划分网格，做应力校核时不需要额外修补几何特征。法兰盘上的所有螺栓孔位置度都严格按照工程公差要求设置，实际生产加工时可以直接参考模型做数控编程，减少二维图纸转化过程中的尺寸误差。对于现场施工人员来说，该模型也可以用来做施工交底，直观展示法兰的安装方向、焊接位置、螺栓紧固顺序，减少施工过程中的误操作。

不同于小口径法兰，DN500这类大口径法兰的自重较大，安装时需要配合吊装设备对位，因此法兰颈部的结构也兼顾了吊装时的受力，不会在吊装过程中出现结构变形。密封面的平面度要求在建模时也做了对应体现，密封面区域没有多余的特征，保证加工后可以达到要求的表面粗糙度，让垫片可以和密封面充分贴合，实现可靠密封。在管线运行过程中，法兰需要承受介质的压力、温度变化带来的热胀冷缩应力、管线振动带来的交变载荷，带颈的结构可以大幅提升法兰的抗疲劳性能，延长整个管线连接位置的使用寿命，减少后期运维的更换频率。
