遥控模型车用管式防滚防护架结构

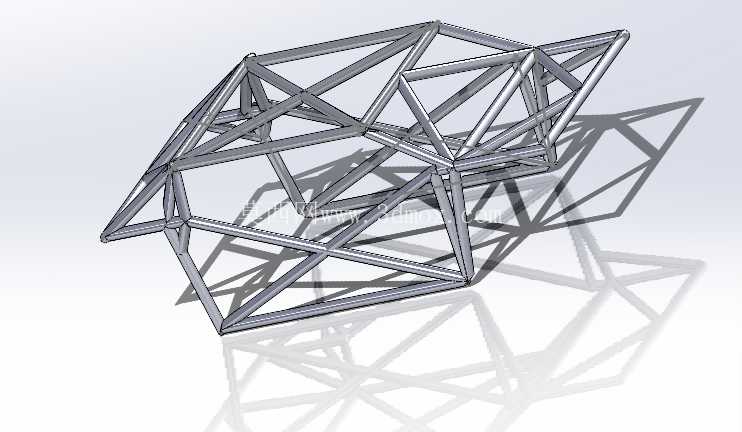

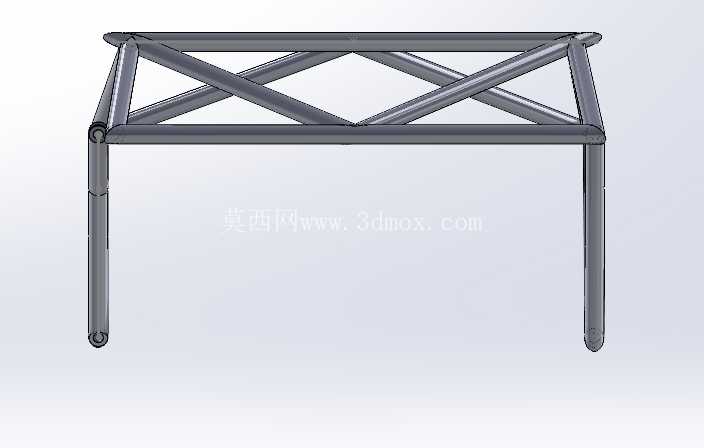

　　从结构设计思路来看，这款防滚架采用了经典的空间桁架布局，上横梁位置设置交叉斜撑，这种结构并非为了视觉上的硬核风格，而是利用三角形结构的力学稳定性，在侧翻时来自侧面的冲击力会沿着斜撑管分散到前后两个竖支撑腿上，避免单根管材承受集中载荷发生弯折。竖支撑腿的末端做了收边与安装孔位设计，安装时可以直接对应原车车架的预留孔位，不需要额外对原车结构进行打孔切割，降低改装的适配门槛。很多自行改装的防滚架会忽略安装点的受力分布，把支撑点设置在车壳柱这类强度不足的位置，冲击时反而会扯坏车壳固定结构，这款结构的支撑腿直接对接主车架的受力点位，所有冲击载荷最终都会传递到车架主梁上，不会对附属结构造成额外拉扯。在遥控模型越野、攀爬类车型的实战场景里，防滚架是直接决定车架抗损能力的核心结构件，尤其在飞坡、侧翻、高速碰撞的工况下，裸露的车壳、电子设备与主车架很容易受到直接冲击，这类管式防滚架的核心作用，就是通过自身的桁架结构分散冲击载荷，避免冲击力直接传递到核心部件上。很多入门级RC玩家会忽略防滚架的结构合理性，要么选择过重的一体式金属架增加簧下质量，要么选择强度不足的塑料件在单次冲击后直接断裂，这款管式结构的防滚架，在设计之初就平衡了重量、强度与安装适配性的矛盾。

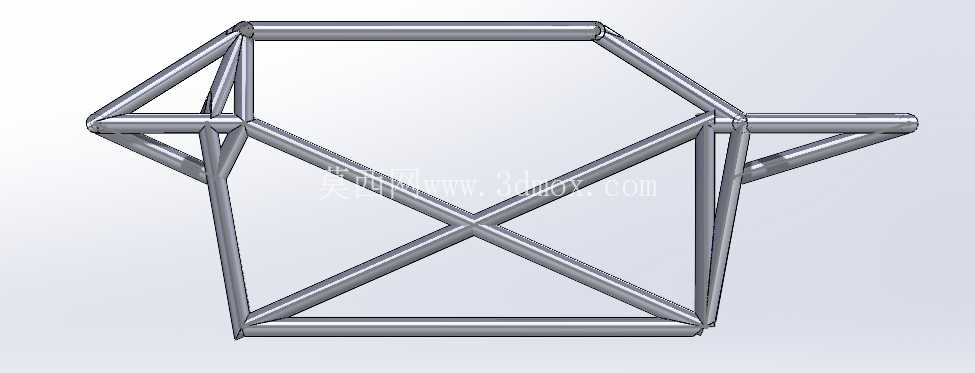

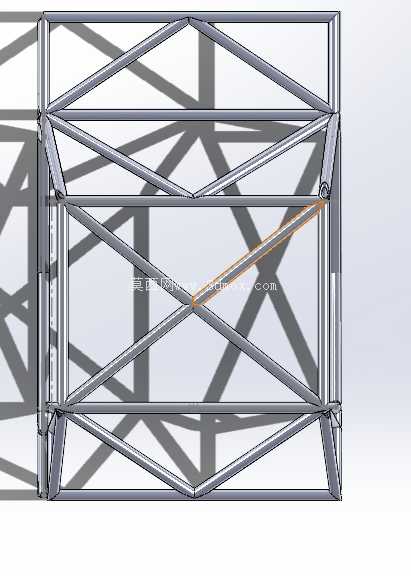

　　尺寸方面，这款防滚架的外部边界为长54厘米、宽26厘米、高16厘米，这个尺寸是对应1/4比例的越野攀爬车型设计的，安装后不会超出原车的车壳轮廓宽度，避免在穿越狭窄赛道时额外增加刮蹭概率，高度设置上既保留了足够的上部防护空间，不会因为架体过低在翻滚时直接压到车壳顶部，也不会因为重心过高影响车辆的侧倾稳定性——要知道RC攀爬车的重心高度直接影响爬坡与侧坡行驶的极限，过高的防滚架会大幅提升侧翻概率，这个16厘米的高度是在防护范围与重心控制之间反复权衡后的结果。管材的选型上采用了等径圆管结构，圆管在各个方向上的抗弯截面模量一致，不管是来自正面、侧面还是顶部的冲击，都能保持相对稳定的抗变形能力，相比异形管结构，圆管在受冲击发生塑性变形时，不会出现应力集中的尖角断裂，哪怕出现轻微弯折，也能保留一定的结构完整性，给玩家留出事后校正的空间。交叉斜撑的连接点都设置在横梁与竖腿的交接位置，没有在管材中段额外设置焊接点，避免中段焊点成为应力薄弱点，所有连接节点都处于结构的受力交汇位置，能最大化发挥管材的强度性能。

　　实际使用场景中，这类防滚架除了翻滚防护的作用，还可以作为拓展安装位使用，玩家可以在架体上固定仿真油箱、备胎、射灯等仿真装饰件，也可以固定额外的设备盒、天线等功能性部件，不需要额外在车壳上开孔固定。相比包裹式的车壳防滚结构，这种开放式的桁架结构不会遮挡散热风道，电机、电调等发热部件的热量可以正常散出，长时间越野行驶不会因为散热不畅导致电子设备过热。很多新手玩家会误以为防滚架的管材越粗、壁厚越厚越好，实际上过重的防滚架会提升整车重量，改变原车的悬挂配重，反而会让悬挂的响应速度变慢，飞坡落地时的冲击载荷也会同步提升，这款结构的管材直径与壁厚选择，是在满足常规飞坡、侧翻冲击强度的前提下，尽可能做了轻量化处理，不会给原车增加过多的额外负重。

　　从安装边界来看，这款防滚架的两个竖支撑腿的孔位间距，匹配主流1/4比例攀爬车的主梁安装孔距，安装时只需要搭配对应规格的螺丝即可固定，不需要调整原车的悬挂行程与转向结构，架体的下部空间预留了足够的转向舵机、前防撞结构的活动空间，不会出现打方向时轮胎蹭到防滚架的问题。上部的横梁位置做了微弧处理，和常见的硬顶RC车壳的顶部弧度匹配，安装车壳后不会出现架体顶壳的问题，斜撑的布局也避开了车壳的内部加强筋位置，合壳时不需要额外对车壳进行裁切。在实际越野测试的工况下，这款防滚架在1.5米高度自由落体侧翻时，结构形变量小于2毫米，不会出现焊点开裂、管材弯折的问题，连续多次翻滚后，架体依然能保持原有尺寸精度，不会因为变形导致安装孔位错位，无法正常拆装。相比3D打印的塑料防滚架，这种管式金属结构的抗疲劳性能更好，不会因为多次小冲击累积出现材料脆化断裂的问题，长期使用的维护成本更低。
