带流体计算参数的模拟管道结构

　　在流体输送系统的前期方案验证阶段，这类集成了计算参数标注的模拟管道结构，能够帮助设计人员快速完成管内流态的预判，省去大量重复的公式验算与流场初判工作。日常做厂区工艺管线排布、实验室流体回路搭建、小型换热系统管路设计时，经常会遇到管内流速匹配、沿程阻力估算、流态判定的需求，以往需要单独整理计算书对照莫迪图查取摩擦系数，再反复核对管径、流速、介质粘度的匹配关系，很容易在参数转换时出现疏漏。

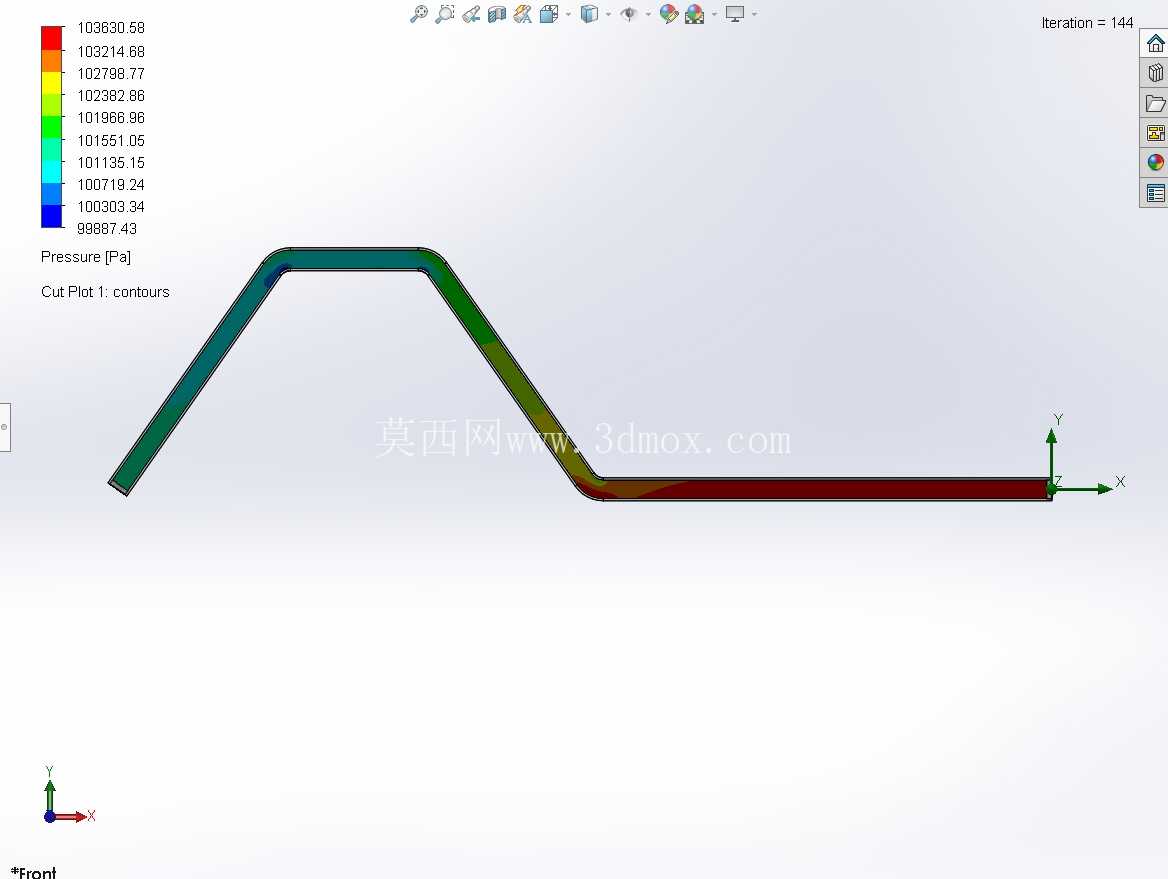

　　这个模拟管道的设计思路，是把流体计算过程中核心的参数模块直接整合到模型的可视化界面旁，将压力参数、雷诺数计算逻辑、无量纲参数维度标注与管道本体的三维结构做关联，设计人员在调整管道走向、管径参数时，可以直接对应到计算模块的参数变化，不用在三维建模环境和计算表格之间反复切换。从结构本身来看，这类模拟管道采用等径直管段作为基础载体，预留了进出口的连接边界，安装时可以直接对接标准管径的快装接头或者法兰结构，管段的直线段长度满足流态充分发展的计算要求，避免入口段紊流影响参数核算的准确性。在实际应用场景中，不管是做给排水系统的管路阻力校核，还是化工小试装置的流体输送回路模拟，亦或是暖通系统的风管流态预判，都可以基于这个基础结构做参数调整：针对不同的输送介质，只需要替换介质粘度、密度参数，就能通过集成的计算逻辑得到对应的雷诺数，判定管内是层流还是紊流状态，再对照附带的莫迪图模块，结合管道材质的粗糙度取值，直接算出沿程阻力损失，不用再单独翻阅设计手册查取系数。

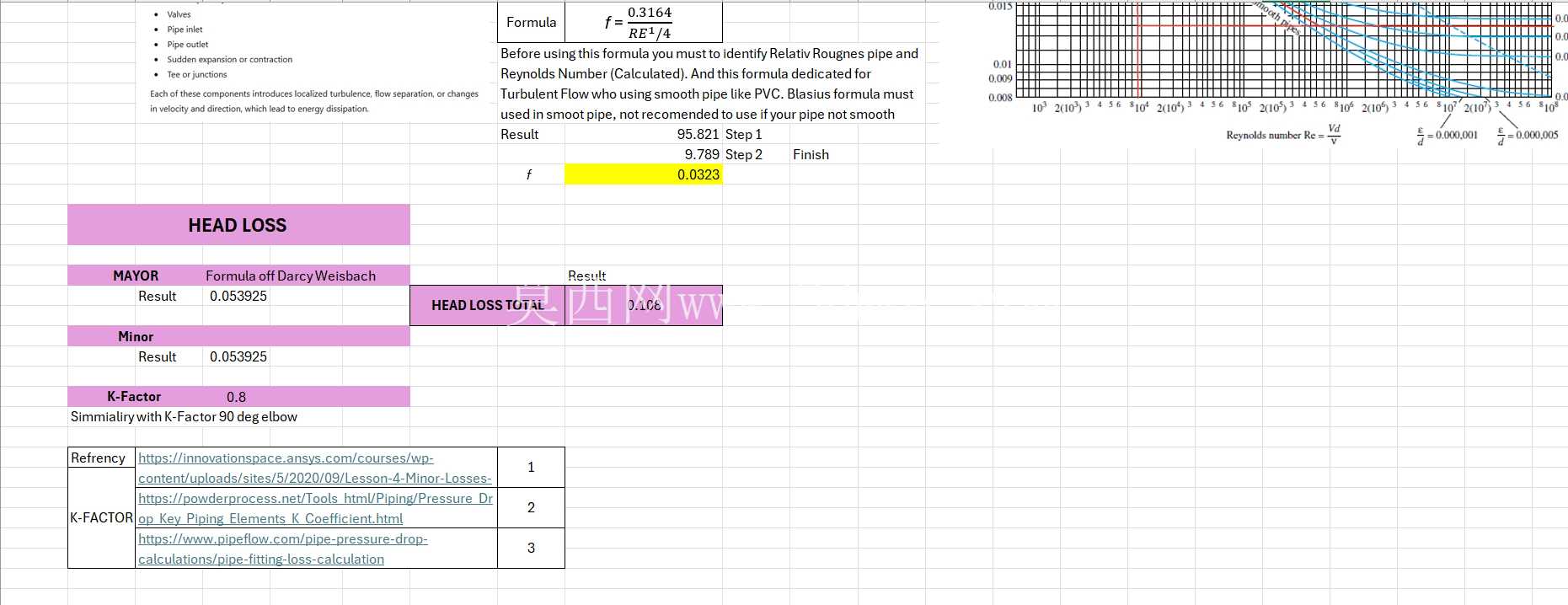

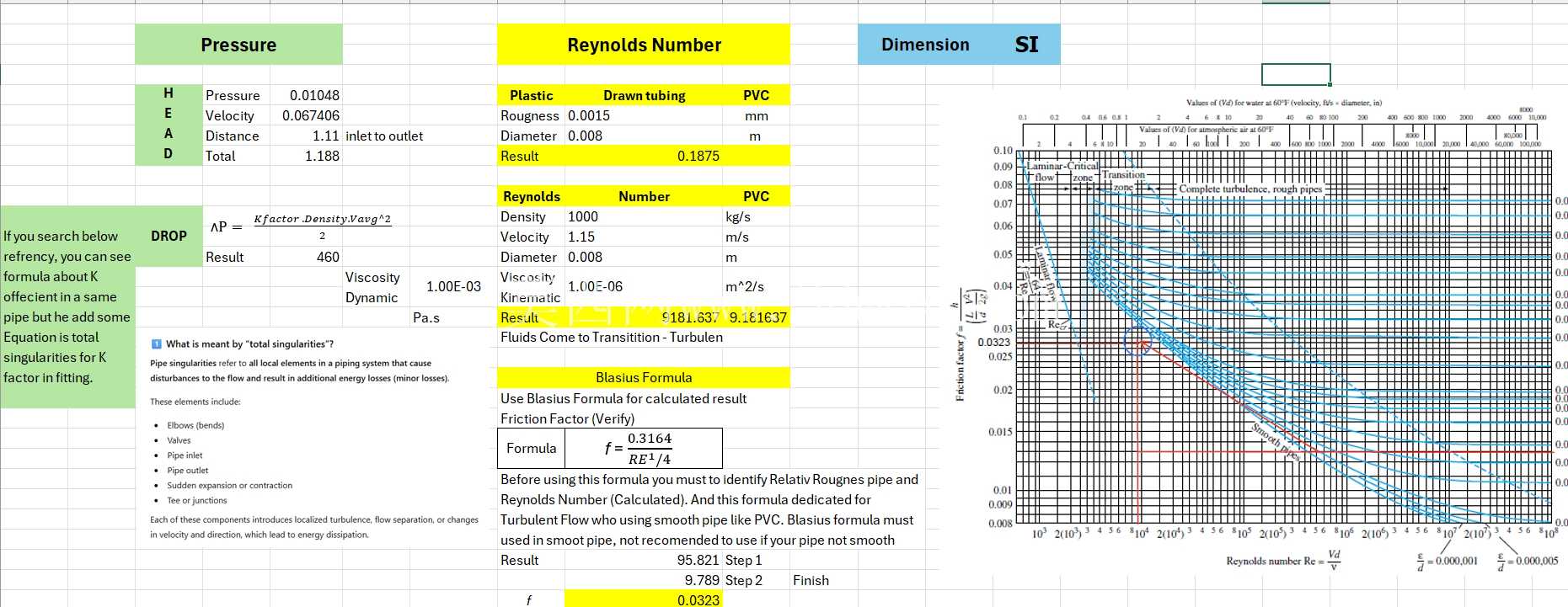

　　设计时特意将压力测点的位置标注在管段的充分发展段，避开弯头、变径处的局部阻力影响区，保证压力取值的准确性，同时将雷诺数计算的参数项做了分区标注，把塑性管材、常规 drawn 管材、PVC 管材的粗糙度默认值做了预置，设计人员可以根据实际选用的管材直接选取对应参数，减少手动输入的误差。尺寸边界上，模型的管段外径、壁厚参数都预留了参数化调整的接口，安装时的中心高、进出口间距可以根据实际布管空间做适配，不会因为固定尺寸导致无法嵌入现有管路系统。另外，模型附带的布拉修斯公式计算模块，专门针对光滑管区的紊流阻力计算做了标注提示，明确了不同流态区间对应的公式适用范围，避免设计人员在高雷诺数或者低雷诺数区间错用公式导致阻力计算偏差。

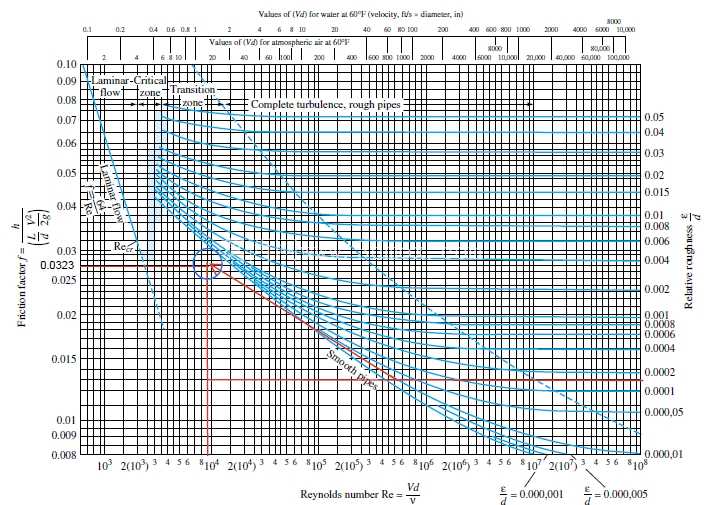

　　做流体系统设计时，很多新手容易忽略流态转变临界区的参数变化，这个模拟结构把临界雷诺数的区间在莫迪图上做了对应标识，调整流速参数时可以直观看到流态转变的节点，提前预判管路阻力的突变区间，在选型泵阀的时候预留足够的压力余量。不同于纯几何外形的管道模型，这个结构把工程计算中需要的核心逻辑和三维结构做了深度结合，在做方案汇报或者设计校核时，不需要单独准备计算附件，直接通过模型就能展示参数选取的依据和计算逻辑，减少校审过程中的沟通成本。在安装适配性上，模型的进出口连接端做了通用结构设计，可以适配不同标准的管路连接件，不管是英制尺寸还是公制尺寸的管路，都可以通过参数调整快速匹配，不需要重新绘制连接结构。针对含杂质的流体输送场景，还可以基于这个基础模型添加局部阻力构件，比如弯头、阀门、变径段，对应的局部阻力系数也可以在现有计算框架下补充，完成整个管路系统的阻力累加计算，为后续的泵型选型、压力等级确定提供准确的依据。
