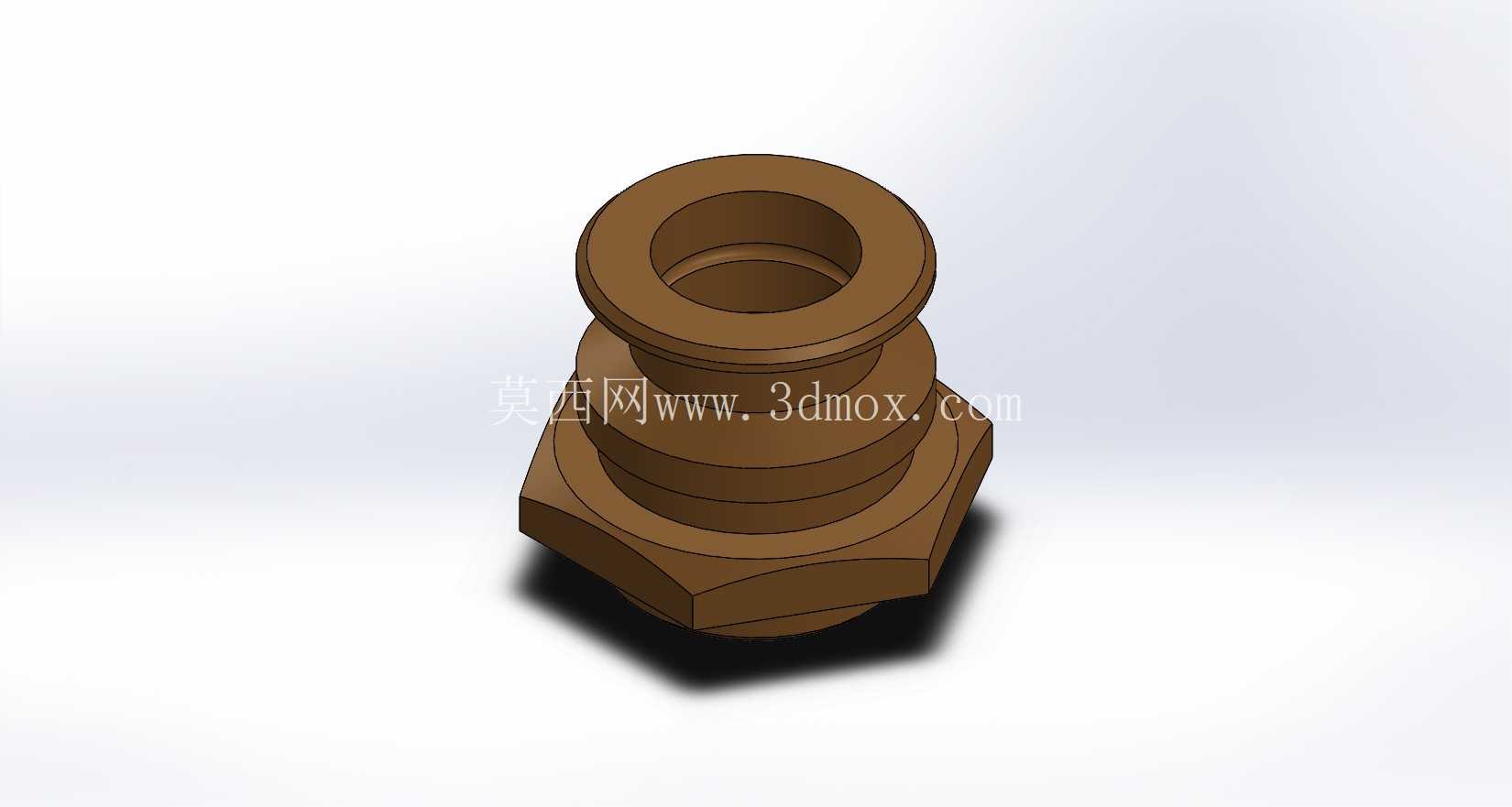

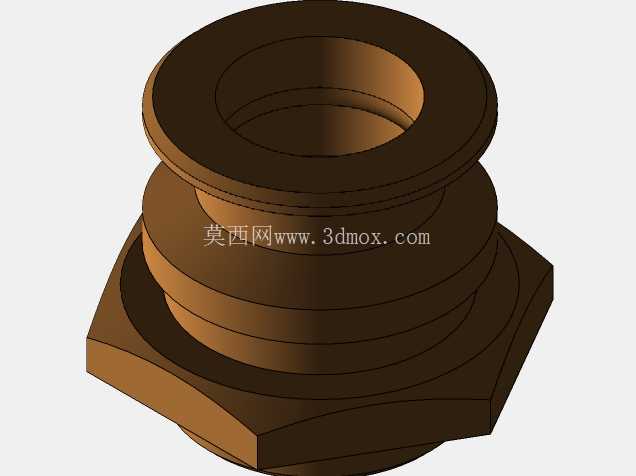

带六角底座多层密封结构嵌装铜螺母

这类带六角底座的多层环槽铜螺母，多应用在液压管路接头、气动元件集成块、低压流体输送设备的接口位置，区别于普通六角螺母的纯锁紧功能，它的核心作用是兼顾螺纹连接与径向密封，避免管路输送介质从螺纹配合间隙渗漏。日常在小型空压机的出气端接头、净水设备的管路接驳位、自动化产线的气动快插基座上，都能见到这类结构的螺母，相比普通平底座螺母，它不需要额外加装多层平垫来调整安装间隙，本体自带的多层环形凸台可以直接嵌入对应安装座的沉孔内，实现径向定位与多级密封。

从结构设计逻辑来看，底部的六角结构并非用于全程拧紧受力，更多是在安装初期提供对位基准，避免螺母旋入过程中跟转，当螺母旋入到指定深度后，六角底座的上平面会与安装基体的沉孔端面贴合，起到轴向限位作用，避免过度旋入压伤内部密封件。中部的多层环形凸台，每一圈的外径公差都控制在h7级别，对应安装沉孔的公差取H8，装配后凸台与沉孔之间形成多道迷宫式密封结构，即使输送的是带微量杂质的低压流体，也能通过多道凸台的间隙截流，降低渗漏概率。顶部的内螺纹孔做了1×45°的导入倒角，方便外螺纹接头快速对位旋入，螺纹收尾处做了退刀槽设计，避免外螺纹旋到底时出现顶死、螺纹乱牙的问题。

建模过程中，先以旋转凸台指令生成整体的回转基体，确定内孔、各层环形凸台、底部六角的外接圆基础轮廓，这里要注意各层凸台的过渡圆角不能省略，实际加工时铜件车削过程中如果存在尖锐棱角，不仅容易在装配时割伤橡胶密封圈，长期受流体压力交变冲击还会出现应力集中开裂的问题。完成回转基体后，通过拉伸凸台切除出底部的六角结构，六角的对边尺寸要比同规格普通六角螺母小15%左右，因为它不需要承受大扭矩拧紧，仅做初始对位用，过大的六角尺寸反而会占用安装空间。之后用旋转切除指令加工出内螺纹的底孔，底孔直径要严格对应螺纹规格的小径尺寸，避免后续螺纹建模出现牙型失真，最后在所有锐边位置添加0.2mm的倒角，既符合实际加工的工艺要求，也能避免装配时的锐边割伤问题。

安装边界方面，这类螺母的轴向安装尺寸要比同规格普通螺母厚40%左右，设计安装位时需要预留足够的沉孔深度，沉孔的深度要比螺母中部环形凸台的总高度大0.1-0.2mm，保证六角底座端面能完全贴合安装基体表面，不会出现凸台顶死导致底座悬空的问题。径向安装空间上，六角的对边尺寸要预留至少2mm的扳手操作空间，不过因为这类螺母一般是预先嵌装在塑料或铝合金基座内，后期维护时不需要反复拆卸，所以扳手空间可以比普通外装螺母适当缩小。需要注意的是，这类螺母的工作压力一般不超过1.6MPa，适合低压流体、气动回路的连接场景，如果是高压液压系统，还需要在凸台位置加装O型密封圈来提升密封性能，不能仅靠金属面的迷宫密封承压。另外铜材质的选型一般用H59黄铜，兼顾切削加工性能与结构强度，不会像纯铜那样质地过软导致螺纹滑牙，也不会像硬质铜合金那样加工时容易崩刀。
