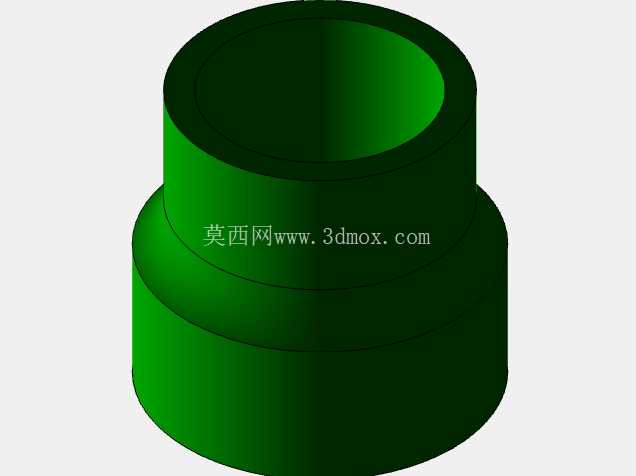

异径过渡连接管道结构三维造型

　　在民用给排水、工业流体输送、暖通空调管路布设等场景中，不同通径管路的对接一直是管路布设环节需要重点处理的节点，直接采用不同管径管道强行对接会出现流道突变、局部阻力陡增、连接密封失效等问题，这类异径过渡连接管道就是为解决该类工程需求设计的专用连接件。从结构设计逻辑来看，该管件采用三段式阶梯变径结构，两端分别对应两种不同公称通径的管路接口，中间设置平滑过渡的锥段衔接，避免流道截面出现直角突变，降低流体经过该节点时的局部压力损失，同时减少介质中固体杂质在变径位置的沉积概率，适配带轻微杂质的流体输送场景。

　　外形尺寸方面，该管件整体为同轴回转体结构，大端接口外径与对应连接管道的外径保持一致，小端接口外径匹配小通径管道的连接尺寸，中间过渡段的轴向长度根据两端管径差值做匹配设计，既保证变径段的结构强度，也控制整体轴向安装尺寸，避免在紧凑管路布设空间中出现安装干涉。安装边界上，该管件两端接口可适配粘接、热熔、螺纹连接等多种常规管路连接方式，接口端面的加工精度满足对应连接方式的密封要求，安装时无需额外加工异形转接件，可直接与同规格标准管道对接，降低现场施工的加工工作量。

　　从功能特性来看，该管件整体壁厚均匀，在满足管路额定工作压力下的强度要求的同时，避免局部壁厚过厚造成的材料浪费，内壁光滑无凸起，流道过渡平缓，可有效降低流体输送过程中的噪音与振动，适配常温下的水、低压气体、无强腐蚀性的工业流体输送场景。在三维建模过程中，采用回转特征作为主体结构的基础建模方式，先绘制过轴线的半截面轮廓，通过360度回转生成主体结构，再对两端接口的连接配合面做公差预留处理，保证后续生成工程图时的尺寸标注与加工要求匹配，同时对内外壁的过渡圆角做参数化设置，可根据不同公称通径的对接需求快速调整两端管径与过渡段长度，形成同系列不同规格的异径管件模型，提升系列化产品的建模效率。

　　实际工程应用中，这类异径管道常被用在管路分支处的通径变化节点、设备进出口与管路的对接位置，比如水泵进出口与输送管路的通径不匹配时，就可采用该类过渡管件做衔接，避免通径突变造成的泵出口流态紊乱，影响水泵的运行效率与使用寿命；在民用建筑的给排水管路改造中，也常使用这类管件完成新旧不同管径管道的对接，减少管路改造的接头数量，降低管路泄漏的风险。建模时还需要重点考虑安装操作的空间预留，比如两端接口如果采用螺纹连接，需要预留足够的扳手操作空间对应的管件外形尺寸，避免安装时工具无法卡持完成紧固操作；如果采用粘接或热熔连接，需要保证接口段的轴向长度满足连接插入深度的要求，保证连接后的抗拉拔强度与密封性能。该管件的结构没有多余的异形结构，生产加工时无论是采用注塑成型还是金属切削加工，都具备较好的工艺性，注塑成型时模具结构简单，脱模难度低，可实现高效率批量生产；金属材质加工时，采用棒料车削即可完成全部加工工序，加工工序少，尺寸精度容易控制，生产成本较低。在管路系统的应力分析中，该类变径位置是管路应力集中的高发区域，建模时对过渡段的圆角做了优化处理，分散管路受内压、温度变形产生的应力，避免长期运行过程中出现应力开裂的问题，提升管件的长期运行可靠性。
