适配三缸六缸发动机的排气歧管结构设计

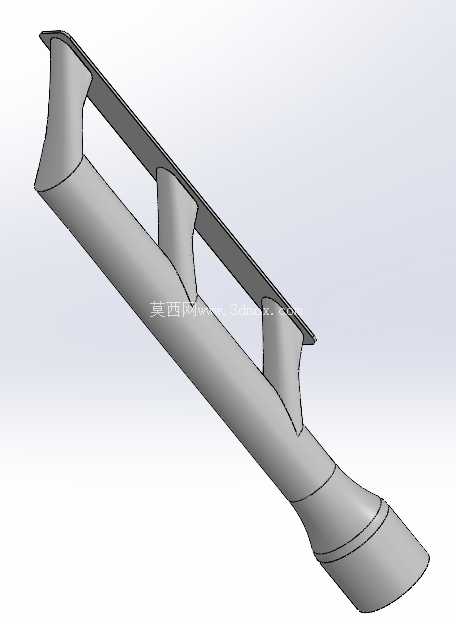

　　在车用动力系统的进排气模块开发中，排气歧管作为衔接气缸盖排气口与下游排气后处理装置的核心导流部件，其结构合理性直接决定发动机的排气效率、泵气损失水平与各缸排气均匀性，是动力总成结构设计中不可忽视的关键零件。这款排气歧管的结构设计，核心围绕3缸与6缸直列发动机的排气时序特性展开，在管路走向的排布上，充分考虑了不同气缸排气脉冲的干涉规避问题，三个独立的进气支管接口对应直列三缸的排气口布局，同时可通过支管接口的位置适配，兼容直列六缸发动机两列气缸的排气导出需求，无需针对不同缸数机型重新开发主体管路结构，大幅压缩了同平台动力机型的零部件开发周期与开模成本。

　　从实际装车应用场景来看，这类排气歧管主要适配小排量乘用车、轻型商用车的自然吸气或低增压动力机型，安装位置紧贴气缸盖排气侧，工作环境长期处于600-900℃的高温排气冲刷状态，因此在结构设计阶段，就对管壁的厚度做了梯度化处理：支管与缸盖连接的法兰端壁厚适当增加，用于抵消安装螺栓的预紧力与长期热胀冷缩带来的形变应力，避免接口处出现排气泄漏；主管路中段壁厚做均匀化处理，在保证结构强度的前提下控制零件整体重量，降低动力总成的簧上质量；主管路末端与三元催化器连接的扩口段，采用渐变式的管径扩张设计，让各缸汇集后的排气气流能够平稳减速升压，减少气流在管路截面突变处产生的湍流噪声，同时提升后处理装置的载体利用效率。

　　在安装边界的设计上，三个支管的接口端面处于同一安装平面，平面度公差控制在0.1mm以内，能够与气缸盖排气侧的密封垫片完全贴合，避免高温高压排气从接缝处泄漏；支管顶部设置的一体化安装支耳，用于将歧管主体固定在缸盖的辅助安装点上，抵消发动机运行过程中管路振动带来的连接应力，防止长期使用后出现连接螺栓松动、管路开裂的问题。主管路的走向采用斜向下方延伸的布局，整体安装后不会与发动机舱内的防火墙、转向助力管路、冷却水管路产生空间干涉，预留的安装间隙能够满足发动机运行过程中最大3mm的热膨胀位移量，避免热态下零件与周边部件发生硬接触。从功能特性来看，这款歧管的支管长度经过等长化优化设计，三个支管的气流路径长度差控制在5%以内，能够让各缸排出的废气按照点火顺序依次汇入主管路，减少不同气缸的排气脉冲在管路内相互对冲，降低发动机的排气背压，进而提升充气效率，优化动力输出的平顺性。支管与主管路的连接位置采用大圆角过渡结构，避免直角转弯带来的气流阻力，同时减少气流在拐角处对管壁的长期冲蚀，提升零件的使用寿命。

　　在设计思路的落地过程中，还充分考虑了量产加工的工艺可行性，整个管路主体采用一体铸造成型的工艺路径，所有的拔模斜度控制在1-3°之间，没有出现倒扣、封闭内腔等难以脱模的结构，铸件的壁厚均匀性能够满足常规砂型铸造或者消失模铸造的工艺要求，不需要额外设计复杂的砂芯结构，能够有效降低量产阶段的废品率与加工成本。对于售后维修场景而言，这款歧管的接口尺寸采用行业通用的标准化设计，与同排量段的主流机型排气接口具备互换性，维修更换时不需要对周边管路进行额外的切割、改装操作，能够直接对位安装，降低售后维修的工时成本。在实际的台架验证逻辑中，这类结构的排气歧管需要经过冷热冲击试验、气密性试验、振动耐久试验等多项验证：冷热冲击工况下，零件需要在室温与900℃的高温环境下反复循环上千次，不能出现开裂、变形量超标的问题；气密性试验需要在0.3MPa的气压下保压30秒，泄漏量控制在标准允许的范围内；振动耐久试验需要模拟发动机全工况运行的振动频率，持续数百小时不出现结构损坏，才能满足装车使用的可靠性要求。
