带飞轮结构的汽车离合器总成设计

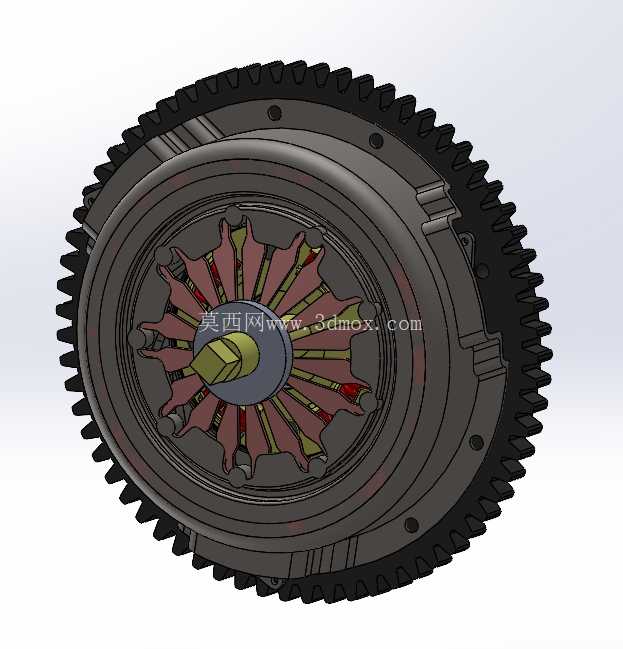

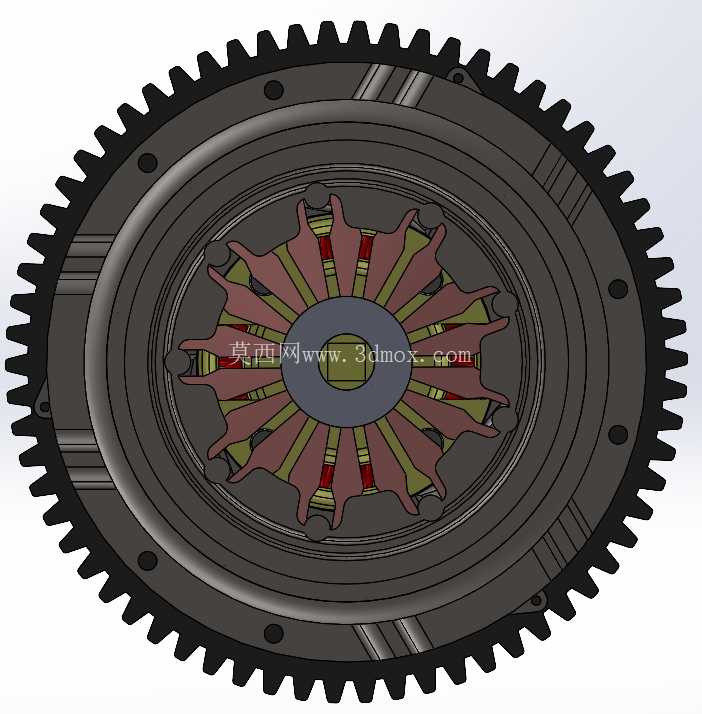

在乘用车与商用车的手动传动系统布局中，离合器总成是衔接发动机动力输出与变速器输入轴的核心功能部件，这套带集成飞轮的离合器结构，直接决定了动力切断与结合过程的平顺性，也直接影响整套传动系统的NVH表现与使用寿命。从实际装车场景来看，这类结构普遍适配横置前驱的手动挡车型，飞轮端直接与发动机曲轴输出法兰刚性连接，离合器从动盘的内花键则与变速器输入轴配合，整套组件的安装边界完全匹配主流乘用车动力舱的传动接口尺寸，飞轮外圆周的启动齿圈参数符合通用启动电机的啮合标准，不需要额外调整启动系统的安装位置即可完成适配。

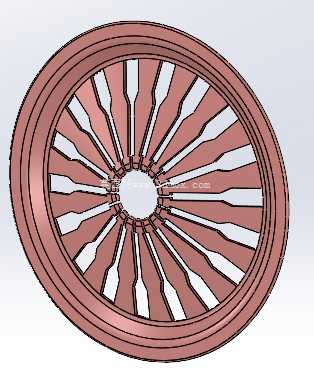

设计过程中首先要平衡的是飞轮的转动惯量与离合器分离响应速度的矛盾：飞轮本身需要足够的转动惯量来稳定发动机曲轴的输出转速波动，避免怠速工况下的转速抖动，但过大的转动惯量又会导致换挡过程中动力切断后转速回落过慢，增加同步器的磨损，因此这套结构在飞轮外圈采用了加厚的环形质量块布局，内圈则做了均匀的减重空腔设计，在保证足够惯量储备的前提下尽可能降低整体质量，同时让质量分布尽量靠近外圆周，用最小的质量实现最优的惯量匹配。压盘部分采用了膜片弹簧作为压紧元件，相比传统的螺旋弹簧压紧结构，膜片弹簧的压紧力特性更平稳，在摩擦片正常磨损的全生命周期内，压紧力的衰减幅度可以控制在很小的区间内，不需要频繁调整离合器自由行程，同时膜片弹簧的分离指结构可以直接与分离轴承配合，省去了额外的杠杆传动结构，大幅压缩了离合器总成的轴向安装尺寸，给动力舱内其他部件的布置留出了更多余量。

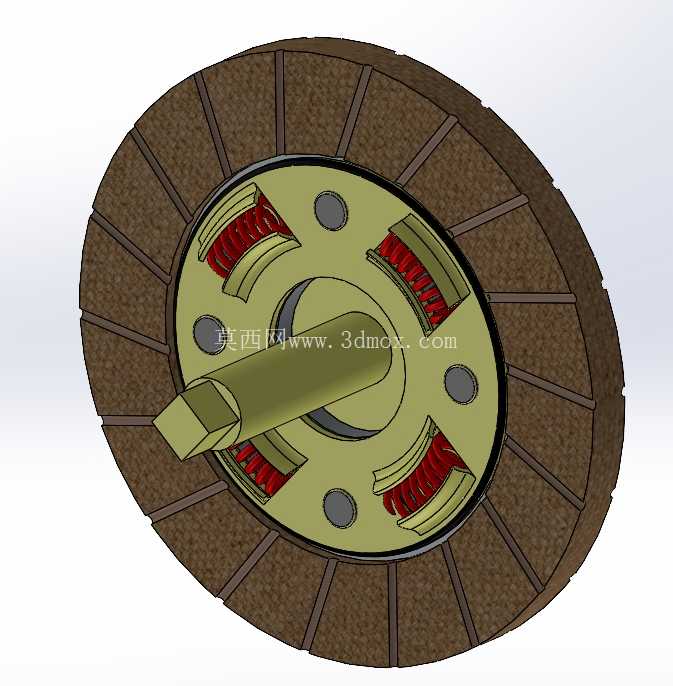

从动盘部分的设计充分考虑了传动冲击的缓冲需求，在盘芯与摩擦片连接的位置布置了周向分布的减震弹簧，弹簧刚度经过多轮匹配，既可以过滤发动机输出的扭转振动，避免振动直接传递到变速器造成齿轮打齿，也能在急加速、急减速的工况下缓冲传动系统的冲击载荷，保护变速器齿轮与半轴等部件。摩擦片的摩擦材料选用了耐温性能稳定的无石棉复合材料，在频繁半联动的工况下也能保持稳定的摩擦系数，不会因为短时高温出现摩擦系数骤降导致的离合器打滑问题，同时摩擦片表面开有均匀的径向排屑槽，可以把磨损产生的碎屑及时排出，避免碎屑夹在摩擦副之间造成离合器抖动或者异常磨损。

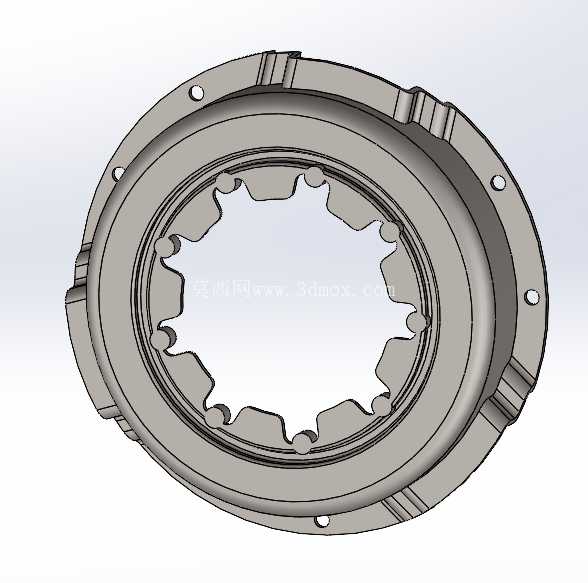

从安装配合的尺寸边界来看，这套总成的飞轮定位止口直径与主流1.6L-2.0L排量自然吸气发动机的曲轴输出端完全匹配，离合器盖总成的固定螺栓孔采用了均匀分布的8孔布局，孔位位置度公差控制在0.1mm以内，保证安装后压盘的端面跳动量符合设计要求，避免结合过程中出现半联动状态下的抖动问题。分离指的端面高度差控制在0.2mm以内，保证分离轴承与所有分离指同时接触，不会出现分离不彻底或者局部过度磨损的问题。飞轮与离合器盖的结合面经过精加工处理，平面度公差不超过0.05mm，保证压紧后摩擦片受力均匀，不会出现局部压力过大导致的偏磨问题。

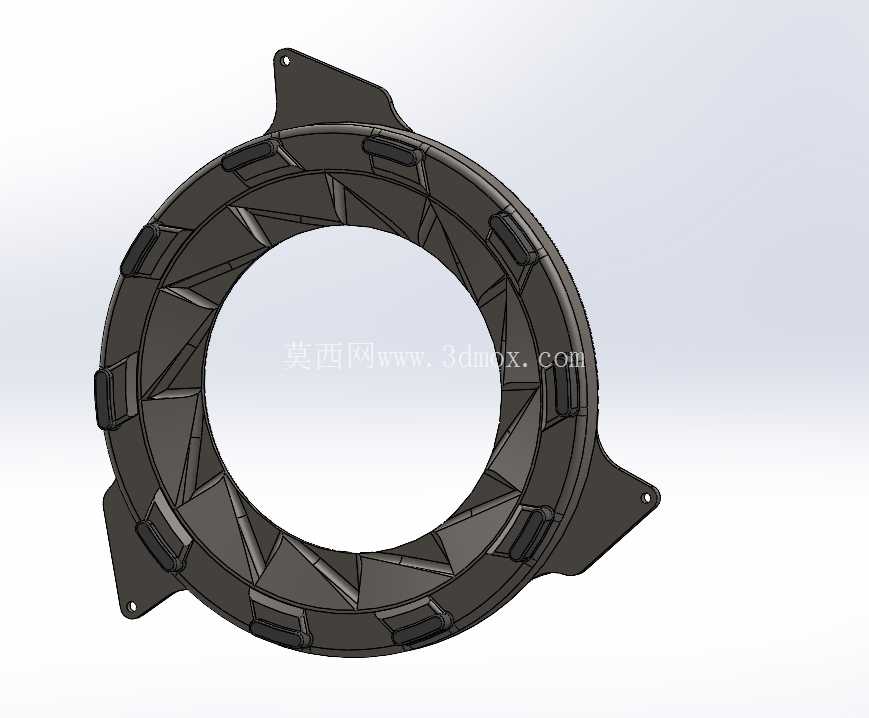

在实际使用场景中，这套结构可以承受的最大传递扭矩完全覆盖配套发动机的最大输出扭矩，并且预留了足够的安全余量，即使在驾驶员操作不当导致的短时半联动打滑工况下，也不会出现压盘变形或者摩擦片过度烧蚀的问题。总成的动平衡精度经过严格校准，在发动机最高工作转速下也不会出现明显的振动，保证传动系统的运转平稳性。整套结构的所有部件都经过了详细的细节设计，每个配合面的公差、每个弹性元件的刚度参数都经过匹配验证，完全可以直接用于结构参考、教学演示或者新车型传动系统的方案选型参考，建模过程中还原了所有的装配关系与细节特征，包括飞轮上的定位销孔、压盘上的通风散热槽、从动盘上的减震弹簧限位结构等，能够直观展示离合器总成的内部结构与工作原理。
